2026年水电站发电与数字孪生水位仿真技术（纯干货）
水体的重力势能经落水转为动能，冲击水轮机转轮变为机械能，再由发电机经电磁感应转为电能。数字孪生把这套物理过程与对应的控制逻辑在虚拟环境中复现，可用于方案预演、控制逻辑验证与运维培训。
本文先说明发电的物理基础，再拆解数字孪生中水位仿真的具体实现。发电功率由水头与流量决定。理论公式如下，其中系统总效率 η 为水轮机效率与发电机效率之积，常规机组约在 0.85 至 0.90 之间。ρ 为水的密度（约 1000 kg/m³），g 为重力加速度（9.81 m/s²），Q 为流量（m³/s），H 为净水头（m）。工程概算中常写作 $P(kW) = 9.81 · Q · H · η$。设计阶段需关注四个特征水头：最大水头、最小水头、加权平均水头，以及额定水头（机组发出额定出力所需的最小净水头）。按作用力方式，水轮机分为反击式与冲击式两类，选型依据是站点的水头与流量特征。混流式（Francis）约 20~700 m，是中高水头的主力机型；轴流式（Kaplan，叶片可调）适用于低水头大流量（约 3~80 m）；贯流式适用于 1~25 m 的径流式或潮汐电站。
水斗式（Pelton）大型适用 300~1700 m、小型 40~250 m；斜击式约 20~300 m；双击式约 5~100 m。

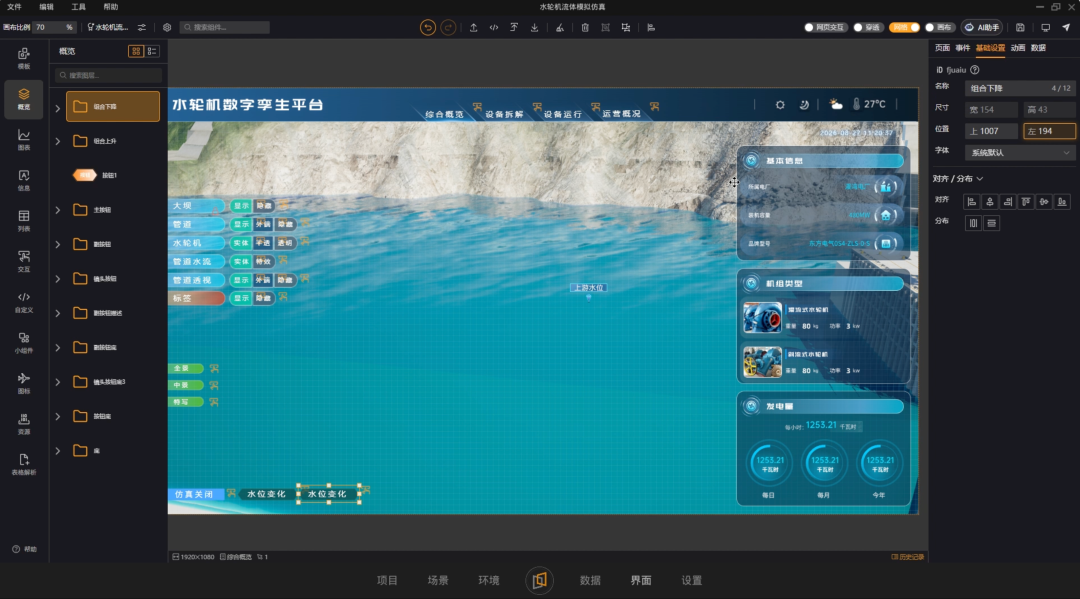

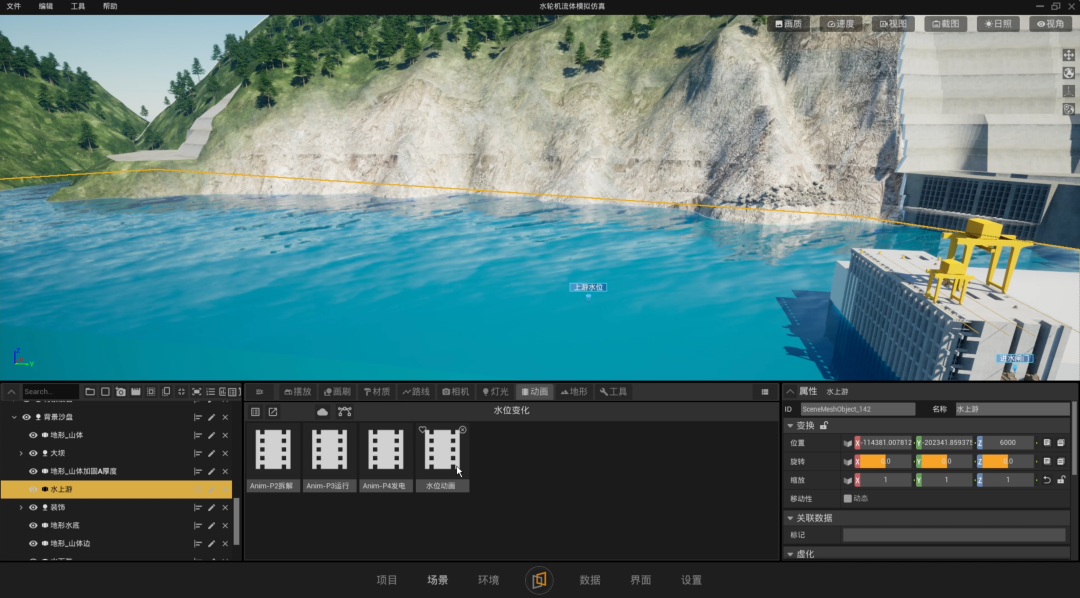

转轮是把水能转换为机械能的核心部件，其型线直接决定效率与空化性能。同步发电机转子旋转感应出交流电（我国电网频率 50 Hz，大型机组采用多磁极立式结构）；当库水位超过限制水位时，需开启溢洪道或底孔泄洪，泄洪流量与发电流量共同受水位约束。在水电站数字孪生中，水位仿真是把可视化对象与控制逻辑关联起来的环节。库水位决定水头，进而决定出力；水位变化同时驱动泄洪与发电启停。下面以零代码拖拽的配置方式，说明水位动画、按钮交互与事件联动的实现。在动画片段中新建一个水位动画，把水体模型加入，添加“位置变换”属性。到第 60 帧，把水面 Z 轴向上调整（例如调到 9000），预览即可得到上升动画。下降无需单独制作：正向播放为上升，将播放速率设为 -1 反向播放即为下降。在界面编辑器中用两个按钮实现“水位上升”与“水位下降”的切换，逻辑如下。隐藏自身，显示“下降”按钮，播放水位动画，速率设为 1，正向播放。
隐藏自身，显示“上升”按钮，播放同一动画，速率设为 -1，反向播放。
两个按钮位置必须完全重合，通过复制粘贴位置信息保证对齐。用户看到的是一个按钮在切换状态，实际是两个按钮在交替显隐。核心机制是距离触发器（distance trigger），分四步配置。在水面上方放置一个碰撞盒子（collision box），让它跟随水面一起上升。该盒子可设为水材质并隐藏，用户不可见，但能参与碰撞检测。

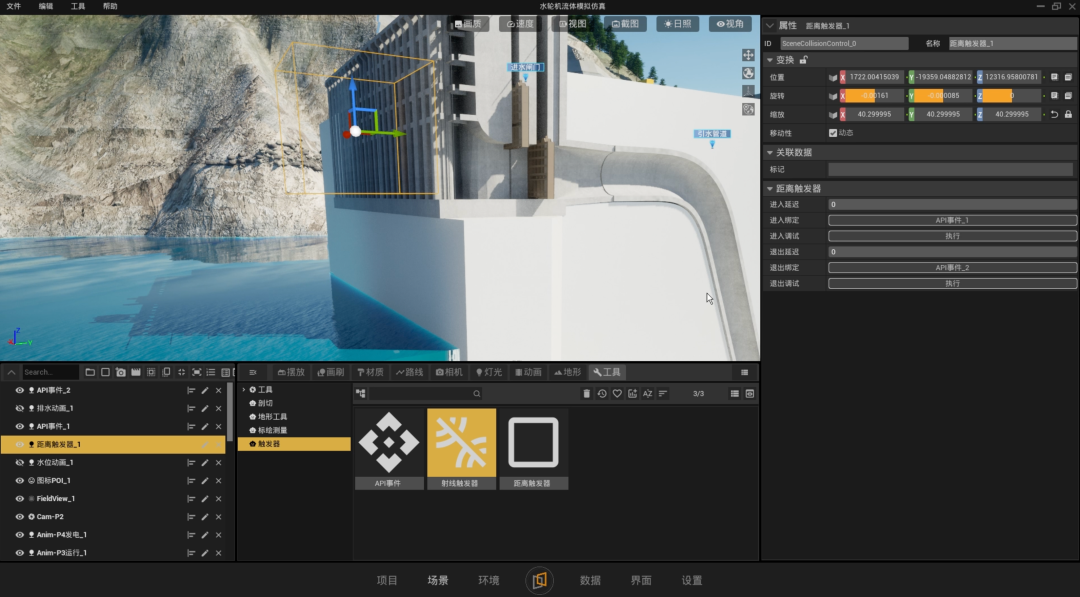

把距离触发器放在出水口位置，调整触发范围，避免与其他物体相交导致误触发。

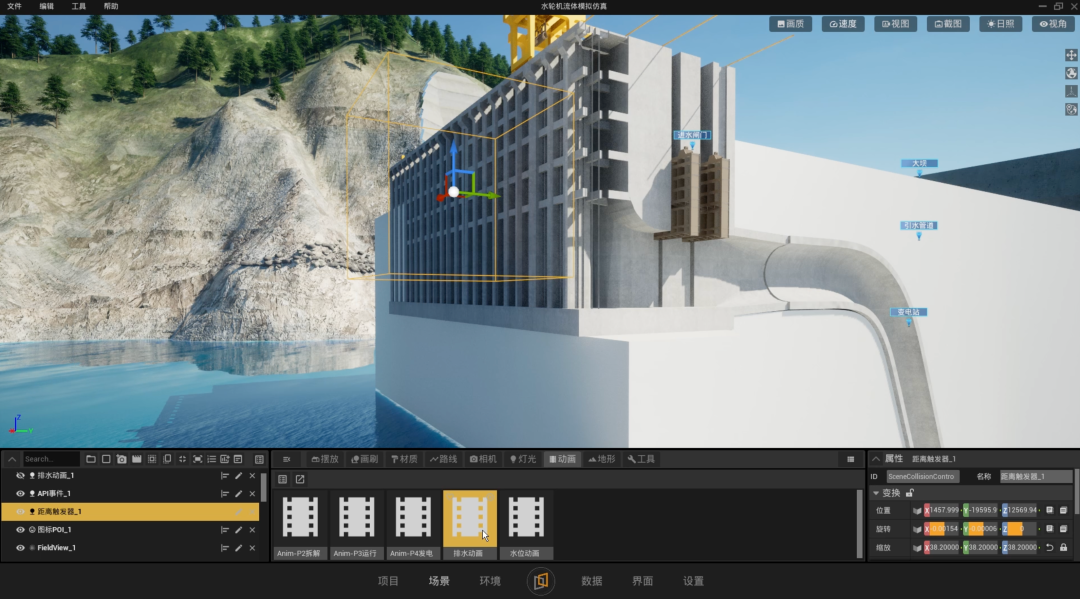

事件一“播放排水动画”：从 API 文档复制 JSON 代码，填入排水动画的对象 ID，所有字符加引号，事件名称填“对象播放动画”，对象 ID 填动画 ID。事件二“停止排水”：复制事件一的代码，把播放参数改为 false，播放速率改为 0。
在距离触发器属性中绑定事件：进入（enter）绑定“播放排水动画”，退出（exit）绑定“停止排水”。

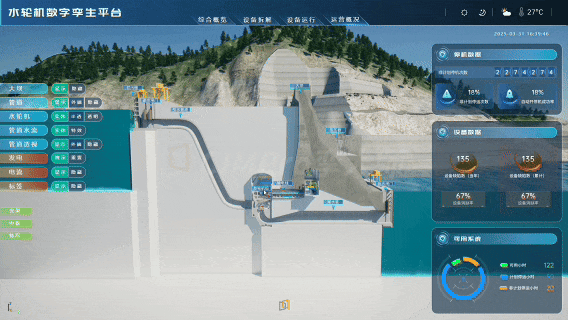

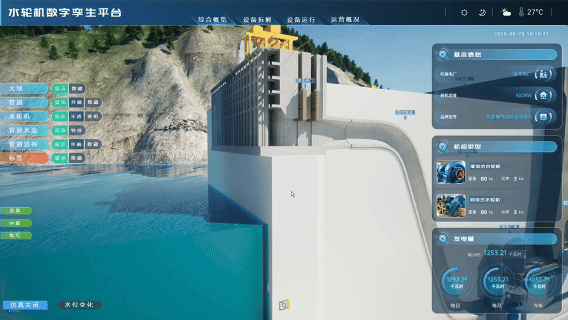

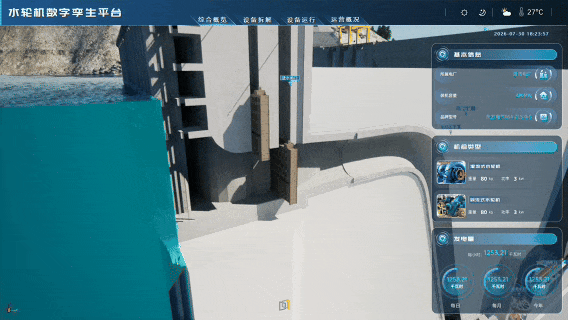

点击上升，水面升高，水面上的碰撞盒子接触到距离触发器，触发进入绑定，排水动画开始播放，水轮机同步运转发电。点击下降，水面回落，碰撞盒子离开触发器范围，触发退出绑定，排水停止，水轮机停止运转。水位到达不同高度时，依次触发对应排水口的进入绑定，分层开启。多个触发器串联即可实现分级调度，对应实际运行中按水位约束启闭不同高程泄水建筑物的逻辑。
水面 Z 轴高度对应实际库水位，决定净水头 H，从而影响出力 P。
距离触发器的触发阈值对应实际发电与泄洪的水位约束，如死水位、正常蓄水位、防洪限制水位。
分级调度逻辑对应实际的水位—库容—出力关系与泄水建筑物高程布置。在平台上复现这些关系，可在不接入真实设备的情况下验证控制逻辑、培训运维人员、做调度方案预演。水位仿真是水电站数字孪生中把可视化对象与控制逻辑关联起来的环节。掌握水位动画、按钮交互、距离触发器与 API 事件绑定的配置方法，即可在虚拟环境中复现发电与泄洪的物理过程，支撑培训、验证与方案推演。CIMPro孪大师官网：www.cimpro.cn
