一文通关：变电站运维仿真培训系统内的电气设备培训【纯干货】

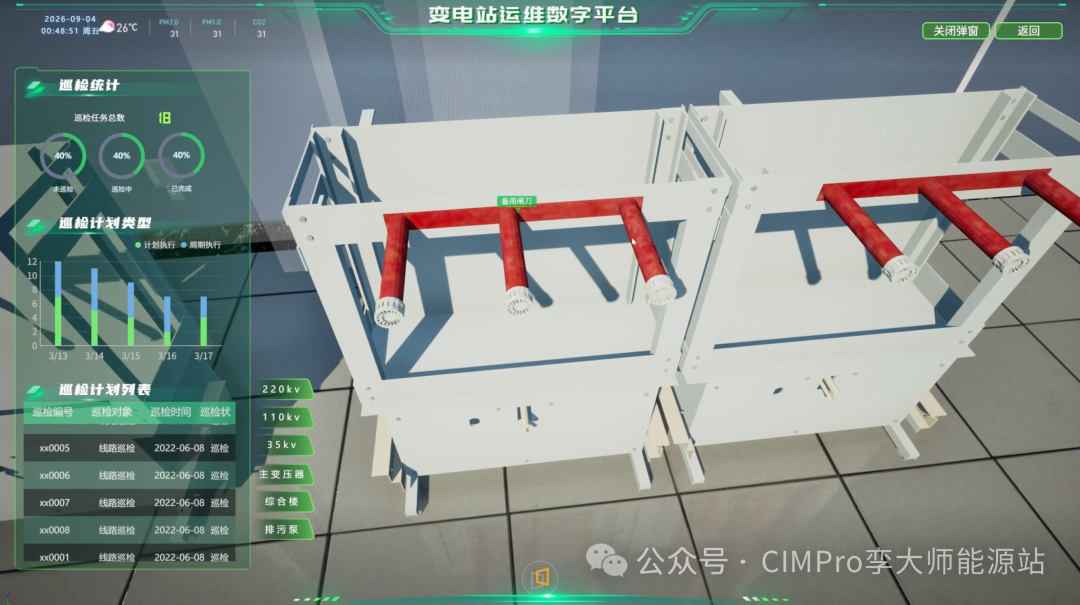

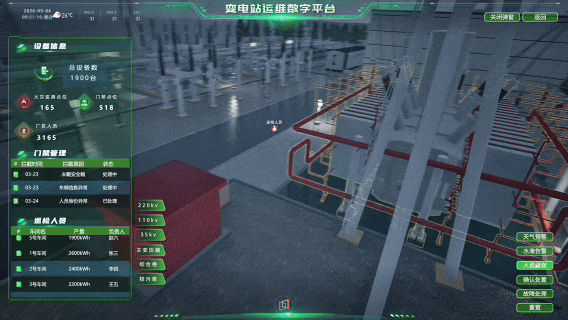

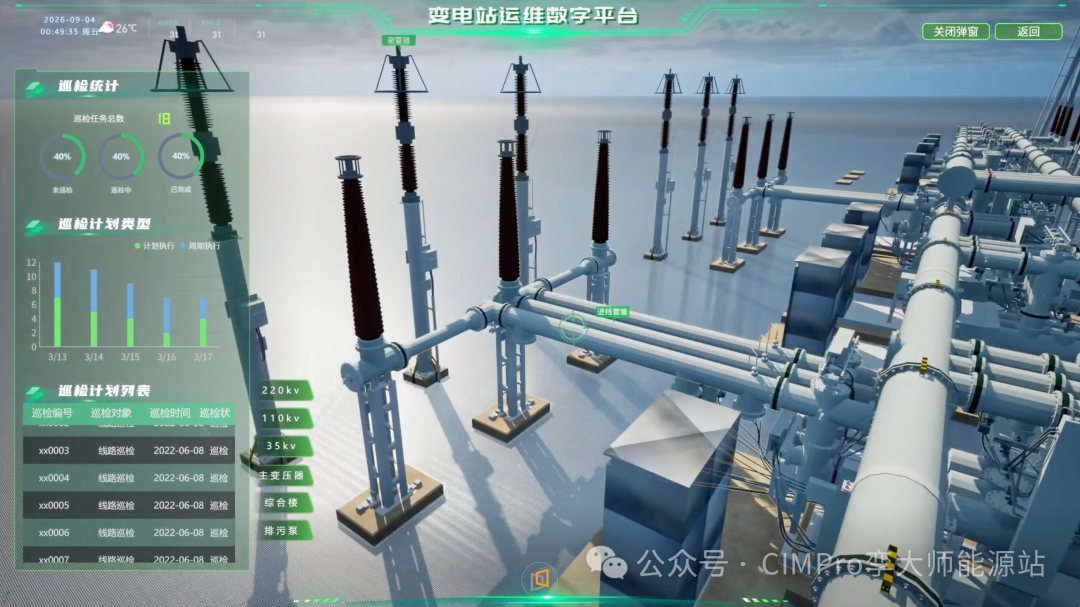

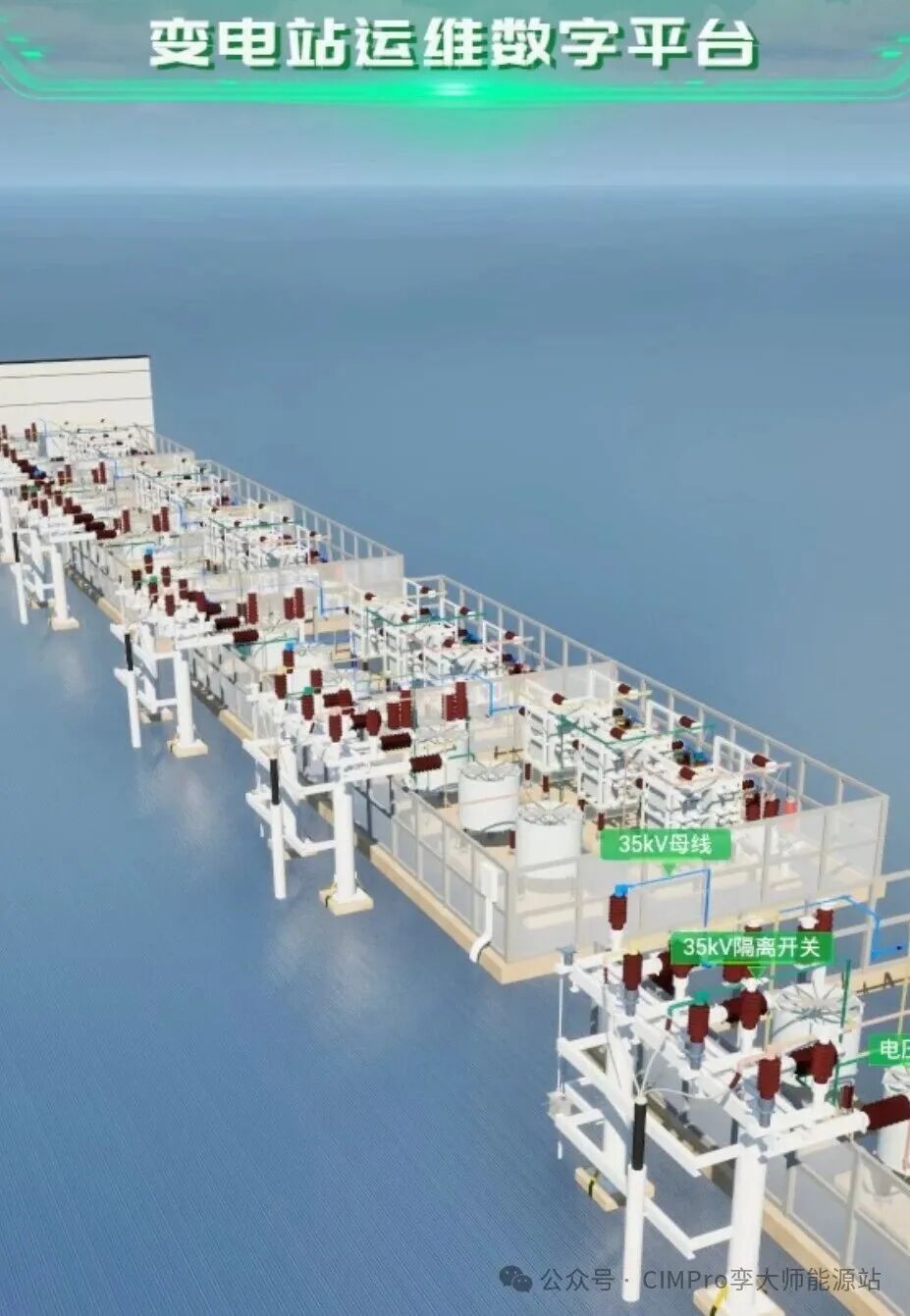

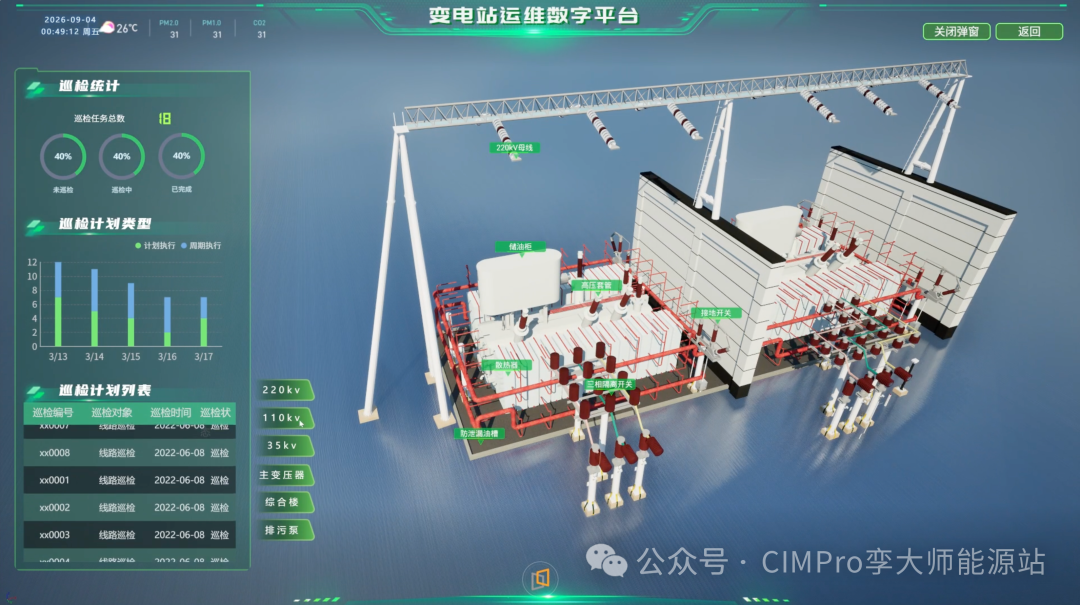

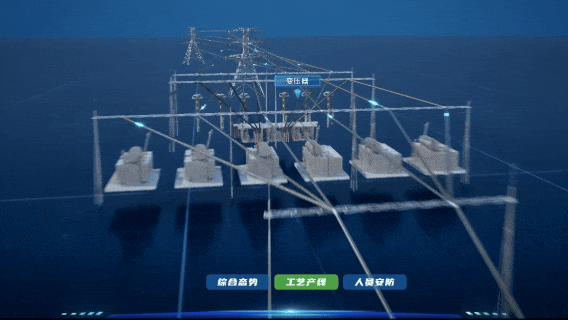

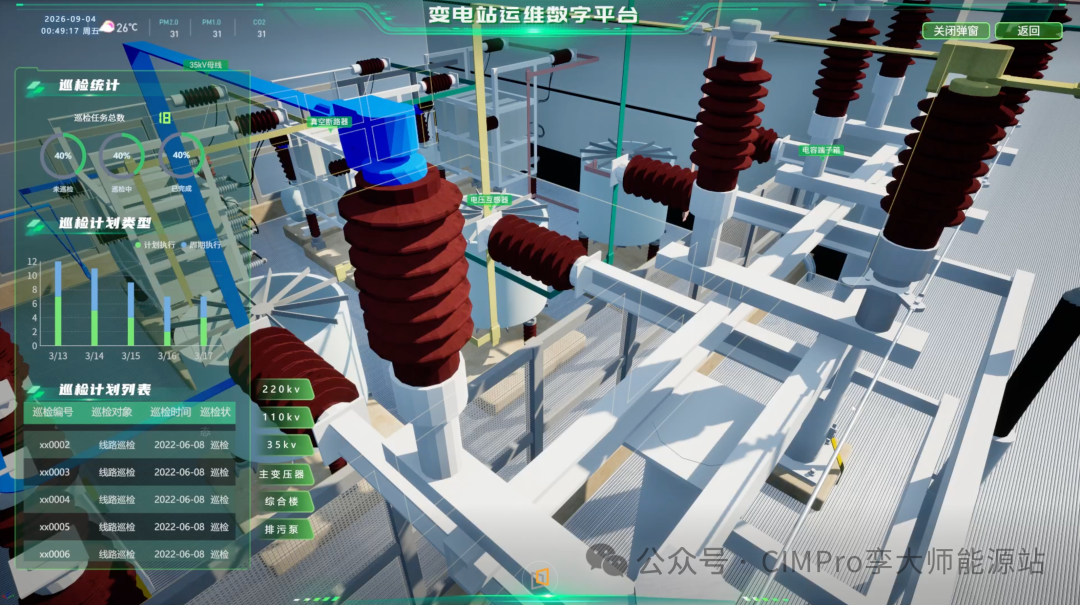

变电站是电力系统中的枢纽节点，承担电压变换与电能分配功能。运维培训通常先明确变电站在系统中的枢纽定位，再强调运维人员作为设备运行、维护与管理的责任主体。先通过3D仿真系统熟悉设备结构与操作界面，再在仿真环境中反复开展巡视与倒闸操作练习，最后在实体变电站完成现场巡视与操作实训。上述培训模式的工程实现依赖于变电站运维培训平台，该类平台可通过开发工具构建。先建立设备三维模型，将设备结构、工作原理与运行规程数字化，并在数字孪生平台内实现设备点选、巡视路径规划、倒闸操作预演及误操作告警。
学员在平台中完成从理论到实操的能力构建，而构建培训平台的前提是掌握设备本体知识。所以今天我们对变电站主要电气设备进行系统梳理，涵盖一次设备、二次设备、工作原理与巡视要点。电能经变压器变换电压等级，由开关设备控制通断，经互感器取样，由母线汇集分配，经电缆送出。一次设备接入一次带电回路，二次设备负责监测与控制。一次设备的带电部分与系统一次回路连接，按功能可分为变换、开关、取样、限制与汇集五类。原理：基于电磁感应，一次绕组接入交流电源产生交变磁通，二次绕组感应电动势。变压器改变电压等级而不改变频率，匝数较多的一侧电压较高。组成：铁芯（磁路）、高低压绕组（电路）、油箱及绝缘油（绝缘与冷却介质）、套管（引线绝缘与固定）、分接开关（电压调节）。有载调压：在带负荷状态下切换分接头，改变匝数比以维持电压。- 运行声响均匀（低频电磁噪声），出现异常放电声或气泡声应排查内部缺陷。
- 瓦斯继电器：轻瓦斯动作发信号，重瓦斯动作跳断路器；观察窗内气体积聚情况。
- 压力释放阀未动作、无喷油；冷却装置（风扇、油泵）运行正常。
- 吸湿器硅胶颜色正常（蓝色为有效状态，变色指示吸潮饱和需更换）。
断路器：具备灭弧能力，可带负荷分合及开断短路故障电流。按灭弧介质分为SF6断路器、真空断路器，少油断路器已逐步淘汰。操动机构类型包括弹簧、液压、电磁。巡视：SF6气体密度在合格范围（密度继电器指示）、分合闸位置指示与设备实际状态一致、加热除湿装置投运、无渗漏。
变压站里的“备用闸刀”通常指备用隔离开关，而隔离开关的功能是形成电气隔离断开点及配合倒闸操作。停电时先断开断路器、后拉开隔离开关；送电时先合隔离开关、后合断路器。巡视：触头接触良好、无过热，绝缘子无裂纹，操动机构位置正确，机械联锁可靠。负荷开关：可带负荷分合，一般不能开断短路电流，常与熔断器配合。熔断器：作为短路与过负荷的保护元件，高压侧多采用跌落式熔断器，熔断后指示器跌落。电压互感器 PT/TV：并联接入一次回路，将高电压变换为标准化二次电压（额定100V），供测量与保护使用。二次侧严禁短路，短路将导致绕组过热损坏。电流互感器 CT/TA：串联接入一次回路，将大电流变换为标准化二次电流（额定5A或1A）。二次侧严禁开路，开路将感应危险高电压。巡视：瓷套无破损，油位正常，二次接线盒密封良好，接地可靠。电抗器：串联电抗限制短路电流与合闸涌流；并联电抗吸收轻载线路无功功率、抑制工频过电压。避雷器：普遍采用金属氧化物避雷器（MOA），无间隙结构，在过电压作用下呈低阻态将雷电流与操作过电压引入大地，限制设备绝缘承受的过电压水平。巡视：泄漏电流、动作计数器、瓷套。母线：汇集与分配电能，连接各进出线间隔；接头为过热重点部位，采用红外测温监测。接地装置：保障人身与设备安全，接地电阻符合规程要求，引下线无断股。二次设备不直接接入一次带电回路，通过互感器（PT/CT）及辅助触点与一次设备建立电气与信号联系。主要保护类型：差动保护（区内故障灵敏动作）、过电流保护（后备保护）、零序保护（接地故障）、距离保护、瓦斯保护（变压器内部故障）。自动装置：备自投（失电后自动转供）、安全稳定控制装置、AVC（自动电压控制）、AGC（自动发电控制）。通信：智能变电站采用站控层、间隔层、过程层三层结构，通过GOOSE（传输开关量）与SV（采样值，传输电流电压量）报文经光纤传输。电源：站用变压器、蓄电池组、UPS、直流系统；全站失电时由蓄电池维持保护与操作电源。五防：防止误分误合断路器；防止带负荷拉合隔离开关；防止带电挂接地线；防止带接地线合隔离开关；防止误入带电间隔。巡视方法：目视（渗漏、变形、变色）、听音（异常声响）、嗅觉（绝缘过热焦糊气味）、仪器检测（红外测温、局部放电检测）。带电设备禁止触碰。特殊巡视：大风、雷雨、高温、大负荷、新设备投运及缺陷跟踪期间增加巡视频次。倒闸操作：执行操作票制度，双人监护，操作前模拟预演，逐项唱票复诵，严禁跳项、漏项。掌握一次设备的电气特性、二次设备的逻辑功能及巡视要点，是开展变电站运维与培训的基础。将设备知识融入仿真培训平台，可实现巡视与倒闸操作的标准化训练，缩短学员从理论到现场实操的能力构建周期。
