2026年先别急着做大屏：LNG数字孪生的第一优先级，是包含储罐安全、BOG优化、预测性维护的数据底座！

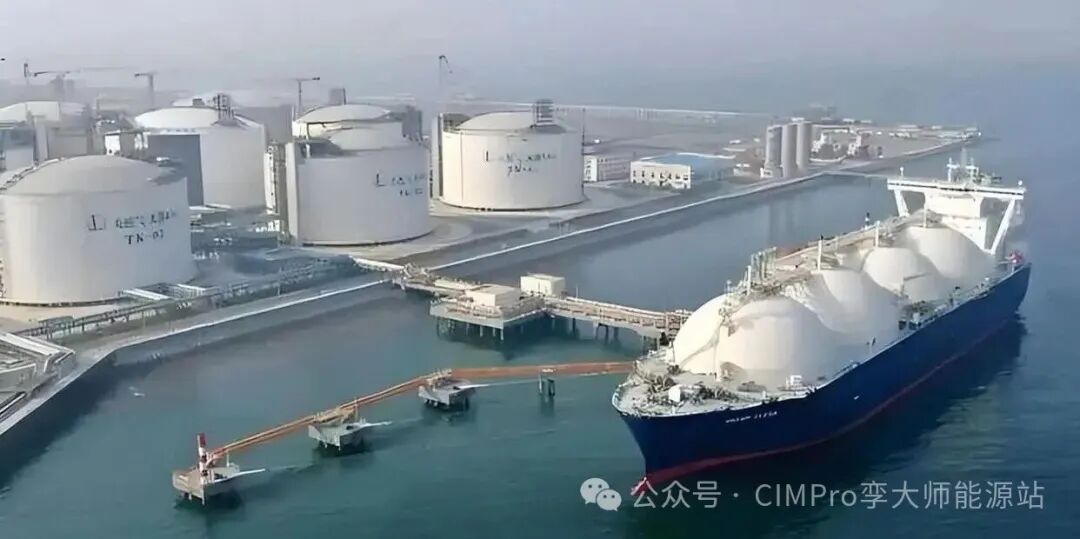

9月14日，中燃宏大能源贸易与美国Venture Global公司CP2 LNG项目签下一份二十年长期购销协议，每年锁定50万吨气源，2030年起交付。

对国内接收站业主来说，这类长协意味着一个很现实的问题：未来数十年，稳定接收、储存、气化大体量进口LNG，资产要在二十年甚至更长的周期里安全运行。靠人工经验、纸质台账和分散的监控系统，撑不住这种长周期管理。

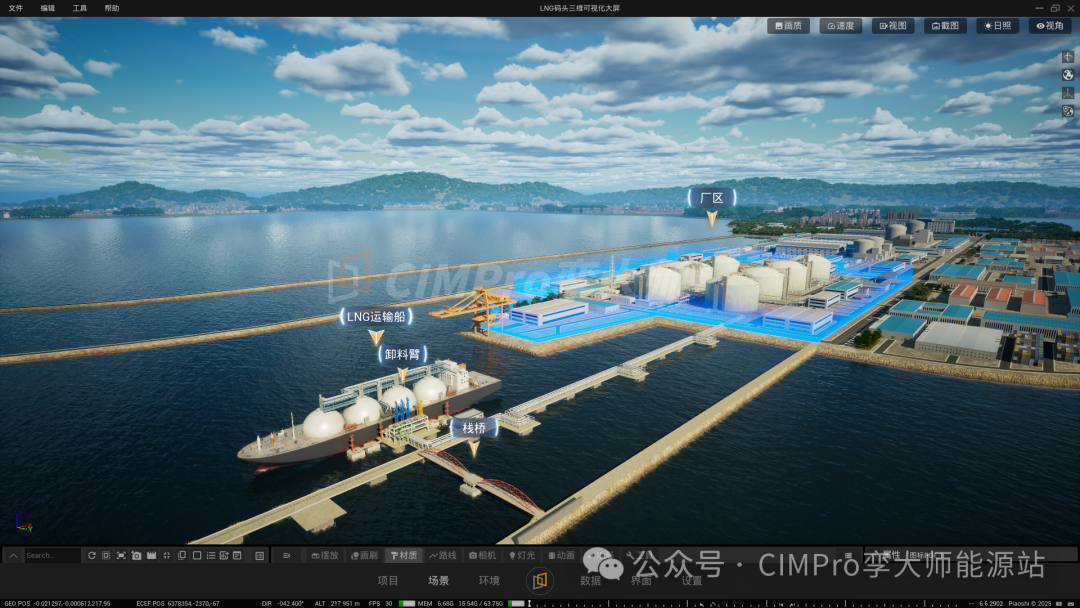

而我们要做的LNG数字孪生不是一套展示大屏，而是要把设计、施工、运行数据统一到一个可计算、可推演的虚拟模型上，让资产状态、工艺过程和安全边界在同一平台上持续可视、可算、可预测。

听起来好像很复杂，但实现起来，其实没想象中那么难。接下来一起来了解全新LNG数字孪生落地指南。

数字孪生的数据底座

数字孪生的精度上限，由数据决定。业主单位先把三类数据收齐、打通：

设计数据：P&ID工艺流程图、三维工厂模型、设备数据表、管道等级与仪表索引。

施工数据：竣工模型（as-built）、管线焊缝与探伤记录、设备出厂资料，这些用来校准设计模型与现场实际的偏差。

运行数据：DCS、SCADA、SIS安全仪表系统、PLC的实时测点与历史归档；资产台账中的设备位号（tag）、设备编码、CMMS工单与检修记录。

关键要求：数据可溯源、字段统一命名、测点与三维模型按位号关联。数据治理的投入，应该优先于任何可视化应用。否则孪生体只是一个空壳，点进去什么也查不到。

机理+数据驱动模型

数字孪生不能只有几何模型，还需要能“算”的模型：

储罐温度场

用有限元建立稳态/瞬态温度场模型，融合光纤光栅（FBG）传感器的局部测温数据，反演整罐温度分布，支撑罐壁温度场可视化和泄漏定位。

BOG蒸发与分层翻滚（rollover）

用CFD模拟罐内密度分层演化，对翻滚风险做超前预测，为预防性搅动控制提供依据。

管网流体与传热

对卸料、储存、气化、外输全流程建立流体与传热模型，支撑关键参数实时仿真和能耗核算。

设备退化与剩余寿命

基于振动、温度、性能参数，建立压缩机、泵等旋转设备的退化模型。

注意：模型精度和计算成本要权衡。储罐温度场、BOG预测这类应用，分钟级或小时级刷新就够用，不必追求实时全物理场求解。

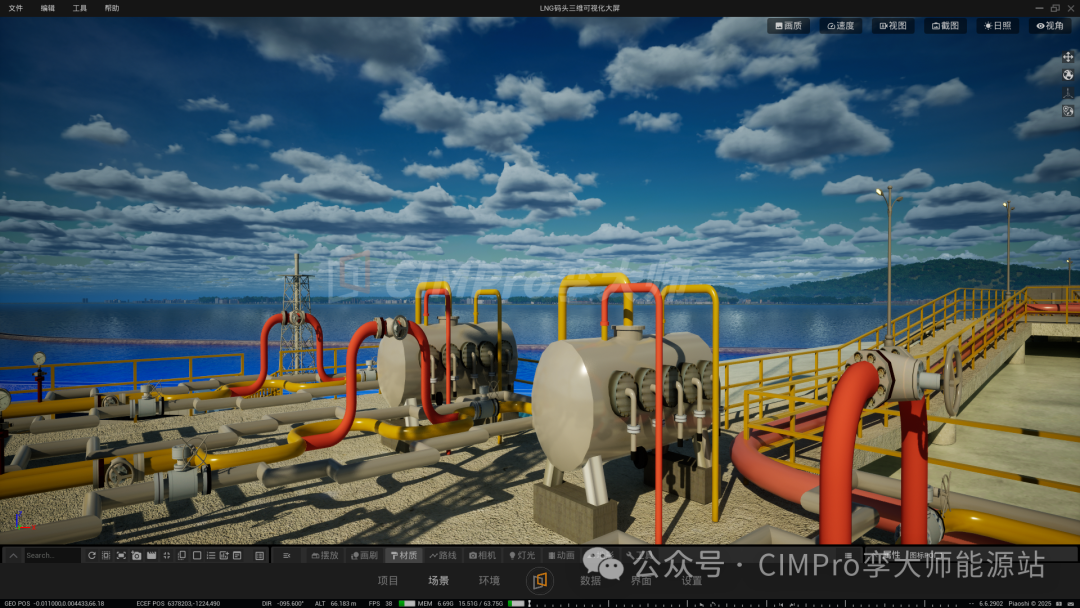

几何与语义关联

三维模型必须和设备位号绑定

建模粒度要到“可运维单元”，储罐、低温泵、BOG压缩机、卸料臂、气化器、计量橇。

资产层级按装置→区域→设备→部件四级组织

保证在孪生体里点击任意设备，就能调出测点、工单和文档。这是数字孪生能不能真正用于运维的分水岭。

标准与接口

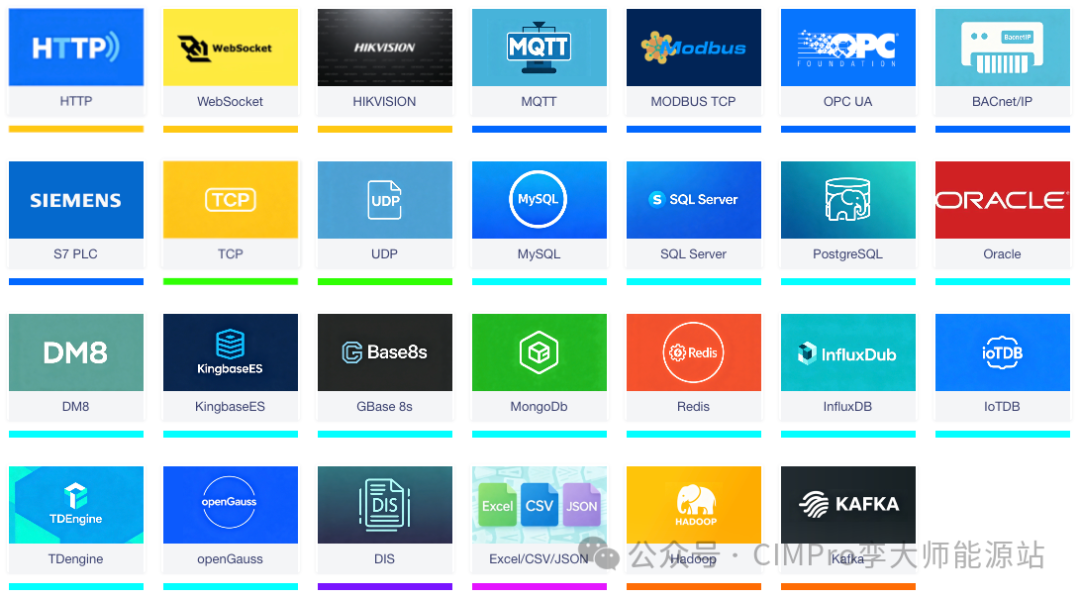

通过OPC UA、Modbus等协议直连DCS与SIS，保留标准API以便后续集成。

制定统一的数据编码与治理规范。

信息安全按等保三级要求建设，采用私有化本地部署，保证工艺与安防数据不出厂区。

平台架构

典型分层：

感知层：DCS、泄漏检测LDS、消防、船舶调度、气象。

传输层：工业专网、光纤环网或5G MEC上送。

平台层：数字孪生引擎、数据中台与安防集成平台。

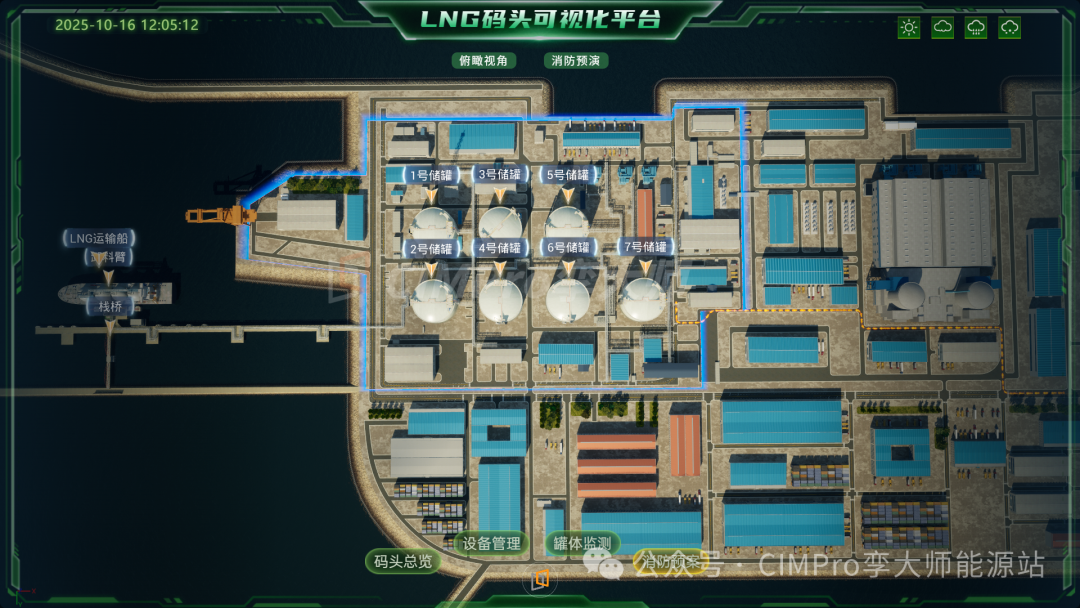

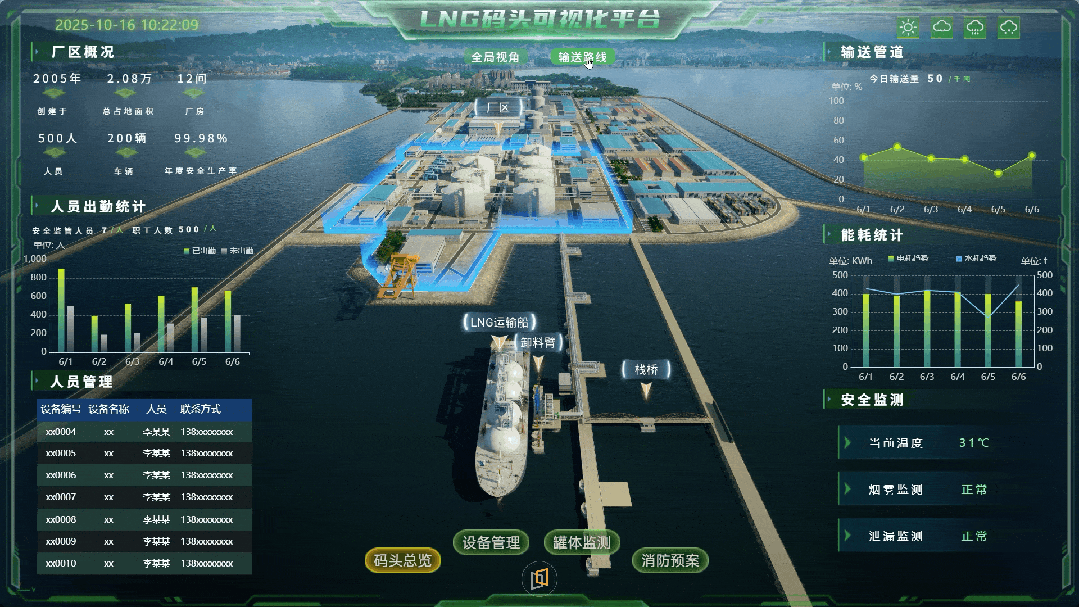

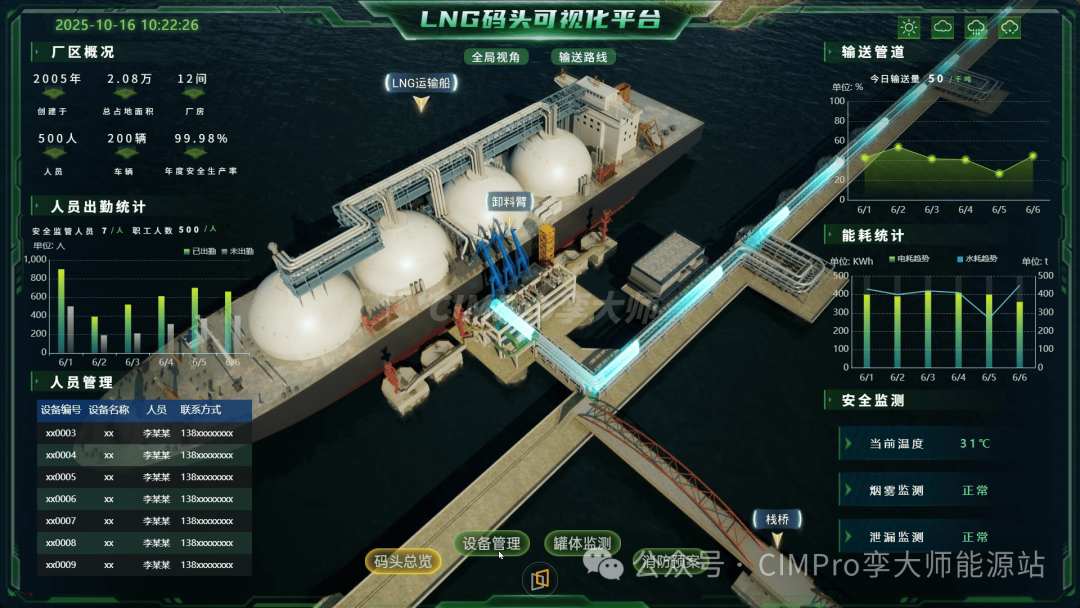

应用层：监控大屏、应急指挥与移动巡检。

边缘侧承担实时推理与本地决策，降低时延和带宽压力；

云端承担模型训练、全局分析与跨站对标。

这是接收站数字孪生的标准落地形态。

数字孪生七个点

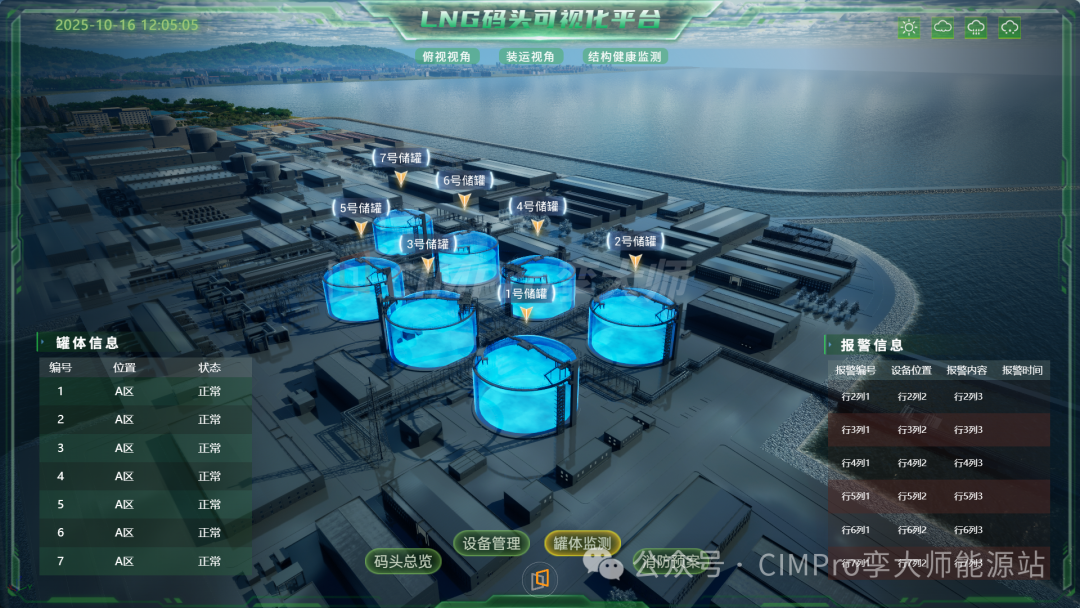

1. 储罐安全是第一优先级

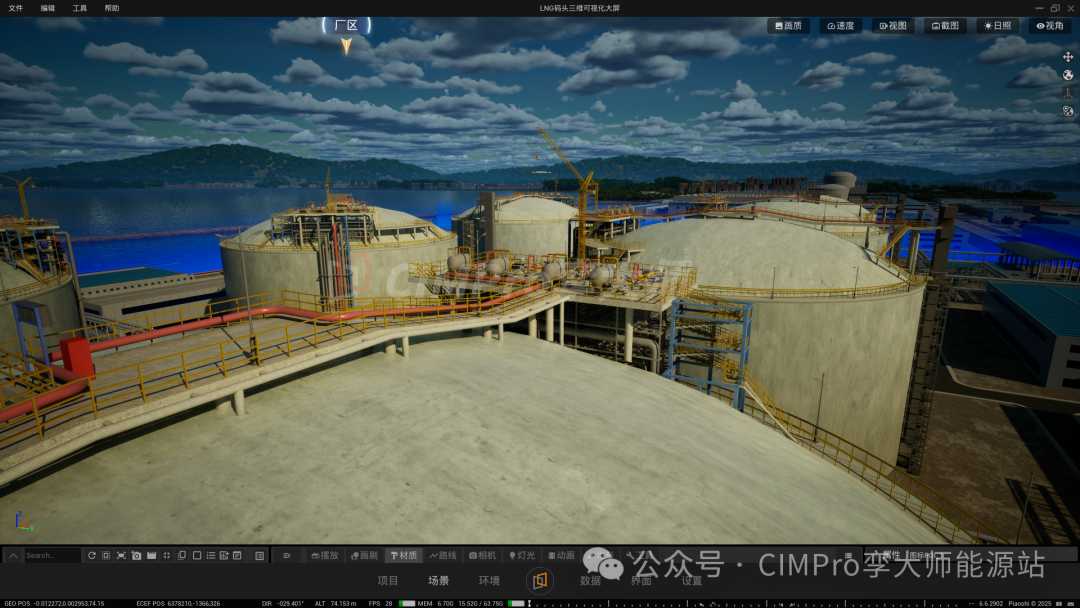

储罐是接收站的核心资产。数字孪生需要覆盖：

液位、温度、压力多参数实时可视化

分层监测防翻滚（行业管理值密度差约4 kg/m³，预防性搅动可在2 kg/m³启动）

罐壁温度场仿真优化BOG管理

基础沉降监测

基于FBG测温与反演的泄漏诊断与定位

2. BOG管理必须联动

BOG（Boil Off Gas）是LNG价值链中最普遍的运行损耗。

数字孪生应建立BOG生成量的短期预测（工程案例中，24小时预测精度可从约70%提升至90%），联动BOG压缩机与再液化装置，配合外输压力设定，减少放空。预测结果直接指导调度和压缩机组运行方式。

3. 工艺与能效实时仿真

对气化、压缩、外输全链路做关键参数实时仿真。

以开架式（ORV）和浸没燃烧式（SCV）气化器为例，根据海水温度与外输流量变化优化加热控制，可降低能耗并稳定外输温度。能耗KPI应纳入孪生体看板，支撑运行优化。

4. 设备预测性维护

旋转设备（BOG压缩机、低温泵）应采集振动、温度、性能数据，建立特征模型。

离心压缩机振动特征结合机器学习，可明显降低非计划停机。储罐按API 653进行检验管理；保温层下腐蚀（CUI）用红外热像与超声测厚排查；结合备件lead time与可靠性数据，优化计划检修（TAR）间隔。

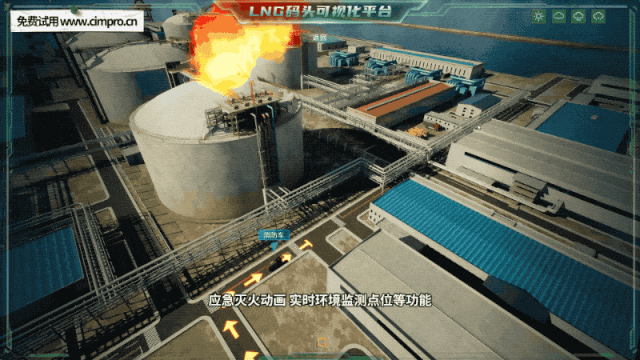

5. 安全与应急仿真

可燃气体浓度网格结合泄漏扩散CFD，评估影响范围并分级推送预警；

火灾蔓延仿真支撑应急推演与疏散路线规划；

与SIS（SIL3级安全仪表系统）联动，检修作业前在孪生体内预演隔离与挂牌上锁（LOTO）方案。

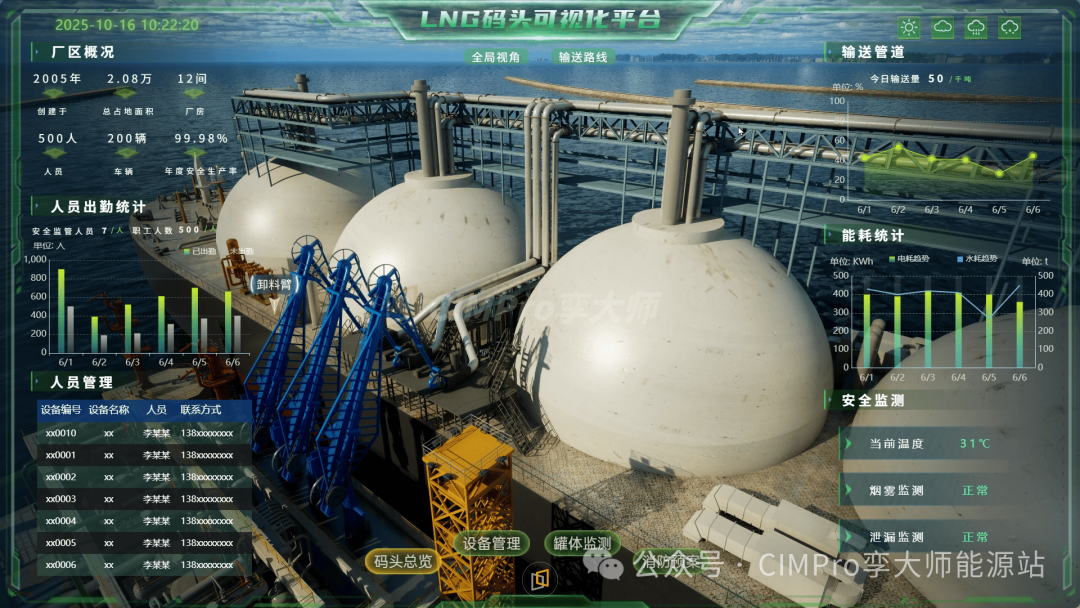

6. 巡检与船舶作业

移动巡检端结合数字孪生定位，防止脱岗、漏岗和不规范操作；

船舶靠泊、卸料臂连接状态与卸料量实时统计；

新到船型提前做船岸兼容预演，缩短在泊时间、降低滞期成本。

7. 变更与演练，先在孪生体验证

倒闸、隔离、开停工等高风险操作，以及控制策略变更，先在数字孪生中推演验证，确认无冲突、无越限后再上线执行，减少现场试错与误操作。

对业主单位而言，LNG数字孪生不是一套展示大屏，而是覆盖数据底座、机理模型、平台架构与运维应用的基础工程能力。

把长周期资产的设计、施工、运行数据沉淀到统一可计算的孪生体上，才能在二十年乃至更长的运行周期内，持续支撑储罐安全、BOG优化、预测性维护与应急仿真。

先把基础打牢，后续每一个运维场景的数字化才有支撑。
