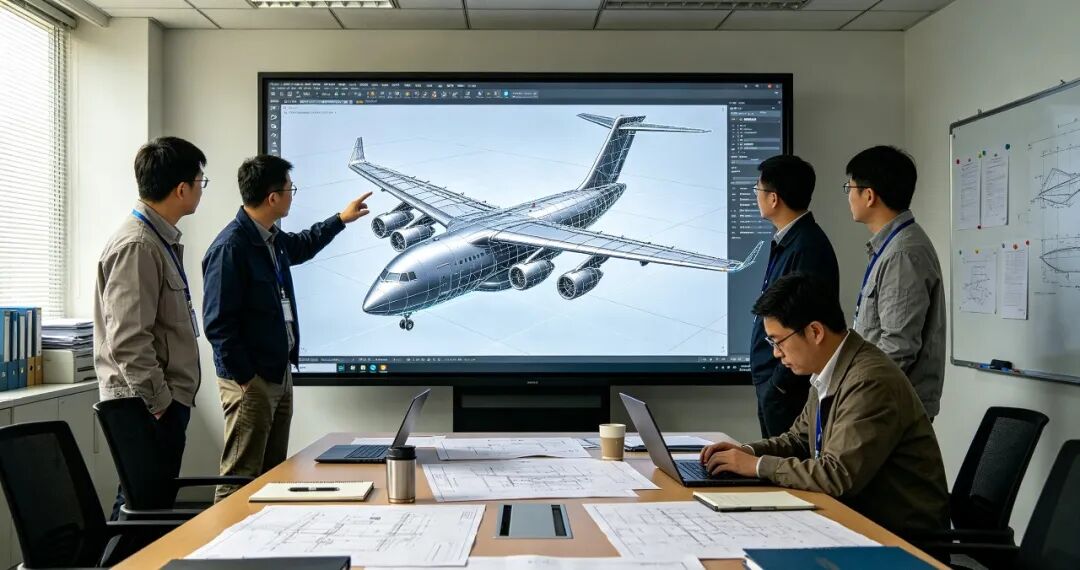

运-20 是中国第一架完全告别二维图纸研制的飞机。设计、制造、检验全部围绕同一个三维数字模型展开，全机十二万项零部件，没有一张传统蓝图。
这项代号 MBD（基于模型的定义）的技术，让运-20 成为全球第三架按这套模式研制的飞机，前两架是空客 A380 与波音 787。
多数人想不到的是，这架“数字飞机”内部始终横着一条看不见的鸿沟——设计数据（CAD）和分析数据（CAE）并不天然相通。设计师在软件里画出的三维模型，仿真工程师并不能拿来直接计算。
让两者融合，是数字样机真正发挥价值的前提，也是整个数字化研制链条里最不显眼、却最磨人的一环。
01 CAD 和 CAE，到底差在哪

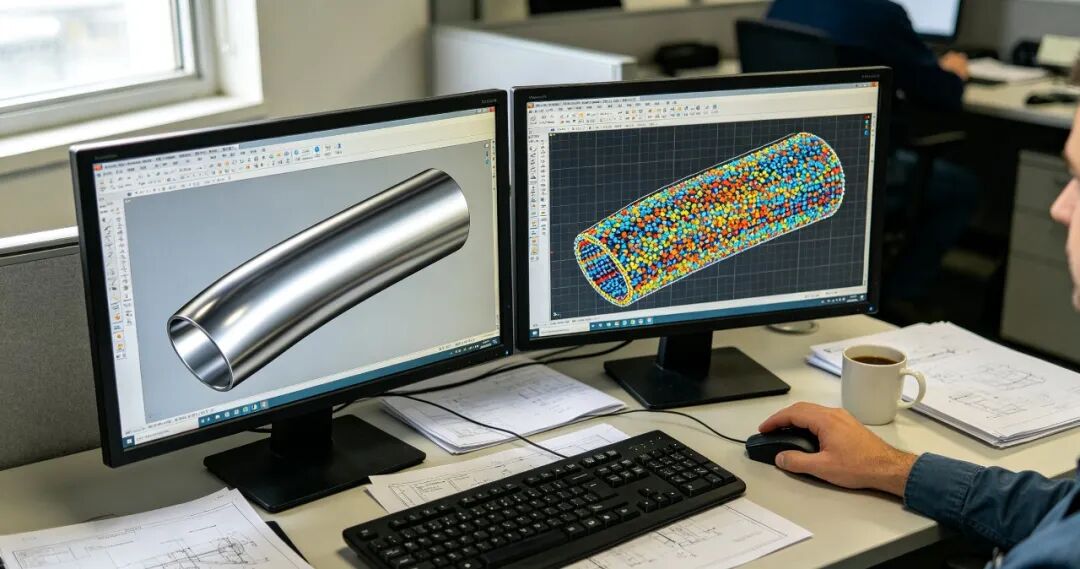

CAD 管的是“长什么样、怎么加工”，CAE 管的是“受力之后哪儿会坏、坏到什么程度”。服务对象不同，根子上是两者对“几何”的数学表达根本不是一回事：
◆ CAD 是精确几何：曲面由 NURBS 样条以解析方程定义，边界表示（B-Rep）精确记录每个面、每条边、每个顶点的拓扑关系，理论上可以无限逼近真实形状——它的终点是“把这个形状加工出来”，容不得半点失真。

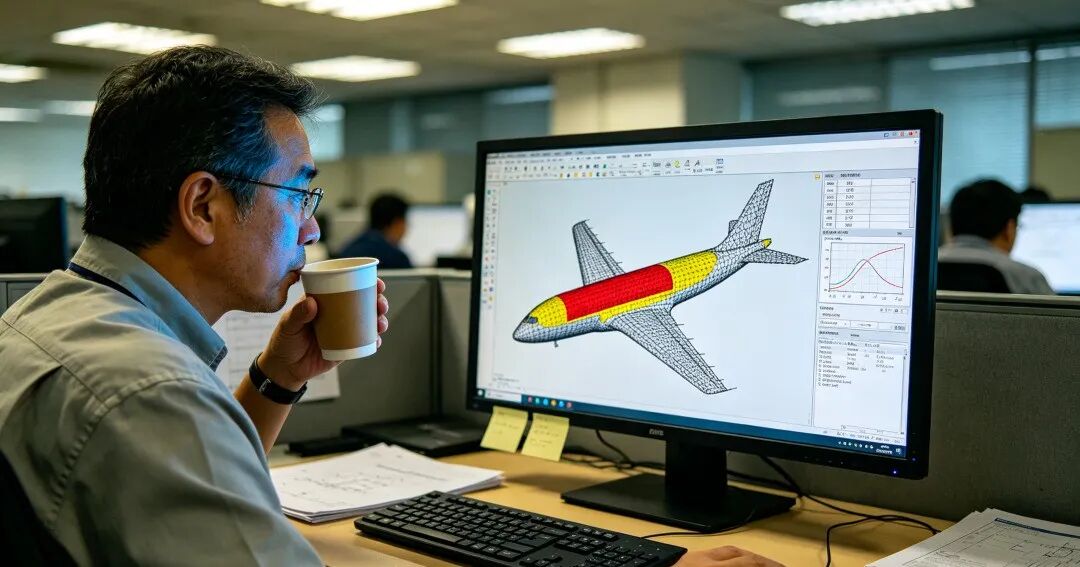

◆ CAE 是离散近似：把连续体切碎成有限个单元，在每个单元上用低阶形函数近似真实的位移场或流场，再求解巨型方程组——它关心的是“受力之后怎么响应”，只要近似解收敛到工程可信的精度就够。
◆ CAE 对模型的要求苛刻得多：分析普遍依赖网格，而网格算法要求模型必须“干净”——曲面之间不能有缝隙，不能有重叠，必须封闭成水密的实体，否则网格要么生成失败，要么在缺陷处畸形扭曲，把计算结果带偏。
◆ 细节，在制造端是必需，在分析端是负担：设计模型里塞满与受力无关的细节，微小圆角、倒角、螺纹、刻字、logo，制造需要它们，分析却用不上。一个典型零件直接用原始数据划网格，单元数可能膨胀到千万级；清理后同样的精度只需五十万单元，计算量相差约二十倍。
◆ 数据一跨软件，也容易“受伤”：三维模型在不同软件间传递时，底层几何内核不一致、容差定义不同，经常出现破面、缝隙、自由边、重叠面。工程师圈子里流传着一句话：大约三成的分析时间，花在了网格划分之前的数据处理上。
一个追求几何的“真”，一个追求计算的“够”；一个活在连续世界里，一个活在离散世界里。让后者直接消费前者的产物，从来不是一次文件转换能解决的事。
02 融合第一步：几何清理，把“坏”的修好
◆ 修的是数据传递留下的缺陷——补上曲面之间的缝隙，删除重叠面，合并微小的碎边，把模型重新收拾成一个封闭、水密、可划网格的实体。
◆ 最典型的坑，是容差失配：设计软件里两个曲面按 0.001 毫米的容差贴合，传到分析软件后如果按 0.01 毫米的容差读取，原本严丝合缝的接缝会被判定为“存在间隙”，实体随之解体。对策也简单：导出中性文件务必选高精度，导入后第一时间做几何检查，重点查自由边和非流形顶点。
◆ 一条小缝隙，怎么就毁掉了整个模型：网格算法动手之前，先要判定几何体是否“水密”——它逐条追踪每条边的归属，任何一条只被一个曲面使用的自由边、或被三个以上曲面同时共享的非流形边，都会让封闭性判定失败，实体随之解体成互不相连的曲面片。
◆ 更隐蔽的是拓扑噪声：造型过程中遗留的微小碎面、相互修剪重叠的曲面，肉眼难辨，却会让网格在局部急剧加密、单元严重畸变，求解精度和速度同时受损。
CAD 建模时的“视觉正确”，和 CAE 要求的“拓扑干净”，从来是两套评价标准。几何清理只修“坏了的部分”，做加法、做还原，不改设计意图。它是融合的地基，地基不稳，后面的事都无从谈起。
03 融合第二步：去特征，把“多余”的删掉
比修复更进一步的是去特征（Defeaturing）：主动删掉那些不影响分析结果的次要几何。但这不是无脑删除，它需要工程判断。
◆ 删什么：直径一毫米以下的小圆角、可以改由载荷条件替代的螺栓孔、logo 刻字、装饰性倒角。细节越多，网格越多，求解越慢，精度却不增加。
◆ 怎么删：按尺寸阈值批量自动删除，再由工程师基于分析目标做最终复核。自动化工具能“删掉小于某尺寸的所有圆角”，但“哪些圆角必须保留”，始终要人来回答。
◆ 为什么必须人来回答，得说到应力奇异：圆角在物理上不是“装饰”，而是一段刻意的应力疏导结构。直角过渡处几何突变，理论上应力趋于无穷大，有限元算出的应力会随网格加密持续爬升、永不收敛，呈现“越算越不准”的数值困境。应力区的圆角一旦被删，分析会制造一个虚假的危机——那个吓人的高应力并非真实受力，而是离散化在尖角处的数值伪影。
◆ 判断线：去特征的下限是“删了不影响结果”，上限是“删了会改变物理”。这两者之间，隔着工程师对载荷路径与失效模式的理解。
◆ 还有降维手段：薄壁钣金件可以抽取中面，用壳单元代替实体单元；细长结构可以简化成梁单元；大型装配体的流体域分析，还需要从实体里把内部流道抽出来。这些操作超出了普通 CAD 内核的能力范围，是仿真专用前处理工具的看家本领。
04 融合第三步：格式与接口，决定数据“伤不伤”
数据在软件之间流动，靠的是格式。格式选得对不对，直接决定几何在传输中损不损伤。眼下通行的做法大致有四类，代价各不相同：
◆ STEP（ISO 10303）：当前主流的中性交换格式，能完整保留实体的边界表示（B-Rep）；新一代的 AP242 应用协议还能携带三维标注与产品制造信息（PMI），让“带图纸信息的三维模型”整体迁移。
◆ IGES：诞生于上世纪八十年代的老标准，擅长曲面（NURBS）传递，但实体拓扑信息经常丢失，导入后“曲面散架”是常见事故，如今主要用于兼容老系统。
◆ 几何内核原生格式（如 Parasolid）：同一内核的软件之间交换，信息损失通常比 STEP 更小。
◆ 直接接口：分析软件直接读取 CAD 的原生格式，省去导出导入环节，从源头少一次转换损伤。主流仿真平台普遍支持，也能通过参数化连接与 CAD 保持关联。
◆ 一个常被低估的代价——“哑实体”：无论哪种格式，模型一经导出，参数化的“过程记忆”（先画草图、再拉伸、打孔、倒角的特征历史）大多会丢失，变成只能整体编辑、无法按特征追溯修改的哑实体。对一次性分析无伤大雅；可飞机研制是高频迭代，上游设计一改，工程师面对的往往是重来一遍的清理与网格划分。能不能保住这条“过程记忆”，决定了融合能走多远——这是下一节要讲的事。
05 更高级的融合：从“转一次”到“一直连着”
前面讲的都是“一次性”的转换：CAD 模型导过来，清理、去特征、画网格、求解。但真实的飞机研制是高频迭代的——设计师每周都在改模型。如果每改一版都要把前面所有工作重做一遍，数字样机反而成了效率黑洞。再往上一层，融合就从“转一次”变成了“一直连着”：
◆ 关联设计（ADT）：所有设计环节共享同一平台，一处数据改动，与之关联的节点、管线、结构自动同步更新。这保证了 CAD 模型的版本一致性——运-20 上改一处机翼设计，连带下游各关联部位，从过去一个星期缩到如今半天。
◆ 再往下，让网格和边界条件跟着 CAD 走，靠三条机制：
· 用几何签名而非拓扑序号做持久化标识，模型大改之后仍能找到“原来的那个面”。
· 只对修改区域做局部网格重划分，没变的部分保持原样。
· 载荷与边界条件绑定到命名的面或边，而不是绑到具体网格单元，拓扑变化时不会被冲掉。
这些机制共同保证一件事：网格是几何的“衍生品”，而不是一件与设计脱节的独立产物。
◆ 顶层是 PLM 层面的单一数据源治理：运-20 的研制中，一飞院牵头建立了一套由 30 份顶层标准规范和 379 份操作文件组成的数字化标准体系，让三维模型成为设计、制造、检验的唯一依据。MBD 的意义正在于此——它把 CAD（设计）与 CAM/CAE（加工、装配、测量、检验）统一到了同一个数据源上。数据源不分家，融合才有得谈。
06 融合的下半场：AI 与模板化
CAD 与 CAE 的融合正在被新技术推向新的阶段，眼下这股变化，主要落在三件事上：
◆ 深度学习参与几何清理，自动识别可以被抑制的特征。
◆ 自动网格生成与质量修复，不断逼近“一键网格”。
◆ 专家经验被固化成可复用的模板化分析流程，把“老师傅怎么处理这类模型”沉淀成标准化操作。
但工业界的算法选择始终务实：稳健性优先于先进性。
核心仿真计算依旧大量采用有限元、有限体积等传统数值方法，AI 更多作用于流程的自动化，而不是取代物理求解。处理脏几何、容忍微小间隙、在拓扑变化时给出明确的失败提示而不是静默算错——这些“笨功夫”，依然是融合类工具最被看重的品质。
07 融合的最后一公里：让数据被看见
打通本身不是目的。同一份三维模型与仿真结果，最终要流向不同角色的人：设计师校验装配，工艺员规划流程，机务人员判断一台发动机该不该提前换件。

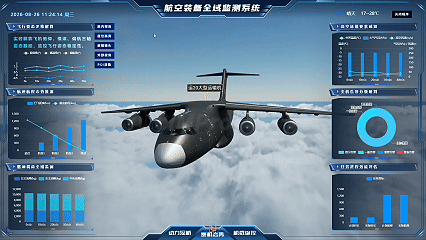

把融合后的数据按角色重新组织、直观呈现，这个环节的工程形态，便是数字孪生。基于 CIMPro 孪大师构建的运-20 航空装备全域监测系统，正是这种形态的一个样本。细看这套系统，能力大致分三块：
◆ 整机态势感知：一屏统览装备全量信息，飞行姿态与态势推演同步呈现，舱内外视角自由切换，POI 标签一键显隐。退远，能看到整机姿态与飞行态势；推近，能落到任意舱段与设备。全局与细节共用同一套三维底座——这正是 CAD 装配数据与运行数据在同一坐标系下汇合的结果。
◆ 动力深析：进入动力深析模块，可下钻至涡扇监测系统，部件按装配层级逐级展开；配合一键拆解爆炸图，可在虚拟空间完成装配可行性校验，零件级细节清晰可辨。爆炸图的拆解逻辑与层级树，源头正是 CAD 装配结构及其携带的产品制造信息（PMI）——设计数据没有在“算”这一步止步，而是继续流向装配工艺、人员培训等下游场景，与运-20 车间里“先在虚拟空间把装配走一遍、再让工人动手”的思路同源。
◆ 运行状态与机载诊断：系统以粒子特效直观呈现涡扇气流与运转特征——流体仿真里抽象的结论，由此被还原成肉眼可感知的气流形态，不再只停留在曲线与云图上；机载诊断模式下，POI 标签自动标注关键结构与健康状态，把诊断信息与三维模型上的具体结构件一一绑定，支撑视情维修决策。“视情”二字的底气，正是数据融合的最终形态：设计参数、仿真结论、运行状态在同一架飞机的数字分身里相遇，维修动作有据可依，而不是到期就换。
08 再往前一步：让分析直接用 CAD 的数学
沿着“消除转换”的思路往远处看，还有一个更彻底的答案，正从实验室走向工程——等几何分析（IGA）。
它的思路很直接：既然网格是横在 CAD 与 CAE 之间的那层“翻译”，那就干脆不要网格。
◆ 思路：分析直接采用 CAD 的 NURBS 基函数作为求解空间的形函数，几何模型与计算模型用同一套数学语言表达，连“转换”这一步都省掉。模型修到什么精度，分析就做到什么精度，不再存在“几何是一套、网格是另一套”的偏差。
◆ 价值：用同一套 NURBS 描述几何与解场，加密不再是“推倒重画网格”，而是提升同一数学表达的阶数；应力结果可以直接定义在真实几何表面上，不必再从网格节点向曲面做近似映射。
◆ 现状：学术圈把它视为“几何设计与数值分析一体化”的候选路径；工程界在曲率复杂、对精度极端敏感的领域——比如航空发动机叶片、涡轮盘——持续试点。受限于算力、数值稳定性和工程习惯，它短期内不会取代传统网格法。
但它点破了一个方向：CAD 与 CAE 融合的终点，不是把转换做得更好，而是让“设计”与“分析”从诞生起就共用同一套数学。到那一天，“为什么不能直接算”将不再是一个问题——因为根本不存在两套数据。

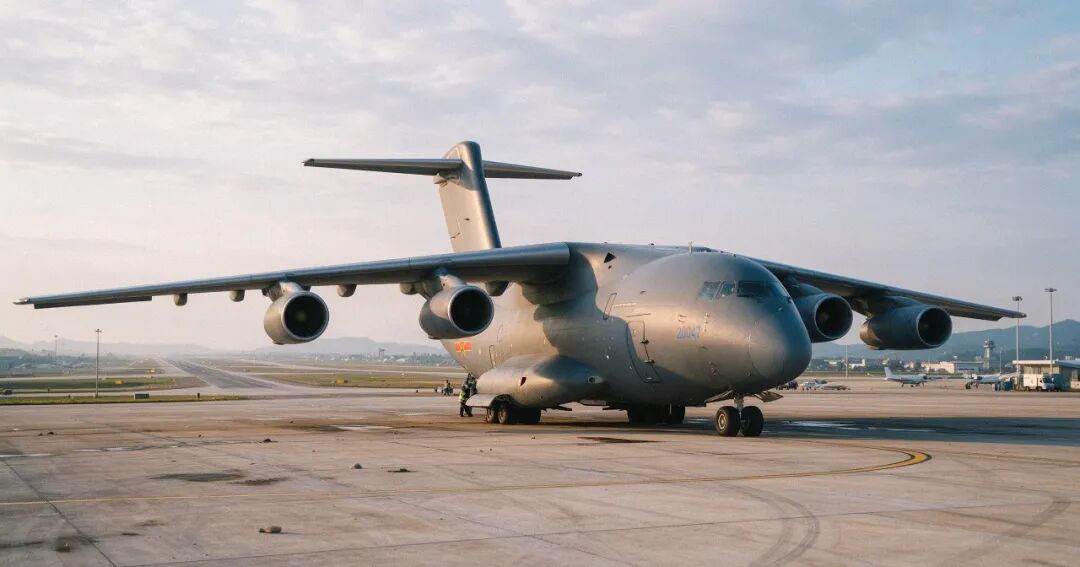

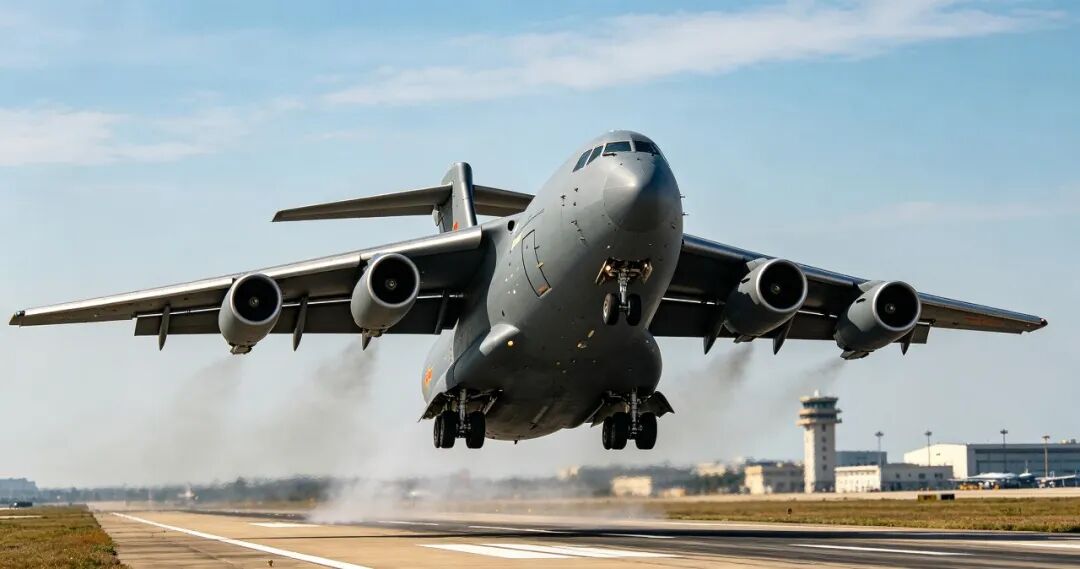

回到运-20。这架“鲲鹏”真正了不起的地方，不只是造出了一架大飞机，而是把整个研制体系推上了数字化的轨道：全三维定义、单一数据源、关联设计、数字化装配。
如今，这条轨道继续向装备使用端延伸——整机态势监测、部件级诊断与视情维修，让融合后的数据在装备服役期内持续兑现价值。在这条轨道上，CAD 与 CAE 的数据融合是承上启下的枢纽：设计好不好，最终要靠“算”来回答；算得准不准，取决于数据通不通。
数字样机时代的工程逻辑，从来不是画一张好看的图，而是让每一个设计决策，都能被快速、可靠地计算检验。CAD 与 CAE 的融合，正是这条逻辑的地基。
