数字孪生案例 | 海上风电吊装模拟可视化：船舶航行、吊装作业、风机搭建全流程

海上风机吊装，是海上风电建设中风险最高、容错率最低的环节。

一台海上风机，塔筒上百米高，机舱重达数百吨，叶片长度超过百米。在风浪涌动的海面上，将这几部分精准对接，每次吊装都是一次“超危大工程”。风速突变、船舶摇摆、吊物摆动——任何一个变量失控，都可能造成设备碰撞甚至人员伤亡。

传统方式下，方案编制依赖人工经验和二维图纸，数据散落各处，设计院交付的3D模型与施工现场的船机设备、海洋环境数据无法在同一个场景中联动。施工方案汇报时，仍依赖静态图纸和PPT，缺乏可交互的可视化工具。

这就是数字孪生要解决的问题——在虚拟世界里先“吊”一遍。

国内某海工数字化服务商，长期深耕海上风电与船舶海洋数字化交付领域，服务对象覆盖国内头部风电整机商及海工工程公司。在参与多个海上风电数字化项目的方案优化过程中，团队感受到一个共同瓶颈：三维模型有了，但缺一个能打通“模型-数据-场景”的可视化承载平台。

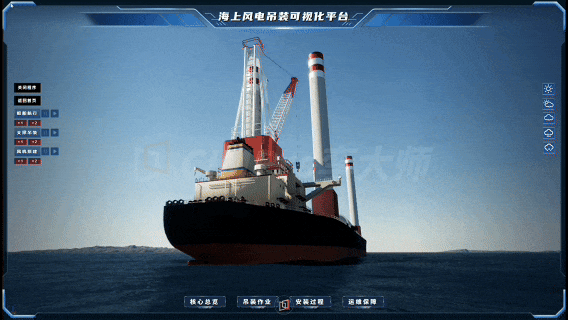

该企业基于CIMPro孪大师，打造了一套海上风电吊装模拟可视化平台，覆盖船舶航行、支撑吊装、风机搭建全流程，将高风险的海上吊装作业升级为可预演、可追溯的三维可视化管控场景。

海上风机吊装数字孪生模拟可视化平台功能拆解

船舶航行与布场模拟可视化

动态环境映射：实时接入风向、风速、浪高、流向、流速等海况数据。在三维场景中，船舶模型会根据这些数据产生真实的六自由度运动（横摇、纵摇、艏摇、升沉、纵荡、横荡），让操作员直观感受到不同海况对船舶定位精度的影响。

定位锚泊可视化：在数字孪生场景中，1:1还原船舶的锚泊系统，包括锚链、锚机的分布与受力状态。当船舶进行动力定位（DP）时，系统会动态模拟可视化推进器的推力分配和锚链张力变化，辅助实时了解船舶的偏航趋势。

航线与到达模拟可视化：在虚拟环境中，设定好目的地坐标和航线，模拟可视化船舶在特定海况下的航行轨迹，实时呈现到达时间。操作员可以提前在系统里“走一遍”航线，并预演可视化水下管线、其他船只的碰撞风险。

吊装作业全过程可视化

支撑结构吊装：在三维场景中，模拟可视化导管架或单桩过渡段的运输、起吊、扶正、就位全过程。系统实时显示吊钩的载荷、吊臂的角度、被吊物件的重心位置等数据。当吊装角度或载荷接近安全阈值时，以颜色变化和弹窗预警。

主吊机姿态模拟可视化：1:1还原主吊机（如SCC型或环轨吊）的精细结构，包括吊臂、A型架、配重、回转机构等。操作员可以在UI界面中调整吊臂的变幅角度、回转速度和主钩高度，系统实时反馈吊机在特定海况下的稳定性评估，例如将接入的风速、吊臂角度、吊机的抗倾覆安全系数，实时显示在UI看板上。

工况切换：支持一键切换不同的吊装工况组合，如“主吊机单独作业”、“主吊机+副吊机协同抬吊”。

风机搭建全流程模拟可视化

塔筒逐节安装：模拟可视化塔筒从运输船甲板起吊，到与基础段精准对接的全过程。系统会实时显示塔筒的姿态、对接法兰面的间隙、引导缆绳的张力。当对接时产生冲击，系统会以动画特效和力反馈数据记录这一瞬间。

机舱与叶轮吊装：模拟可视化机舱（含发电机）的起吊和轮毂安装。这是吊装中最关键的“穿针引线”环节。在数字孪生场景中，操作员可以切换至“第一人称视角”，从安装工人的视角观察机舱法兰与塔筒顶部法兰的螺栓孔对齐情况。

叶片安装：模拟可视化单叶片或叶轮整体吊装。系统会根据实时风速，动态模拟可视化叶片的迎风角度和摆动幅度。当叶片与轮毂对接时，显示螺栓孔的对中精度和叶片根部的法兰应力分布情况。

零代码一站式数字孪生开发工具

很多船舶海洋行业的数字化项目，从立项到交付动辄数月，数字孪生3D可视化部分的开发周期往往是最不可控的变量。而本项目能在数天内够快速落地，核心在于选对了开发工具——CIMPro孪大师。

1. 零代码/低代码开发

传统方式做三维可视化，需要专业三维开发团队、大量手写代码。CIMPro孪大师支持拖拽配置，内置海量模型库、特效库、UI组件库等现成资产与模板，平台内置的API接口也支持与React、Vue等主流前端框架集成，降低二次开发难度。

2. 多源数据融合

平台可接入气象预报、AIS船舶定位、SCADA系统等实时数据流，将海洋环境、船舶状态、吊物姿态在统一三维场景中融合呈现，实现“数据驱动模型变化”的动态映射。

3. 仿真动画与交互能力

平台内置动画编辑器，支持通过关键帧拖拽实现船舶航行、吊臂旋转俯仰、吊物升降等工艺流程动画。可根据风机及吊装设备的结构精确拆分模型（塔筒分段、机舱、轮毂、叶片），针对每段吊装工序独立编排动画序列，提供点击式触发、自动循环等多种动画控制方式，适配施工方案汇报、技术交底与方案评审等不同场景的演示需求。

4. 私有化部署与国产信创适配

平台支持私有化部署模式，满足研究所对数据安全的要求。基于自研图形引擎PiCIMOS，完全自主可控，兼容国产软硬件环境。

目前，海上风电吊装数字孪生3D可视化平台已在众多海上风电项目中投入应用，为海上风电施工从“经验驱动”向“数据驱动”转变提供了可复用的技术范式。
