从柴油机到电推，船舶动力系统数字孪生一篇讲透，核动力为什么不是最迫切的？

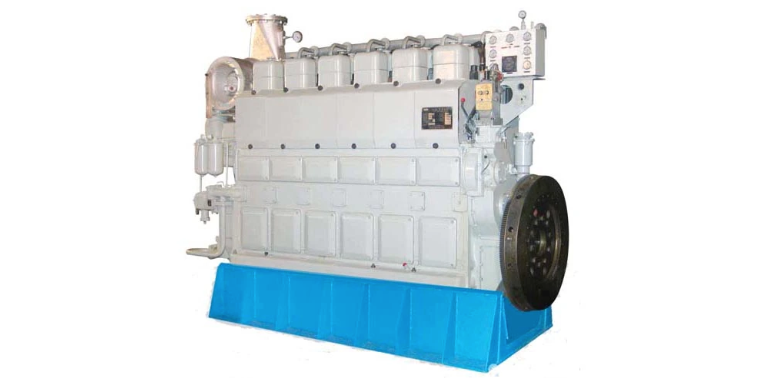

近日，中国船舶集团第七一一研究所连续斩获甲醇燃料船舶动力系统订单，覆盖欧洲9000吨甲醇双燃料水泥运输船、国内10艘23600吨级甲醇单一燃料沿海散货船。这批订单的落地，释放的信号其实很清晰：甲醇动力不再只是“示范项目”，正在进入批量交付阶段。七一一所这次的技术路线覆盖了从传统机械推进到电力推进的多种型式——交流电力推进、直流组网电力推进、储能混合动力，适配不同船型的差异化工况。甲醇动力只是船舶动力系统演进的一个切面。从蒸汽机到柴油机，从燃气轮机到电力推进，每一次动力形式的更替，背后都是同一个问题：怎么用更少的燃料，跑更远的路，同时保证可靠。船舶动力系统，是为船舶提供各种能量的整套设备。它不只是让船跑起来，还要给发电、照明、生活设施和各种作业设备供能。它要完成的是一条能量链：燃料的化学能 → 燃烧产生热能 → 主机把热能变成旋转的机械能 → 经齿轮箱和轴系传出 → 螺旋桨把旋转变成推力 → 推动船舶前进。船舶动力装置按照主机的类型分类，主要有船舶柴油机、蒸汽机、汽轮机、燃气轮机和核动力装置等五类，各自的特点很分明：柴油机是目前应用最广的船舶动力装置。热效率高（低速机已逼近 50%）、能用廉价重油、皮实耐用，缺点是噪音和振动偏大。远洋散货船、油轮、集装箱船大多用它。它的核心逻辑是：燃油在气缸内雾化、压缩、燃烧，产生高温高压气体推动活塞做功，再通过曲轴连杆把往复运动变成旋转运动，经轴系驱动螺旋桨。靠锅炉烧出高温蒸汽推动叶轮，本质是"烧开水"。单机功率大、运转平稳，但启动慢、油耗偏高，二战后逐渐被柴油机取代，目前主要保留在大型航母和部分军舰上。燃气轮机本质上是把航空发动机的核心机搬到了船上。燃料燃烧产生高温高速气体，直接推动涡轮叶片旋转做功。

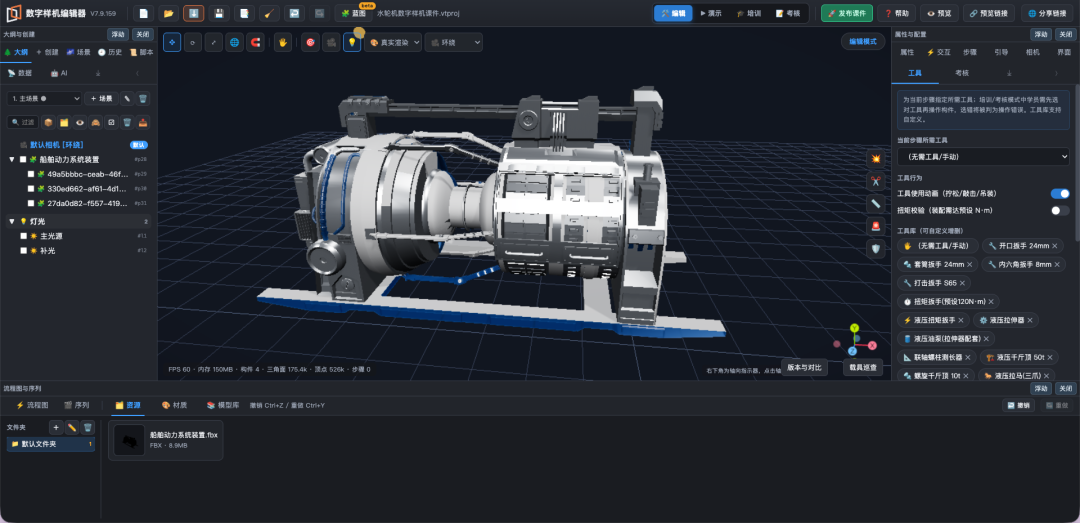

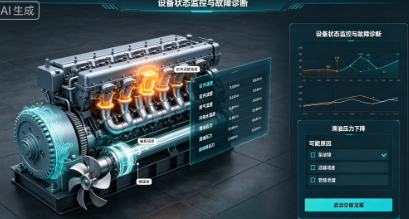

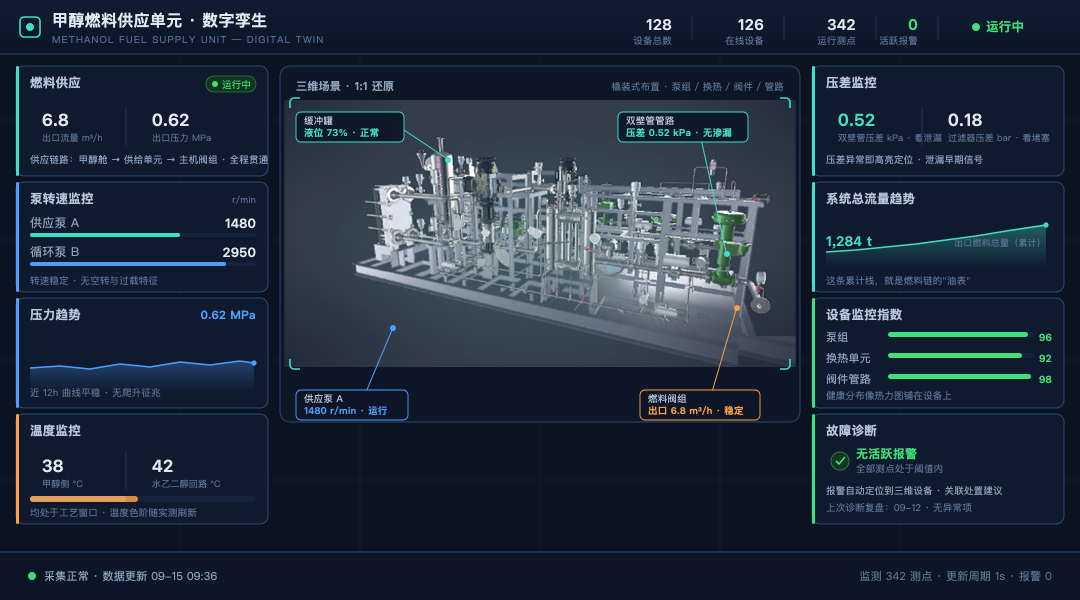

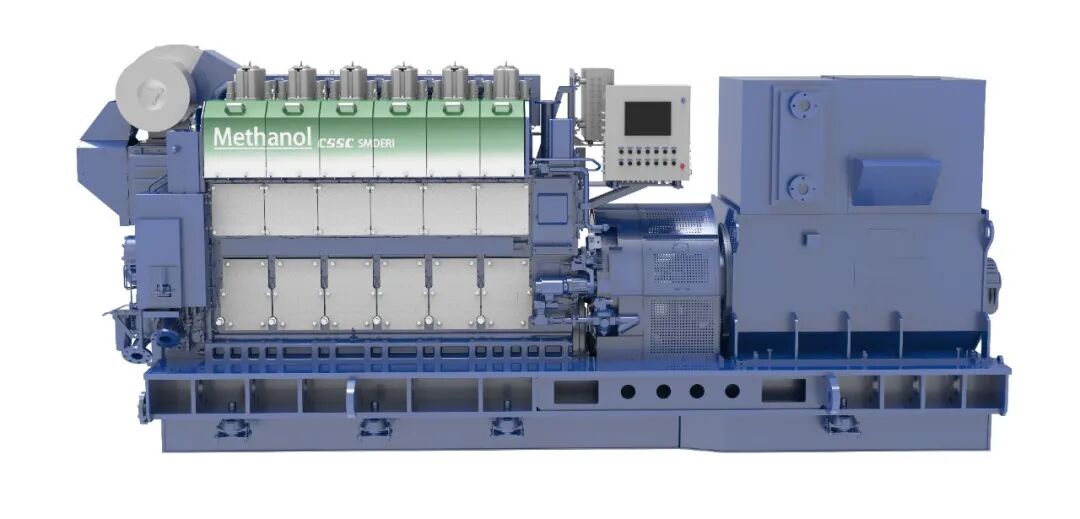

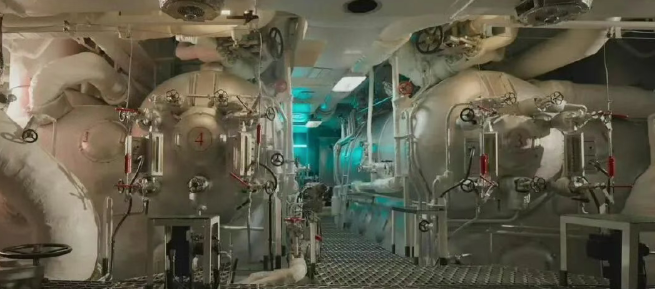

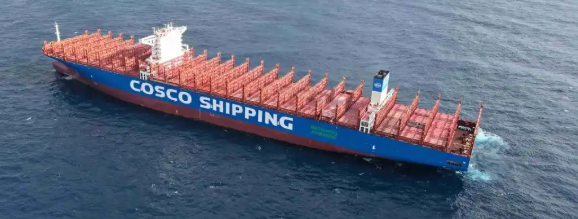

功率密度高、响应快、噪音低，但它有个致命短板：油耗极高。所以民船少见，军船是主力。军舰通常采用联合动力方案——巡航时用柴油机省油，高速时切换燃气轮机冲刺。目前，在各国的航空母舰、巡洋舰、驱逐舰以及护卫舰中约有3/4的舰船采用了燃气轮机动力装置。电力推进的逻辑是主机不直接推船，只负责发电，由电动机驱动螺旋桨。轴系短、布置灵活、噪音低，邮轮、科考船和不少新型绿色船舶在用。“中远海运天秤座”轮的甲醇双燃料改装项目就是一个典型案例。这艘20000TEU级集装箱船在改装后，年燃油消耗从3.5万吨降至0.5万吨，年碳排放从11万吨降至3.6万吨。甲醇燃料配合电力推进系统，把动力系统的效率和环保性同时推到了新高度。核动力的本质还是蒸汽动力，区别在于热源——用核反应堆代替锅炉烧水。舰船核动力主要有五种主要形式：压水反应堆、液态金属反应堆、气冷反应堆、有机反应堆和沸水反应堆，其中压水反应堆一直以来都是舰船核动力系统的最重要形式它的核心优势是无限续航。美国尼米兹级航母一次加注核燃料可运行20年，几乎不受燃料补给限制。而且核反应堆不消耗氧气，不产生二氧化碳、氮氧化物和硫氧化物，对潜艇来说还意味着不需要频繁上浮充电。但核动力的门槛极高：反应堆小型化、辐射屏蔽、安全系统、废料处理——每一项都是顶尖工程挑战。目前主要用于潜艇和大型航母，民用船舶中几乎没有应用。甲醇动力并不在上述五种主机类型之外。它属于柴油机这个大类下的燃料分支——主机类型不变，燃烧方式和燃料供给系统变了。但它带来的复杂性，值得单独说。甲醇动力的核心优势在于常温常压储存——不像LNG需要-162℃的低温舱，现有船舶改装成本可控，燃烧排放清洁。但甲醇动力也带来了新的复杂性：甲醇辛烷值高、十六烷值低，压燃困难，需要柴油作为“引燃源”；甲醇汽化潜热大，进气喷醇后混合气温度显著降低，影响压缩着火；甲醇的腐蚀性对燃料系统密封件有特殊要求。这意味着：动力系统的运行状态窗口更窄，控制精度要求更高。把上面这些动力形式串起来看，会发现一个共同的挑战：无论哪种动力，能量都要经过多级转化，每一级都在动态变化，而中间过程大部分是不可见的。主机气缸内的燃烧状态、齿轮箱内部的啮合磨损、电力推进系统中电能的实时流向——这些在真实设备上难以直观感知的过程，正是数字孪生要解决的问题。一台主机、几台发电机、齿轮箱、轴系、螺旋桨——这些设备分布在机舱的各个位置，运行数据分散在不同系统里。数字孪生做的第一件事，是把它们全部放进同一个三维场景。设备布局还原：机舱内的主机、发电机组、齿轮箱、轴系、泵组、换热器、管路，1:1还原在三维场景中。点击任意设备，弹出实时运行参数。运行状态总览：主机的转速、负荷、排温、油耗，发电机的电压、电流、功率因数，齿轮箱的油温、振动，轴系的扭矩、转速——所有核心参数汇总到一个驾驶舱看板上。设备异常时对应模型高亮。动力系统本质是一张流动的网——燃油在流、冷却水在流、蒸汽在流、电流在流。数字孪生把管路和流向的整条能量转化链路在三维场景中动态呈现：燃料从舱到机走的哪条路、冷却水走海水侧还是淡水侧、压缩空气通到哪些阀门、电力送去了哪几路；哪段通、哪段断、切换到了哪条回路，屏幕上一眼看清。从甲醇舱、供应泵、循环泵、水乙二醇换热单元到缓冲罐一路摆开，介质流向用流动光带表示。流程图比说明书管用得多。电力推进系统可以直观展示机械能→电能→机械能的二次转化过程。主机监控：缸内温度、排气温度、冷却水温度、滑油压力、曲轴箱压力——这些决定主机健康的核心参数接入三维模型。温度异常升高时对应缸头变色，压力异常波动时对应管段高亮。齿轮箱与轴系监控：齿轮箱的振动频谱、轴承温度、油液颗粒物，轴系的扭矩、振动、位移——这些反映传动链健康状态的参数实时呈现。异常时自动标注预警位置。螺旋桨与推进监控：螺旋桨的转速、扭矩、推力估算，舵系的舵角、响应时间——动力最终转化为推力的环节，在三维场景中可视化呈现。故障诊断：当某个参数超出阈值或趋势异常时，系统自动触发诊断流程。诊断结果定位到具体设备，弹出可能的原因列表。比如滑油压力下降——是泵故障、滤器堵塞、还是管路泄漏，系统给出排查方向。动力系统结构复杂，操作人员需要熟悉设备内部构造、拆装顺序、操作流程。传统培训靠图纸和现场跟班，效率低、风险高。设备拆装课件：主机吊缸、齿轮箱解体、喷油器检修、泵组拆装——这些高成本操作，用DPE数字样机编辑器做成可交互的三维课件。学员在浏览器里反复练习拆装顺序，熟悉内部结构后再上真机操作。系统原理演示：柴油机的燃烧过程、燃气轮机的气流路径、电力推进的能量流向——这些在真实设备上看不见的过程，在数字孪生平台中动态呈现。应急处置演练：主机失控、发电机跳电、舵机失灵、管路泄漏——这些高风险场景，在数字样机中模拟操作流程。学员按照正确步骤操作，系统自动判断对错。考核评估：每个拆装步骤、每个操作流程都可以设置考核点，系统自动评分，记录学员的掌握程度。从全局态势可视化到设备状态监控，从故障诊断到培训考核——需要一个能同时搞定三维场景、数据接入和交互开发的平台来承载。CIMPro孪大师的定位就在这里。多源数据接入：支持OPC UA、Modbus、MQTT等工业协议，以及主流数据库。主机控制系统、发电机管理系统、传感器网络的数据全部接入三维场景。实时数据驱动：数据接入后驱动三维模型同步变化。转速变了模型跟着转，温度变了模型变色，压力异常了管段高亮。模型是“活”的，不是预编排的动画。零代码搭建：80%的标准场景通过拖拽配置完成场景搭建和数据绑定，不用写代码，不用等开发排期；20%的复杂业务逻辑和系统集成需求，可通过API接口进行低代码扩展。国产信创适配：自研图形引擎，适配国产操作系统和CPU，支持私有化部署。涉及船舶动力系统的敏感数据，这一点是硬门槛。DPE数字样机编辑器：动力系统的拆装培训课件用DPE制作，与孪生场景共用同一套模型资产。一次建模，培训、运维、监控多处受益。留言“动力”领取船海行业数字孪生项目现成模板Demo+CIMPro孪大师&DPE数字样机编辑器免费试用。
