数字孪生案例｜海缆制造厂数字孪生：车间、产线、安全、物流，一张图管到底

海缆是海上风电、跨海通信的“血管”，但它的制造过程，远比想象中复杂。

一条高压海缆，从铜杆拉丝到绞线、挤铅、挤塑、成缆、铠装，要经过十几道工序。产线长、设备重、工艺链条动辄上百米。一栋高压立塔从地面直插楼顶，立绞机、框绞机、牵引机、挤铅机、堆垛机沿着工艺流一字排开。厂长想要看一眼"现在整条产线跑得怎么样"，得从立塔爬到悬链楼，再走到卧缆车间。——每个环节的数据散落在不同系统里，管理者很难在统一视图中掌握全厂动态。

态势看不见：今天出勤多少人、立塔跑没跑、订单交付到哪一步、电耗水耗有没有异常——这些数据散落在十几个系统里。

设备看不见：挤铅机的熔炉温度、绞线的电缆直径、铅层包覆精度，这些直接决定产品能不能用的参数，平时锁在操作工的班组记录本里。等质检发现问题，几百米缆已经下线了。

风险看不见：海缆厂是典型的高危场景——动火作业、登高作业、高压立塔三线并行。风险点位在哪、哪个区域正在升级告警，靠安全员拿对讲机一层层喊。

物流看不见：原材料、半成品、满盘空盘在仓库和工位之间流转，AGV跑哪条动线、6个仓库还剩多少库容，全靠人工排产拍脑袋。

国内某头部海缆制造企业，基于CIMPro孪大师打造了一套海缆制造数字孪生系统，覆盖综合态势、设备管理、安全四色图、厂内物流四个维度，将生产、设备、能耗、安全、物料数据统一接入三维场景，实现全流程可视化管控。

案例同款模板demo可评论“海缆”（或点击公众号主菜单“领干货”）获取。

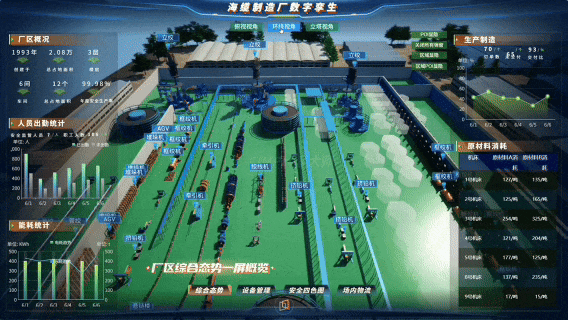

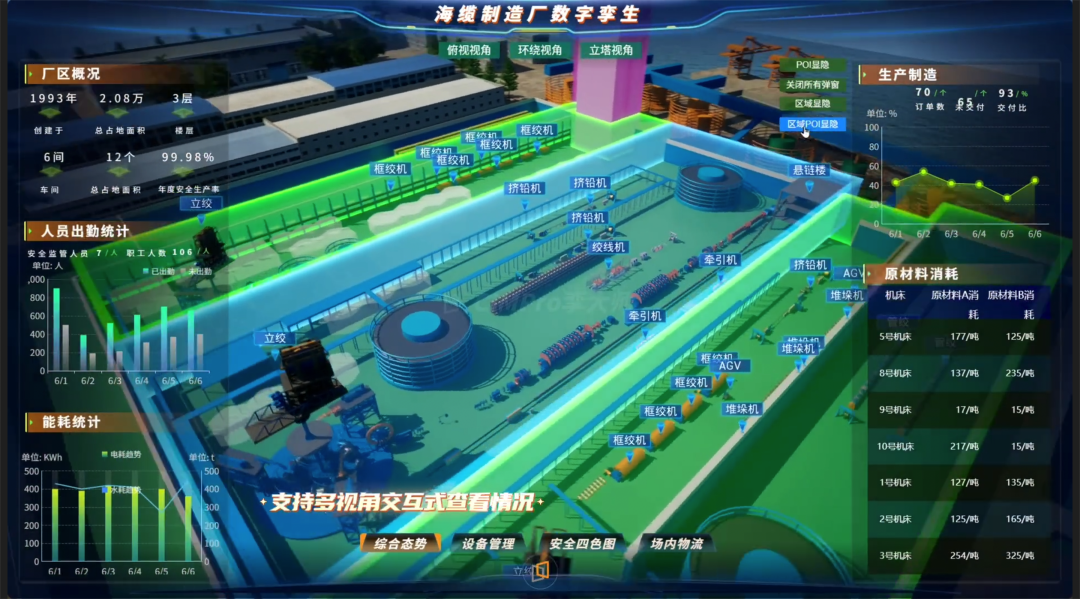

厂区概览：1:1还原海缆制造厂的整体布局——创建时间、占地面积、楼层分布、车间分区、安全生产率一屏呈现。从高空俯瞰，可以清晰看到立塔、卧缆车间、悬链楼、仓储区的空间位置关系。场景支持360°旋转、缩放，提供沉浸式的全局视角。

能耗监测：水、电、气等能耗趋势动态呈现，辅助评估生产负荷和能源效率。

生产与订单：订单数、未支付、支付比等经营数据和工厂实景一目了然。

原材料消耗：机床运行状态、原材料消耗趋势实时更新，帮助管理者快速判断生产节奏是否正常。

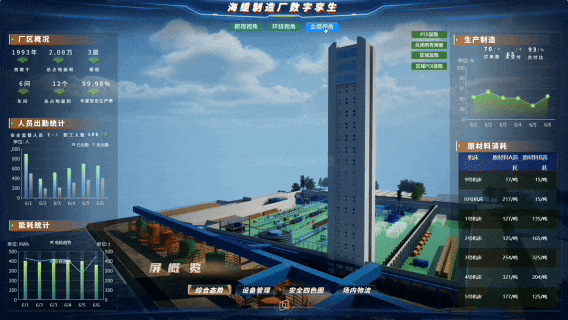

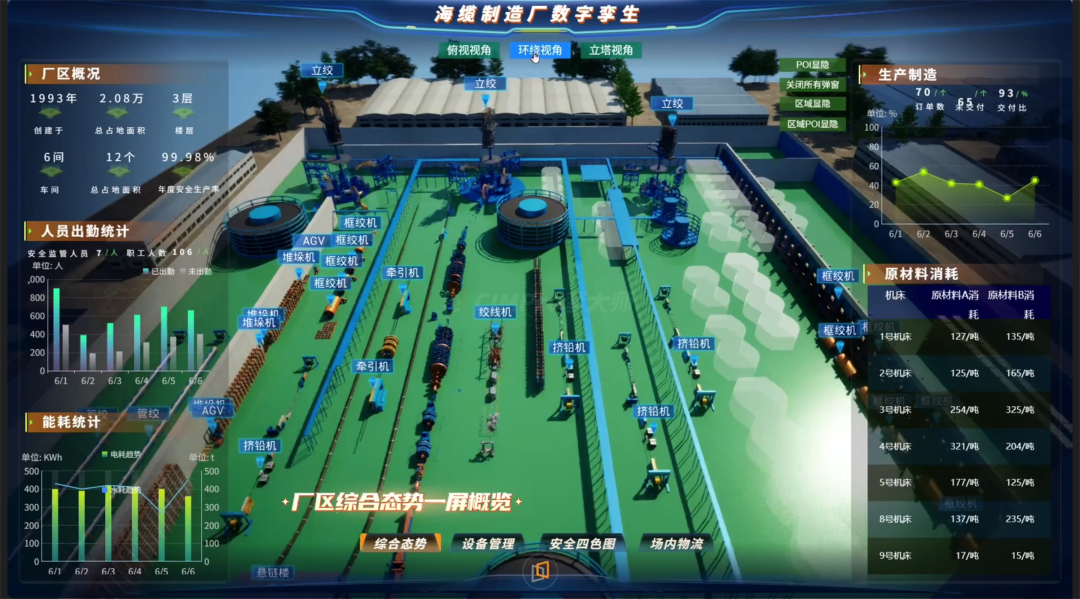

多视角切换：支持俯视视角、环绕视角、立塔视角等多视角切换，一键聚焦高压立塔、立绞机、框绞机、牵引机、悬链楼、挤铅机、堆垛机等关键区域。

POI标签与设备参数查看：点击任意设备POI标签，弹出详情卡片。

• 技术参数：主电机功率、挤铅筒加热功率、电气控制系统品牌/规格、齿轮箱品牌/规格、电源配置等。

• 生产信息：当前项目、产品规格、生产线温度、熔炉温度、电缆直径、铅层包覆直径等。

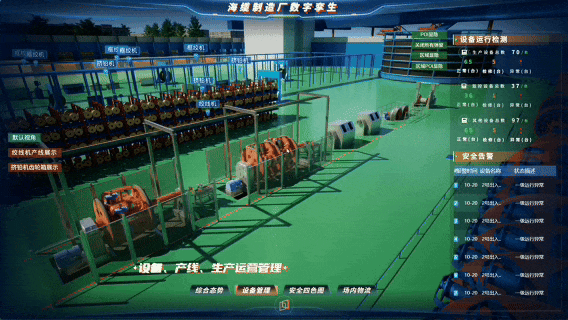

设备运行监测：生产设备总数按正常、检修、异常分类统计，监控设备总数、其他设备总数同步呈现。安全告警列表（报警时间、设备名称、状态描述）实时滚动更新。

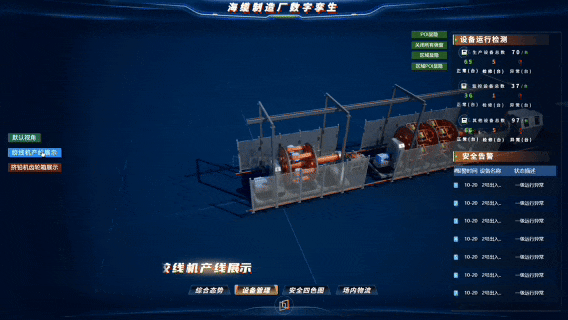

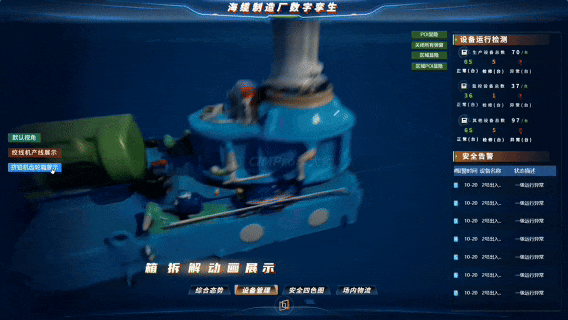

绞线机产线展示与挤铅机齿轮箱拆解：在三维场景中高亮展示绞线机产线全貌，支持视角一键聚焦。挤铅机齿轮箱支持交互式拆解动画——结构逐层打开，辅助工程师查看内部构造、理解传动逻辑。齿轮箱内部结构、传动路径一目了然。

这一块也可以使用孪大师的DPE数字样机编辑器。（留言“样机”领使用地址）

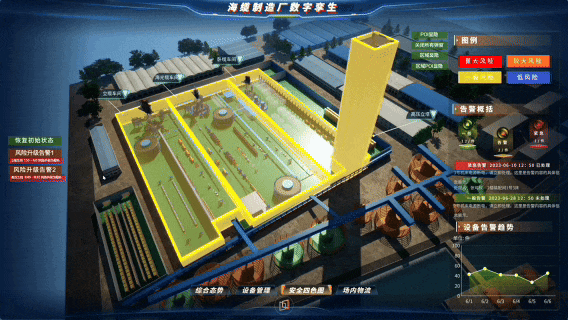

四色图展示：整个厂区按风险等级渲染成四色：红（重大）、橙（较大）、黄（一般）、蓝（低风险）。动火登高作业区、高压立塔、卧缆车间——这几个海缆厂典型的高危点位，在三维场景里一眼锁定，直观呈现全厂安全态势。

告警概括：集成紧急告警、一般告警列表，设备告警趋势图动态更新。支持恢复初始状态、风险升级告警1、风险升级告警2等多级告警场景切换。

重点区域管控：动火登高作业、高压立塔、卧缆车间等高风险区域在场景中高亮标注，辅助安全管理人员快速定位重点区域。

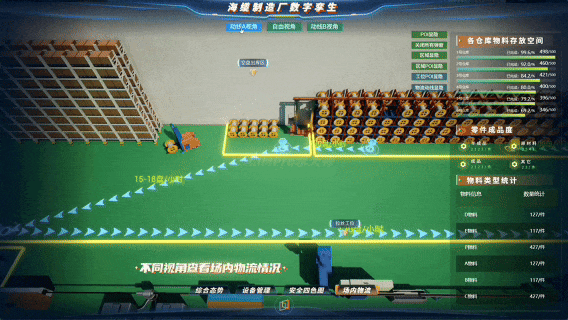

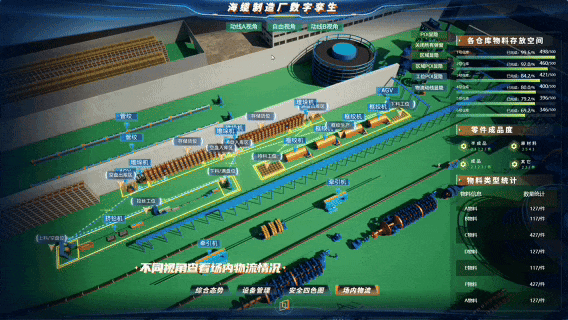

AGV物流动线：AGV在厂内的实时运行路径在三维场景中动态呈现，支持动线A视角、动线B视角、自由视角切换，管理者可以直观看到物料从拉丝工位到框绞机、从存储货位到下料区的完整流转路径。

仓库物料存放可视化：1-6号仓库的物料存放空间、存放百分比、余量实时显示。点击仓库POI，弹出详情卡片展示存放物料清单。

物料类型统计：半成品、成品、原材料、其他等物料类型按类别统计数量。物料信息、数量统计等数据在数据看板中实时更新，辅助库存管理和生产调度。

全流程节点可视化：从空盘入库、上料、拉丝工位、管绞、框绞生产、挤铅机、牵引机，到满盘入库、空盘出库、堆垛机调度、待料工位——物流节点全部映射进三维场景，点击节点即看该环节的实时状态。

本项目能在数周内快速落地，核心在于选对了开发工具——CIMPro孪大师。

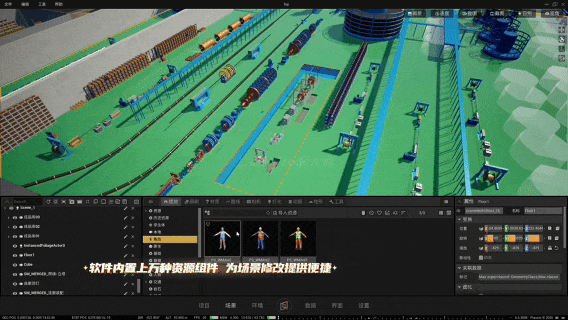

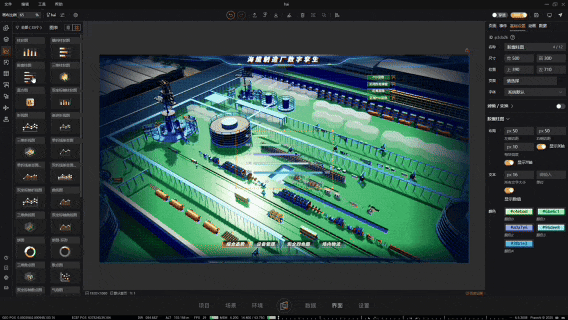

零代码/低代码开发：传统方式做三维可视化，需要专业三维开发团队、大量手写代码。CIMPro孪大师支持拖拽配置，内置海量模型库、特效库、UI组件库等现成资产与模板，平台内置的API接口也支持与React、Vue等主流前端框架集成，降低二次开发难度。

多源数据融合与实时驱动：海缆制造涉及MES、ERP、SCADA、设备管理、安全系统等多个业务系统，数据格式各异。CIMPro孪大师支持多种数据源接入方式——包括数据库（MySQL、达梦、人大金仓等）、API接口、OPC协议等——实现了生产、设备、能源、安全数据的统一汇聚与实时驱动。

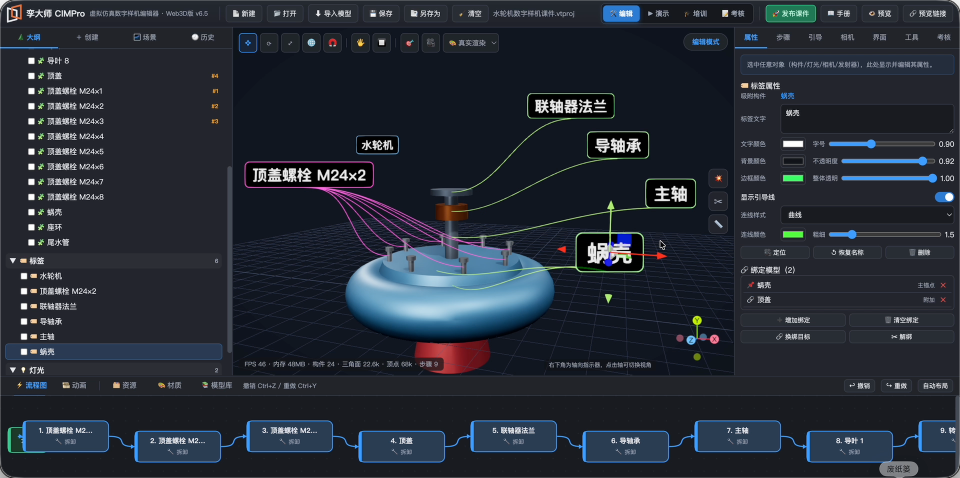

数字样机DPE：平台内置的DPE数字样机编辑器，支持工程师将挤铅机、绞线机等核心设备导入浏览器，完成装配验证、拆装培训与维修指导。设备样机与产线孪生体共用同一套模型资产底座，一次建模多处受益——培训课件、运维演示、数字孪生监控同步复用。

私有化部署与国产信创适配：平台支持私有化部署模式，满足海缆制造企业对数据安全的要求。基于自研图形引擎PiCIMOS，完全自主可控，兼容国产软硬件环境。

留言“海缆”领取：

✅ CIMPro孪大师数字孪生开发工具全功能免费下载试用

✅ 海缆/船舶海洋行业数字孪生现成项目模板demo

✅ DPE数字样机编辑器免费试用
