学会这招，你的SolidWorks模型立刻“活”起来！90%的工程师还不知道这个新玩法

模型建完了，总觉得“差了点意思”。静态图只能展示“形”，展示不了“势”。想做个简单的装配动画、动态演示，还要学 3ds Max、Unity，门槛高到劝退。

其实，你的SolidWorks模型，早就可以做更多事。只需要5步。

SolidWorks建模→将模型导入CIMPro孪大师→拖拽式搭建三维场景→将数据与模型绑定→应用交付。

无需编程和三维可视化基础，花几个小时，就能把它比变成一个可交互的数字孪生场景。

将SolidWorks模型导入孪大师进行3D可视化开发的详细步骤

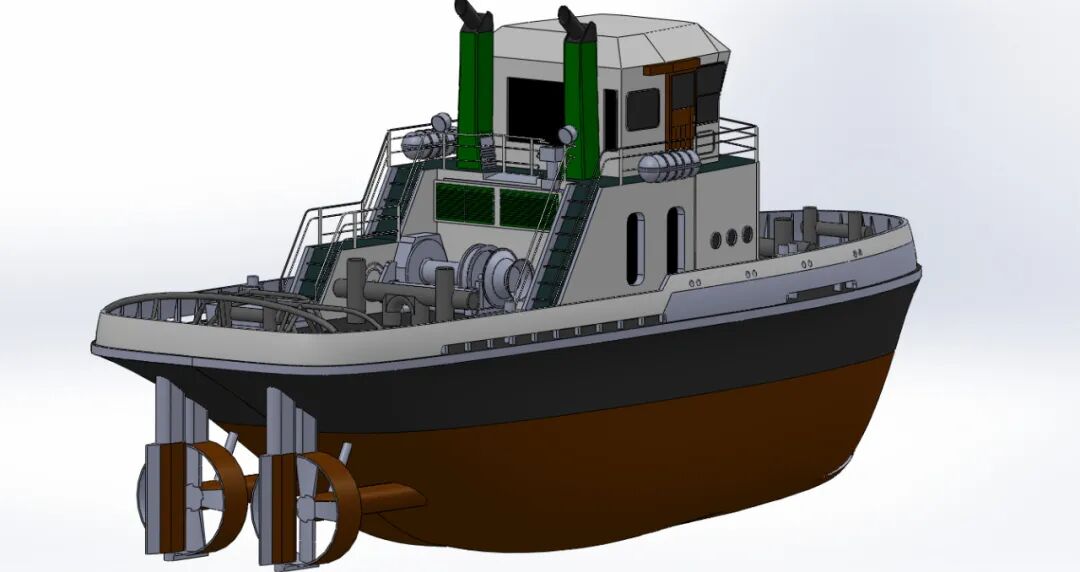

以船舶海运应用场景为例，用CIMPro孪大师，手把手带你走一遍。

低门槛：无需编程 / 三维可视化基础，SolidWorks 设计师半天即可上手

高适配：完美兼容机械设计 / 设备建模等场景

高效率：从模型到孪生 demo，时间从几周压缩到几小时

强赋能：让设计师从「画图的」升级为「提供数字化解决方案的」，提升职场议价能力

第1步：SolidWorks模型导出

将SolidWorks模型导出为FBX、OBJ等通用格式，或通过Datasmith插件导出为专用交换格式，以最大程度保留模型的层级结构、材质和动画信息。

详细操作：【操作指南】CIMPro孪大师Solidworks模型Datasmith导出教程

核心要点：

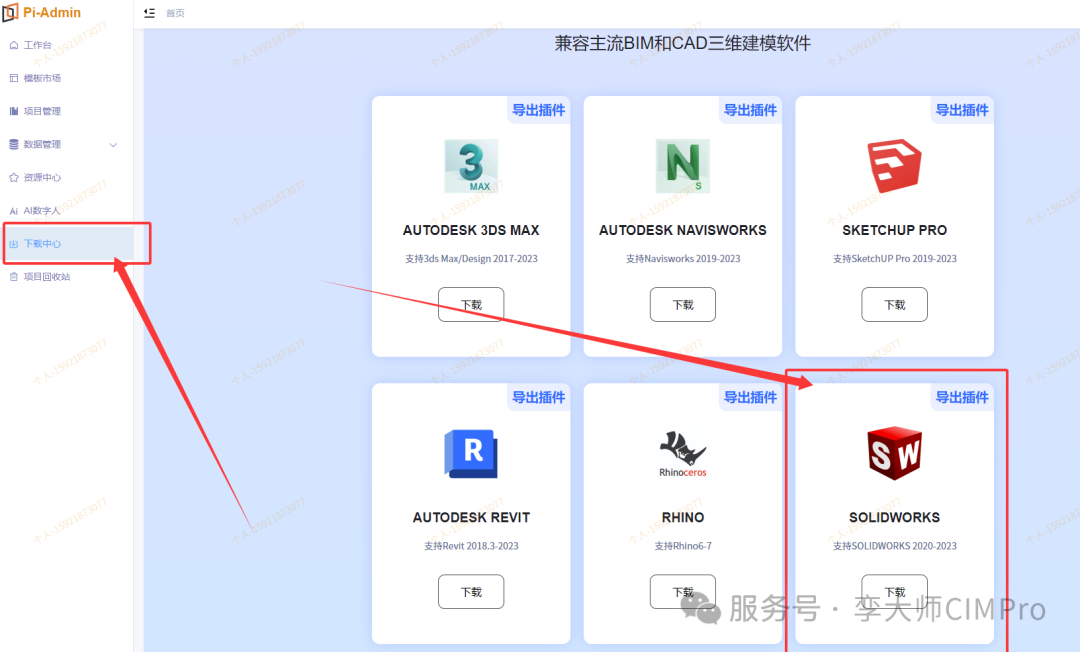

下载插件：孪大师官网www.cimpro.cn登录后进入【工作台】→【下载中心】，下载SolidWorks导出插件（支持SW 2020-2023版本）

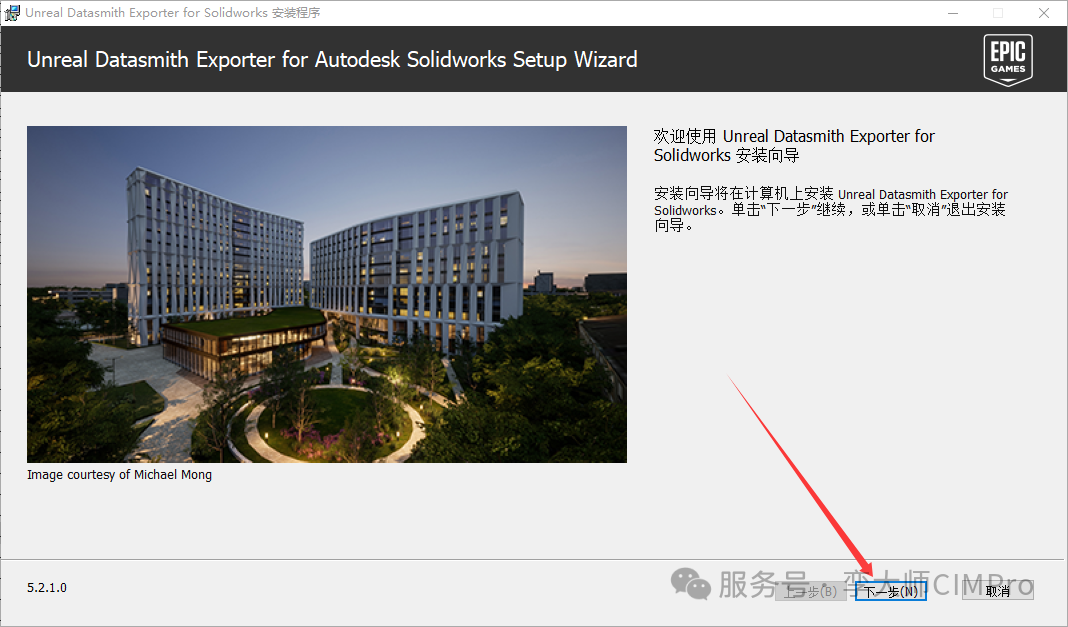

安装插件：双击.msi文件，按向导安装（建议关闭SolidWorks）

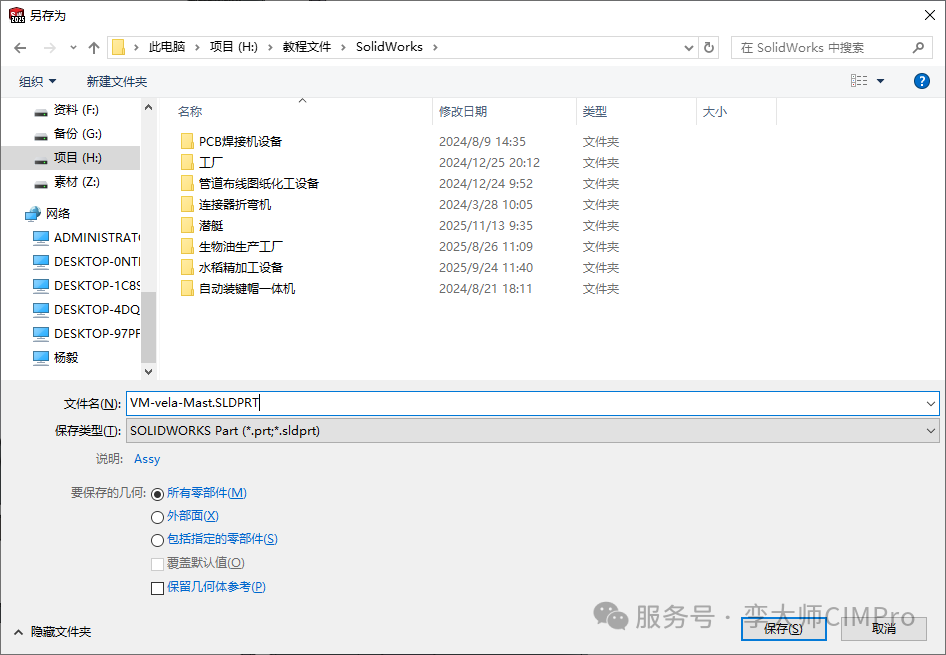

模型准备：⚠️ 关键——如果模型是SLDASM装配体格式，必须先另存为SLDPRT零部件格式（选择“所有零部件”）

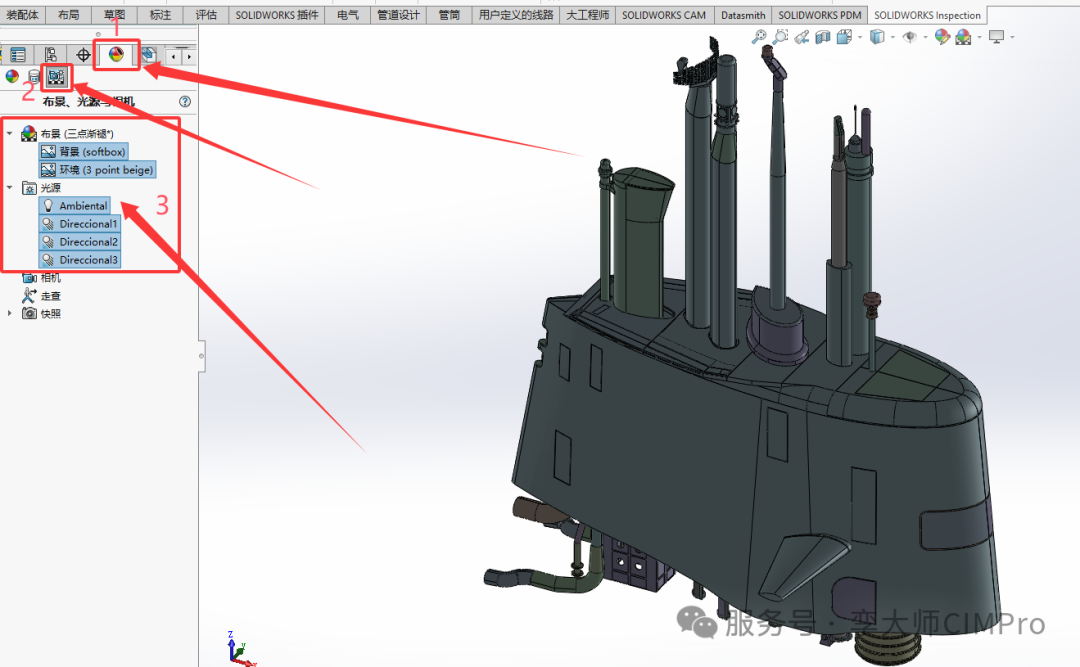

清理场景：删除“布景和光源”编辑器中的所有背景、环境、光源（避免将无关信息带入孪生场景）

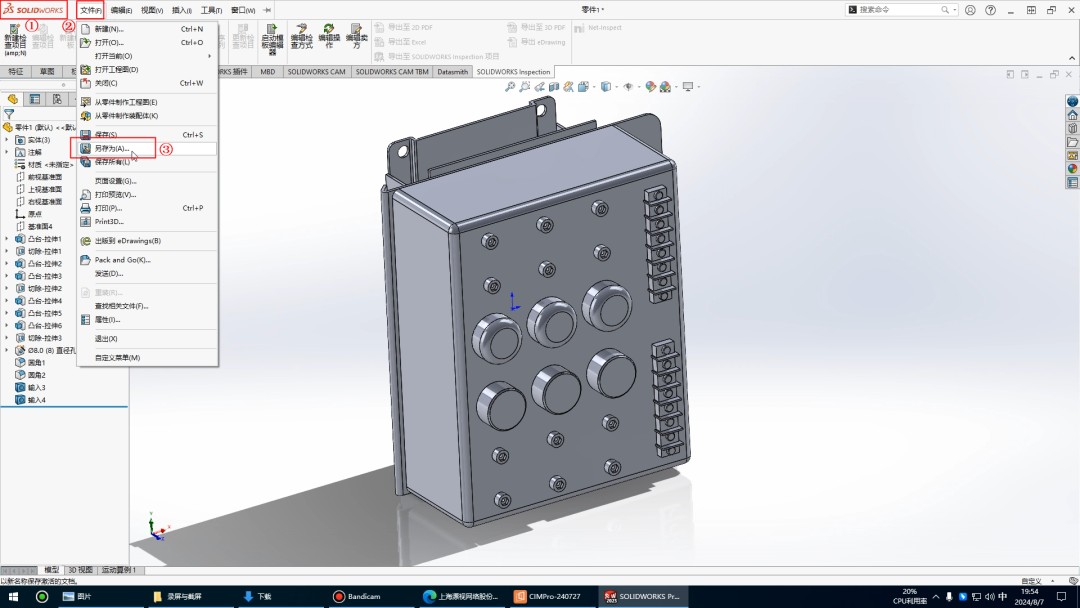

导出：文件→另存为，选择“Unreal Datasmith (*.udatasmith)”，文件名只能用字母、数字和下划线，路径避免中文

第2步：导入CIMPro孪大师，快速搭建场景

下载与安装

打开官网 www.cimpro.cn，注册成功后，进入【工作台】，下载客户端和资源包。

导入模型（Datasmith方式为例）

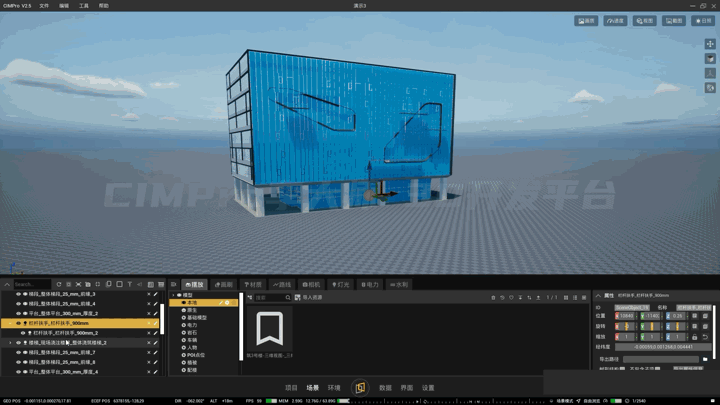

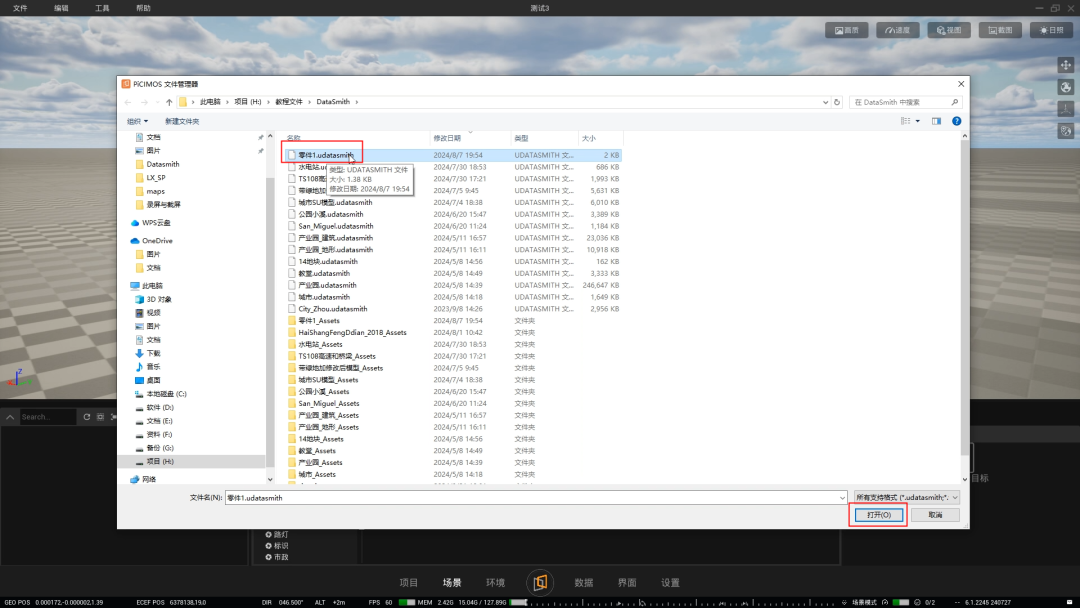

在CIMPro孪大师中，通过【摆放】-【本地】-【导入资源】功能，选择刚才导出的.udatasmith文件，点击导入。CIMPro孪大师能完美继承模型的几何精度、装配关系和材质属性。

📘 详细操作：【操作指南】CIMPro孪大师SolidWorks模型导入

核心要点：

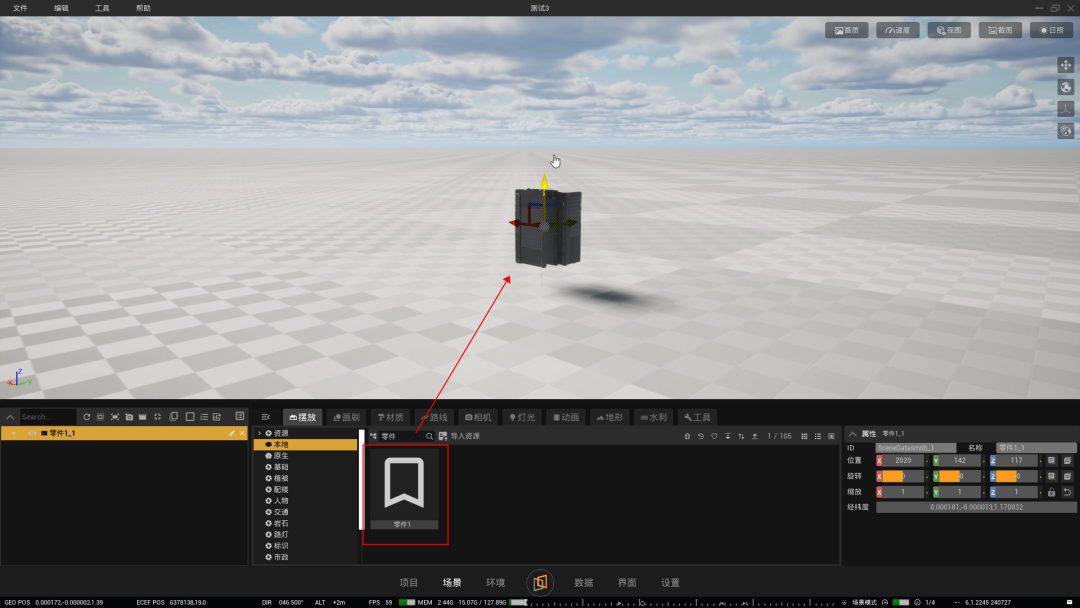

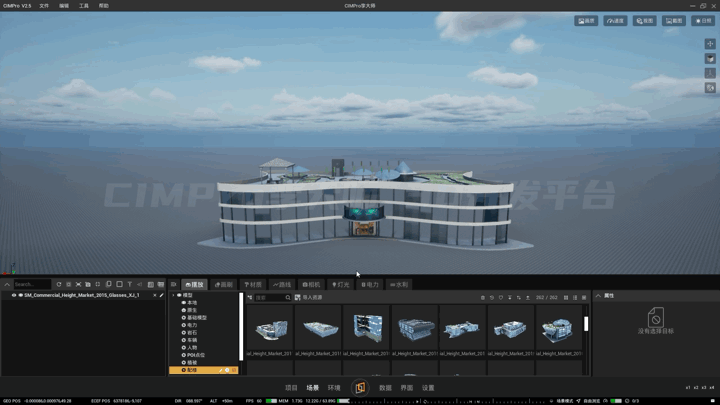

导入完成后，将模型从资源库拖入场景中即可开始编辑

如需调整位置/比例/旋转，直接在右侧工具栏操作

第3步：场景编辑——让模型“活”起来

模型导进来了，现在开始搭建场景。这部分完全是拖拽式操作，不用写一行代码。

📘 详细操作：【操作指南】CIMPro场景编辑，更丰富、更简单、更高效

核心要点：

PBR材质编辑

点击功能栏【材质】按钮，从海量PBR材质库中拖拽所需材质到模型上即可。支持精细调节漫反射、自发光、反射、粗糙度、金属度等参数。

画刷快速布置周边元素

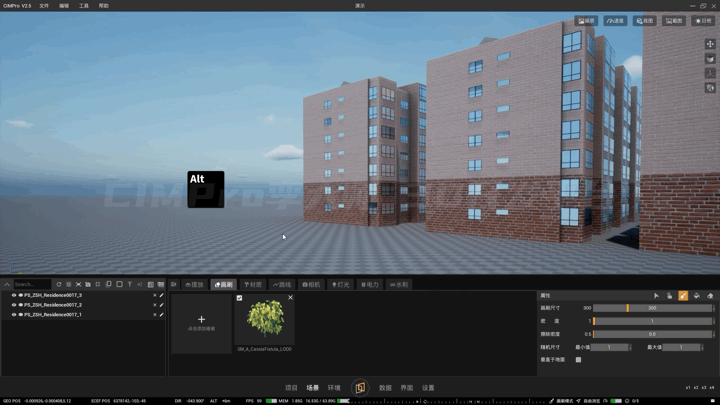

使用【画刷】工具，按住Alt键拖拽鼠标，就能像“刷子”一样批量绘制树木、浮标等重复元素，可调节密度、随机尺寸。

💡CIMPro孪大师的模型库涵盖城市建筑、市政交通、水利电力等高精度模型，直接拿来用，通用装饰性模型不用自己建，持续更新。

路径、灯光、环境设置

展示船舶航线或管线布局可用【路线】工具。

阵列/线条：按住Alt键绘制路径，自动生成模型序列

散布：在指定区域内随机分布模型，快速生成“船舶群”

点击【灯光】，可添加点光源、面光源、射灯。点击功能栏的【环境】，可以进行时间、天气设置，参数化调节。

第4步：数据对接实时驱动模型变化

数字孪生的核心是“数据驱动”。这一步，我们要让模型根据真实数据变化状态。

在CIMPro孪大师中，这通过 “孪生体编辑器” 实现。其本质是建立一个 “数据-规则-可视化效果” 的映射关系。

数据：来自传感器、数据库、API的实时或历史数据。

规则：你设定的判断条件（如“温度>阈值”）。

效果：模型对应的颜色、位置、透明度等视觉变化。

接入数据源

CIMPro孪大师支持连接海量数据源：

工业协议：OPC UA、Modbus、PLC、SCADA
数据库：MySQL、SQL Server、Oracle、达梦等
视频流：rtmp、rtsp、flv、m3u8、ts协议
仿真数据：AnyLogic、FlexSim、ANSYS、MATLAB
模型：Catia、SolidWorks、UG、Creo、Blender等

让模型根据数据变化

以机械臂的实时角度根据来自PLC或者仿真数据驱动转动为例：

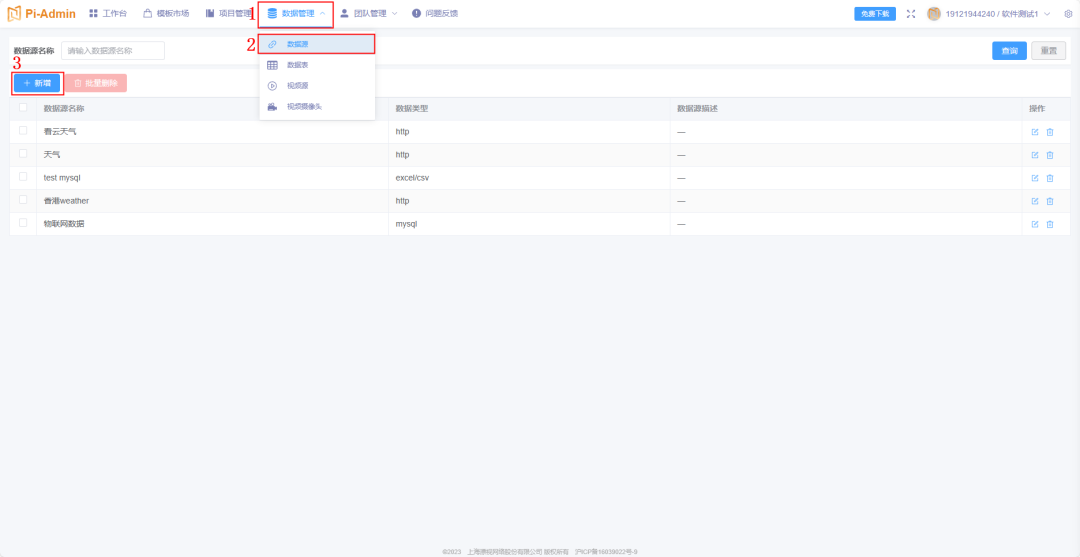

进入PiAdmin个人中心。点击【数据管理】，选择下拉菜单中的【数据源】,选择数据源类型。

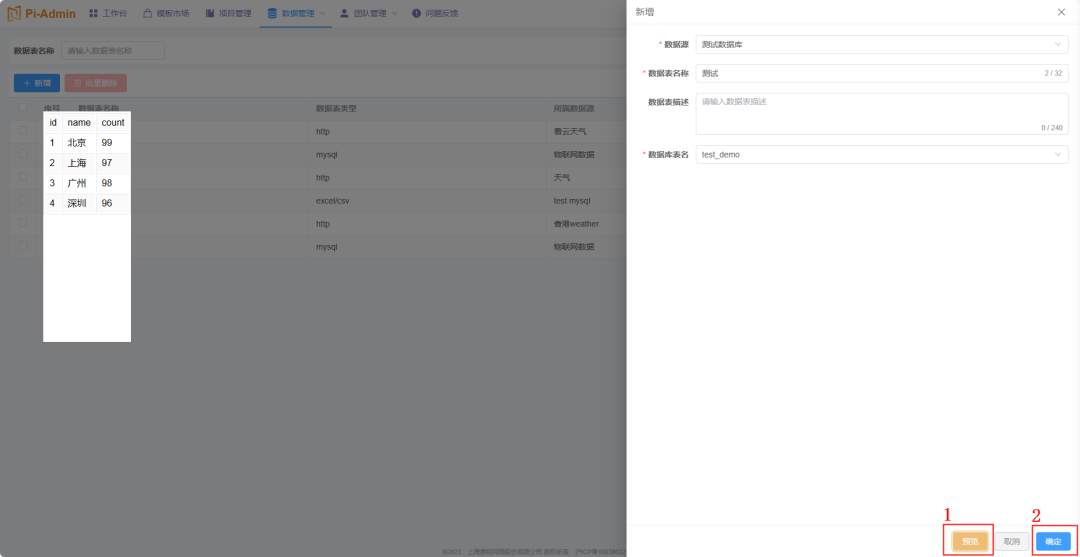

点击【数据表】→【新增】，选择刚才创建的数据源，确认能读到“关节1角度”字段

1.选中机械臂的“关节1”模型

2.点击“添加数据绑定”，选择刚才创建的数据表 → 选择“关节1角度”字段

3.设置驱动规则如：

数据值 0° → 模型旋转 0°

数据值 90° → 模型旋转 90°

数据值 180° → 模型旋转 180°

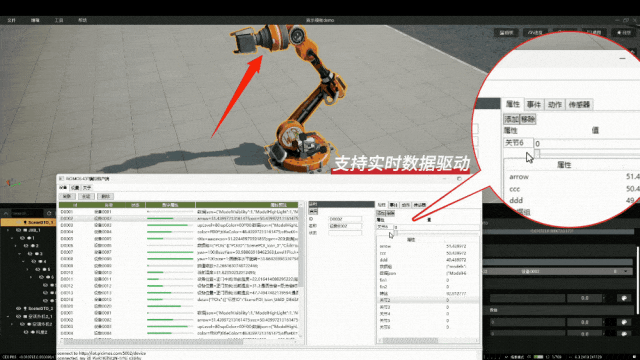

只要数据源更新，机械臂模型就会实时跟随转动。

第5步：交互开发与交付

添加交互组件

平台内置了丰富的交互组件，直接拖拽使用：

按钮：点击触发动作（如显示/隐藏设备信息）
图表：柱状图、饼图、雷达图等30余种样式，一键绑定数据
导航：单选、下拉、3D大纲视图
弹窗：点击模型弹出设备参数窗口

发布与交付

CIMPro孪大师支持多种交付方式：

PCZ文件：平台专用格式，适合内部协作
EXE打包：生成独立可执行文件，客户双击就能运行，无需安装任何软件
云渲染：生成网页链接，客户在浏览器里直接打开
私有化部署：部署在客户自己的服务器上，数据完全可控

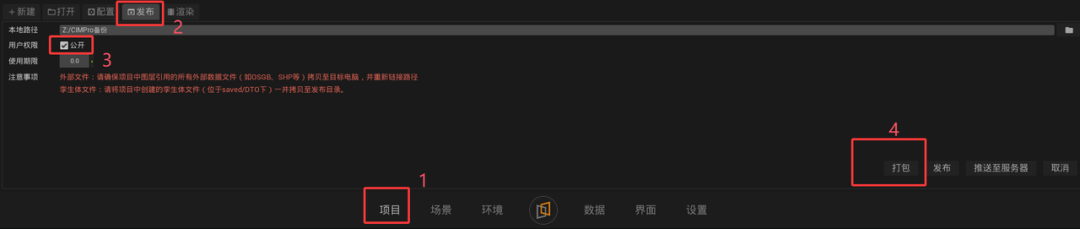

操作：点击顶部【项目】→【发布】，选择打包方式，等几分钟就能拿到交付文件

详见：【操作指南】CIMPro孪大师项目打包、发布、迁移和删除备份制作教程

扫码领取软件下载&模型库资源包&教程资料：

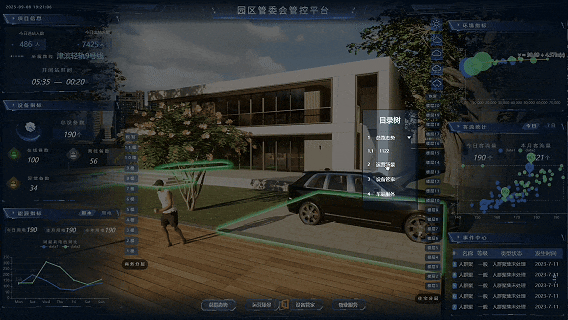

实战案例

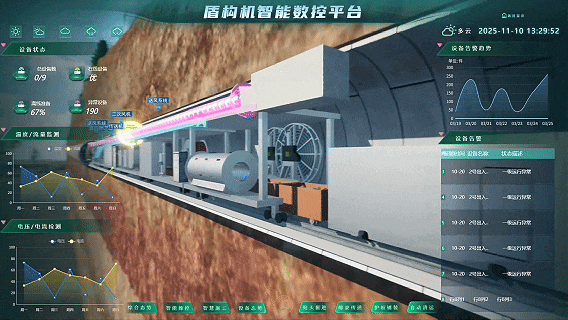

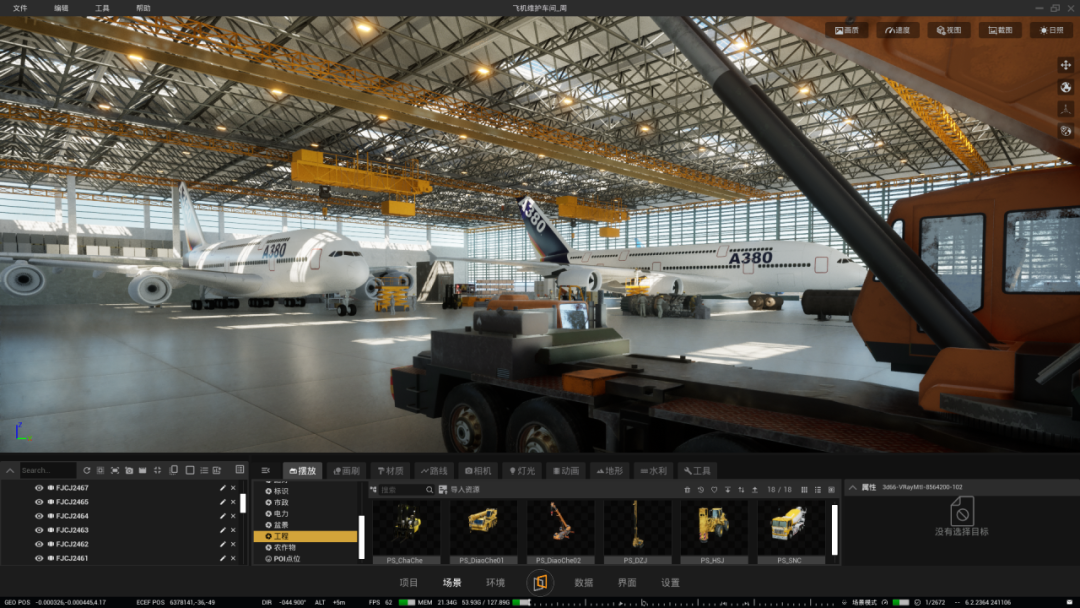

别以为这是“未来科技”。众多SolidWorks工程师，已经用CIMPro孪大师把模型“变活”了。（可扫码领取图片同款模板，导入即用）

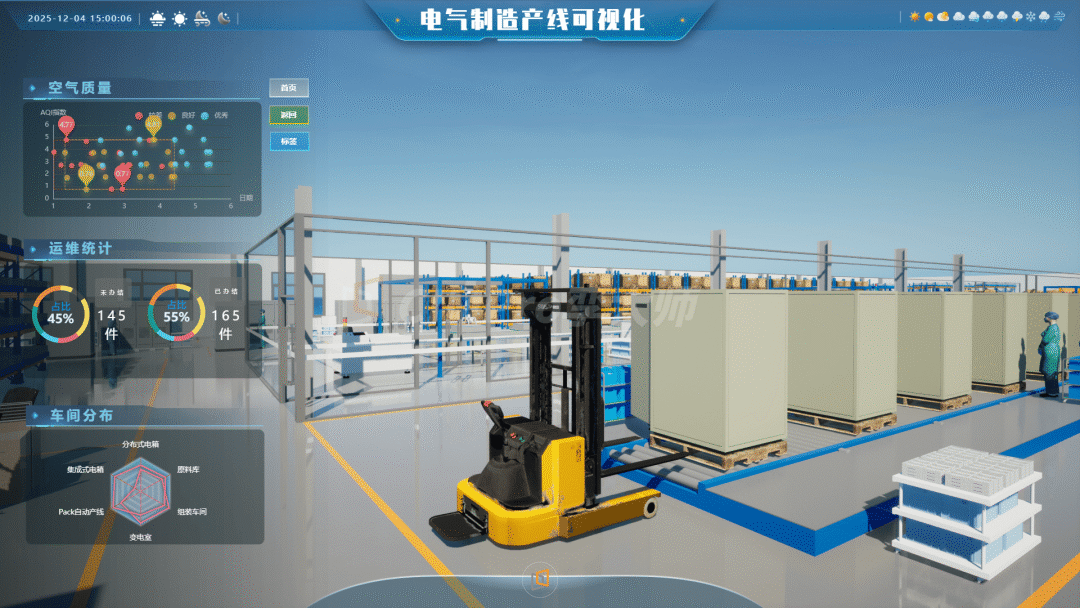

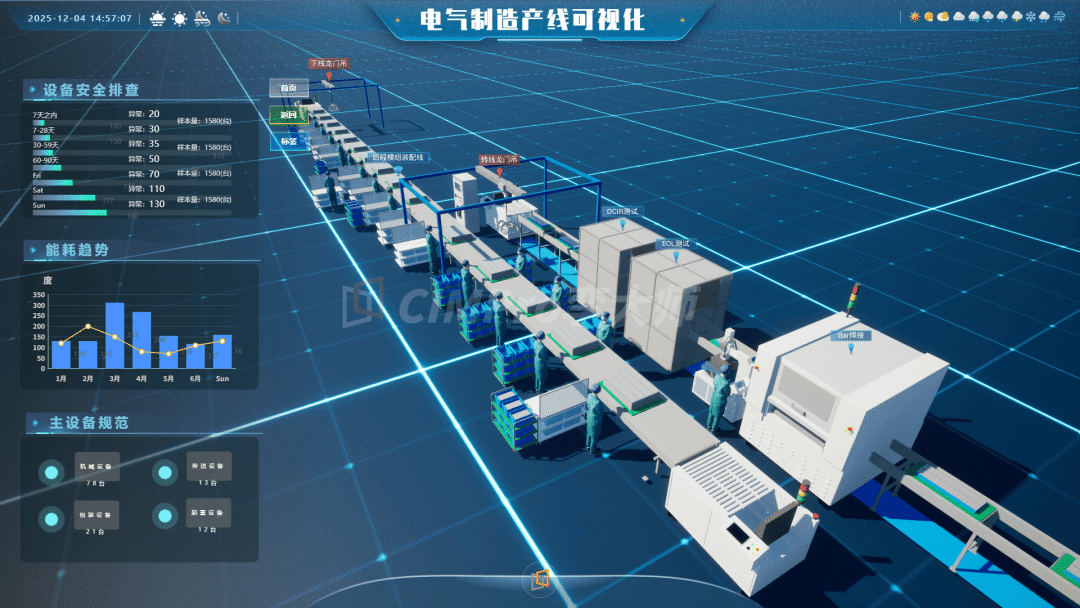

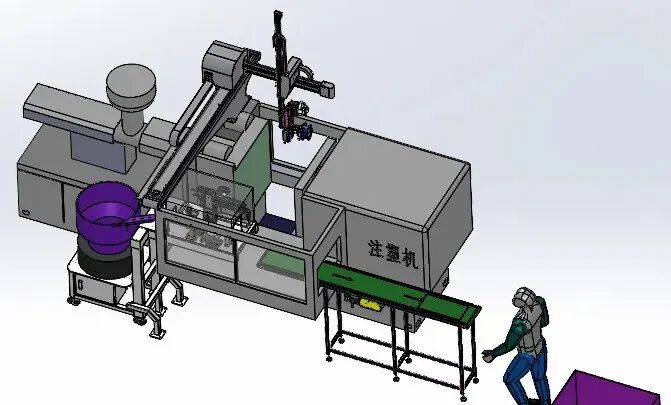

工业制造

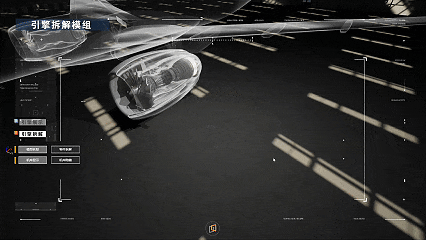

航空航天

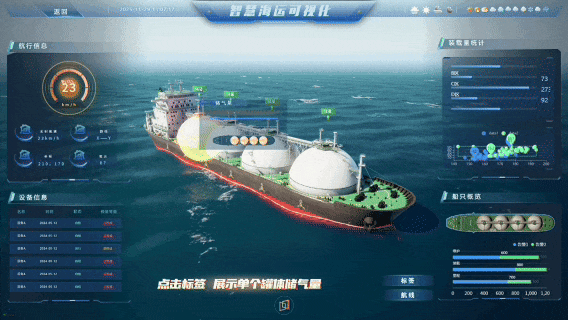

船舶海洋

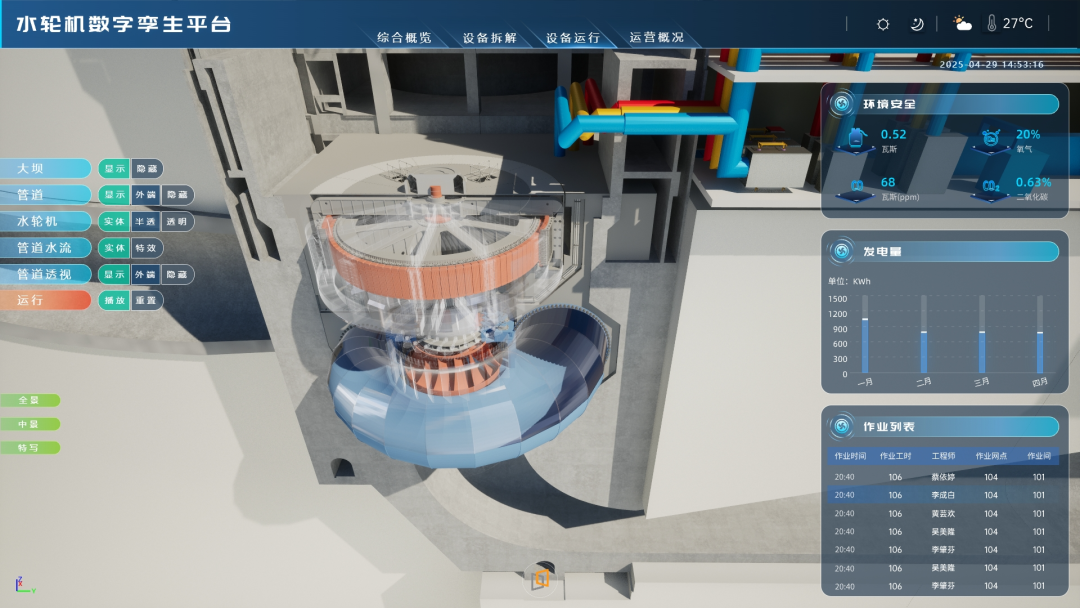

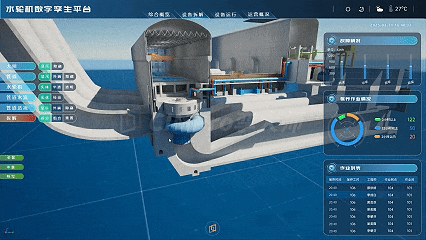

水利水电

建筑施工

之前	之后
截图、录屏、PPT	可交互的三维场景
“能转个角度看看吗？”	客户自己拖拽、旋转、缩放
改模型→导文件→发截图，来回折腾	孪生场景里直接调，实时看到效果
运动算例卡顿，外包动画太贵	绑定数据后模型自动动，不写代码
模型悬在白色背景里	叠加GIS、海洋、天气，放在真实环境中
参数写在PPT里，客户“看个数字”	点击模型弹窗，实时数据一目了然
学3ds Max、Unity，门槛劝退	拖拽操作，几小时上手
