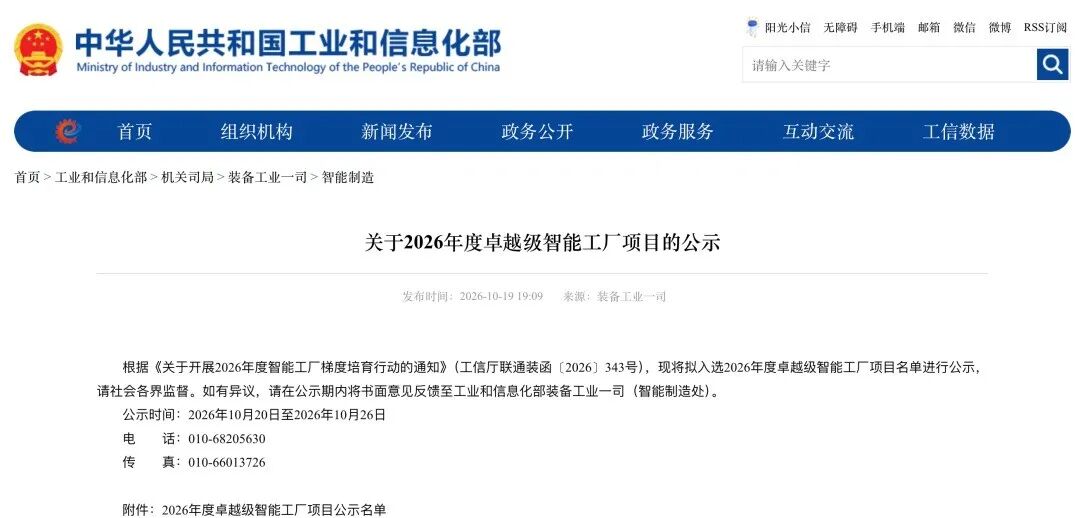

刚结束公示的2026年度卓越级智能工厂项目名单，让智能制造的目光再次回归生产现场。比起宏大的园区规划与概念堆砌，真正能跑通效益的升级，往往藏在单条产线、单个工位的细节里。
比如这个重型焊接工作站的案例：以数字孪生贯穿全流程，从前期装配拆解虚拟验证，到一线SOP可视化指导，再到日常产线智能化运维，全链路落地数字化能力，最终实现综合人效提升64.9%。没有堆砌天价硬件，只靠一套“数字样机+产线孪生”的组合拳，就破解了重工焊接行业“调试慢、培训难、运维粗”的共性痛点。
目前该项目已申报视听系统典型案例，成为离散制造领域数字孪生落地生产的示范参考。
一、焊不动、调不起、教不会：重工焊接的共性死穴
对于重型构件焊接这类离散制造工序来说，智能化改造的痛点从来不是“买不买得起机器人”，而是“买来了能不能用好”。这三个死穴，几乎所有重工车间都绕不开：
改前看不见：试错成本高到离谱
自动焊接站由机器人、变位机、非标夹具等多设备耦合而成，焊枪能不能够到焊缝、夹具会不会干涉，往往要等设备进厂安装调试才知道。一旦出问题，重新示教机器人、修改工装，动辄就是数周停线，损失动辄几十万。

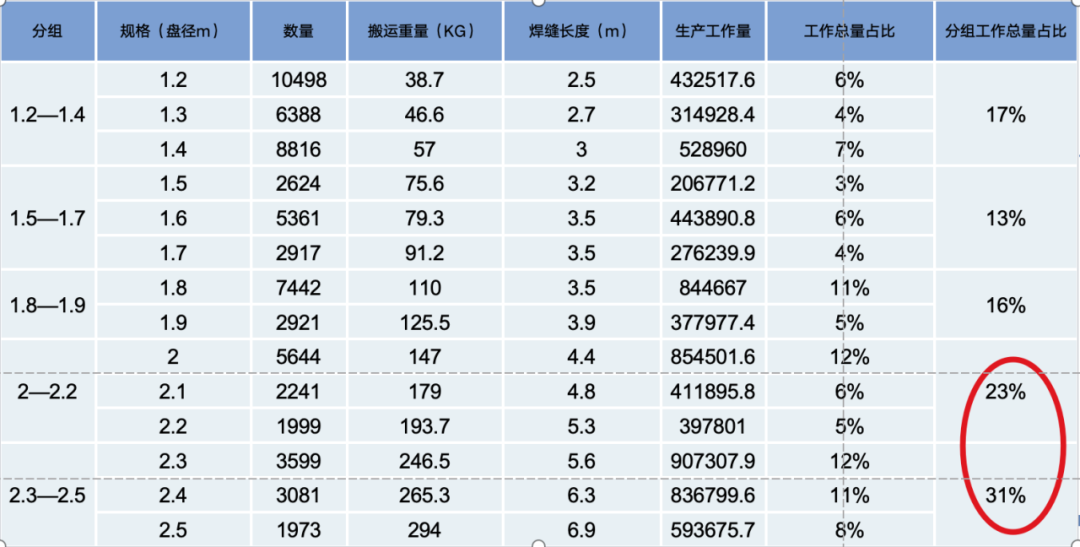

图1 各规格综合产量及工作量分析表
跑起来算不准：工艺调优全靠经验
一条产线覆盖几十上百种工件规格，换型参数全靠老师傅手感；焊接电流、送丝速度、节拍瓶颈散落在不同系统里，没有统一的三维载体，NG焊点出在哪、节拍卡在哪，只能靠反复试焊摸规律，材料和时间都浪费严重。

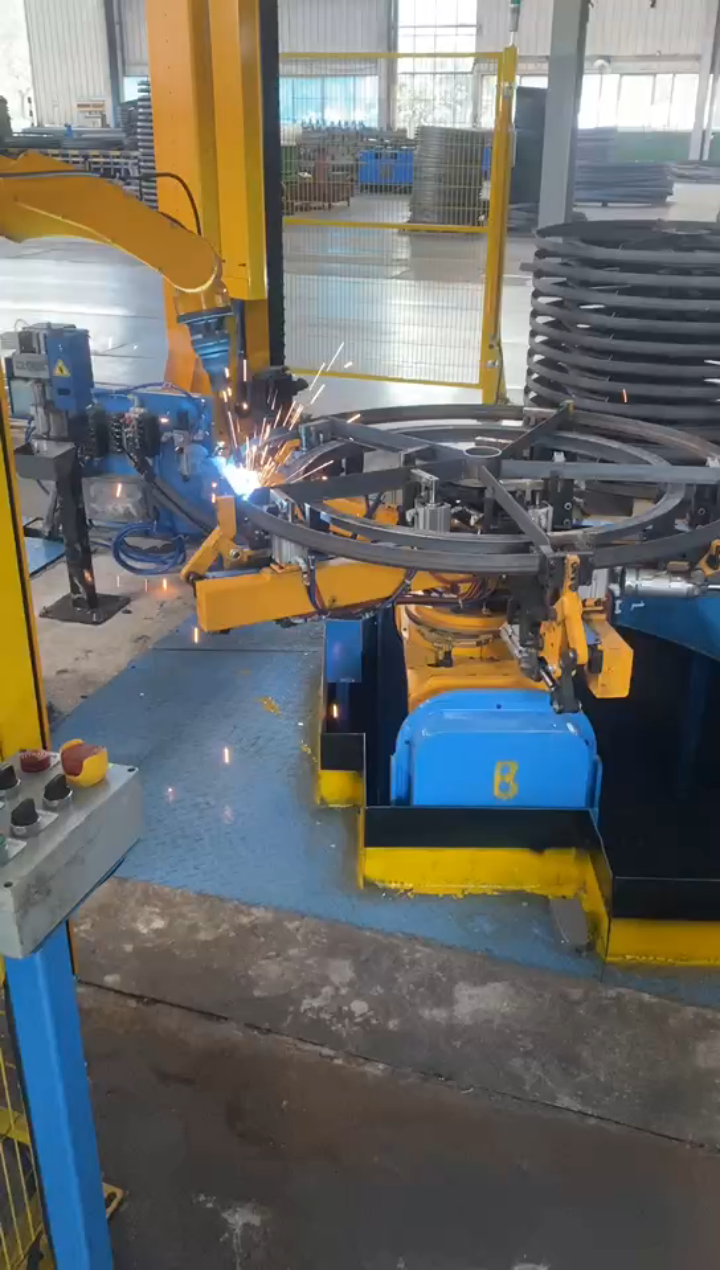

图2 自动焊接工作站现场实况
教不会传不下：培训就是“停机损失”
设备拆装、规格换型、安全操作长期靠“师带徒”，纸质SOP讲不清空间装配关系；新员工上手必须占用真机实操，既耽误产能，又有安全风险。老师傅一退休，整条线的工艺水平都跟着掉档。
图3 原先sop看不清空间装配关系
这些问题，靠堆硬件根本解决不了。而这个案例给出的答案，是先在数字世界里把所有问题都解决掉，再落地到物理产线。
二、装配拆解：数字样机前置预演，把试错挡在进厂前
重工焊接改造的第一道坎，就是“设备进厂才发现问题”。机器人、变位机、非标夹具多设备耦合，焊枪可达性、构件干涉、装配逻辑稍有偏差，就要返工整改，动辄数周停线。这套方案的第一步，是先用DPE——AI原生数字样机编辑器，在数字世界里1:1还原整套焊接工作站，把所有验证工作前置完成。
1. 快速构建高精度数字样机
无需漫长的外包建模周期，DPE可直接解析工业STEP装配体，在浏览器端自动完成三角化处理，完整保留装配层级与构件命名，机器人本体、水平回转+翻转变位机、定位夹具、安全围栏等全套设备，快速生成可编辑数字样机。 针对无图纸的非标工装，还可通过AI图生3D能力，仅用一张现场照片即可生成可交互三维模型并自动入库，彻底解决非标件数字化难、排期长的问题。

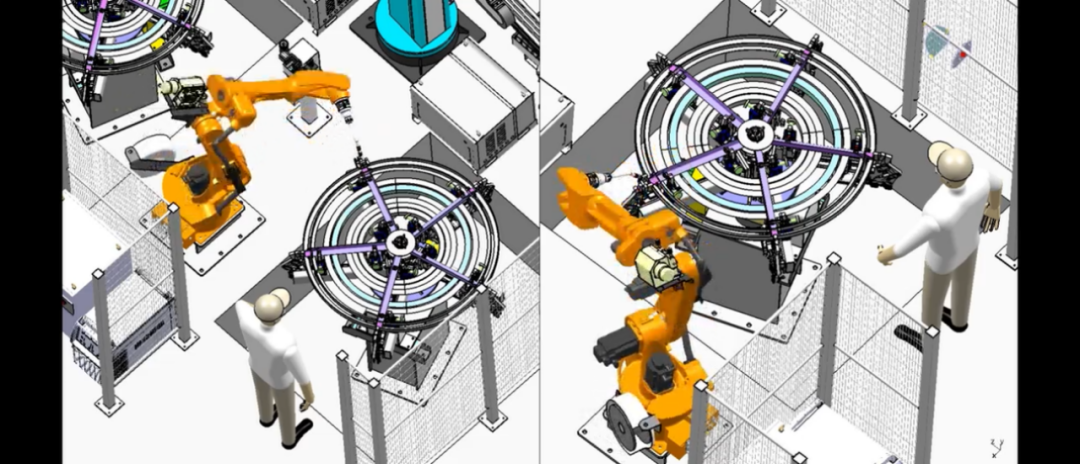

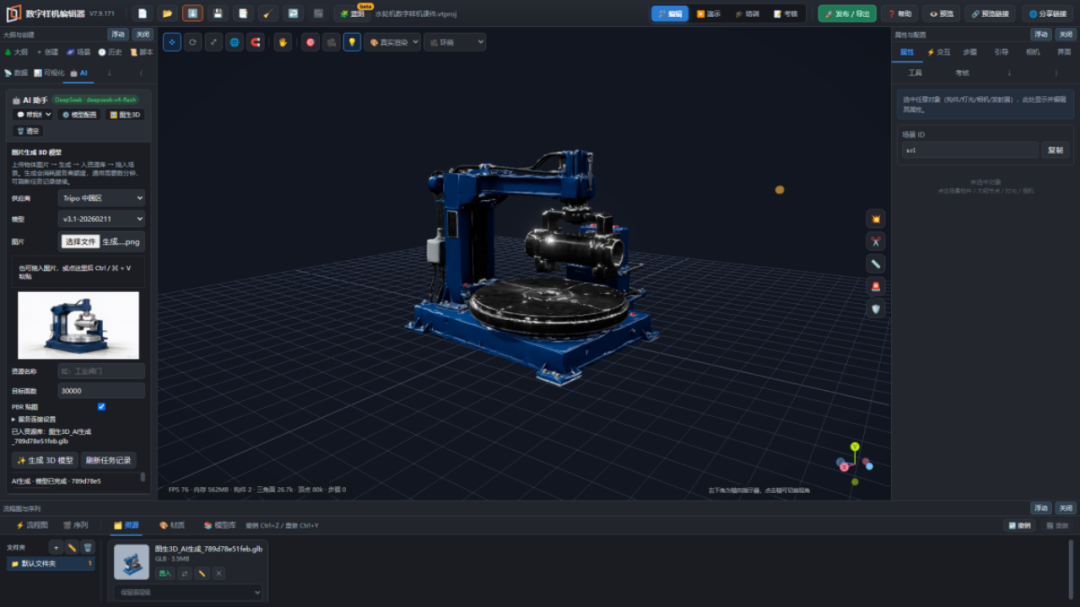

图4 水平回转＋翻转变位机数字样机（DPE自STEP装配体解析生成）
2. 全场景装配拆解验证
有了数字样机，就能在虚拟环境中完成全流程装配拆解推演：
·通过六轴机械臂逆运动学仿真，提前校验焊枪可达范围、焊缝间距与设备干涉区域，从根源上避免“设备装完才发现焊枪够不到”的失误；
·AI自动检测构件遮挡关系，智能排定最优拆卸顺序，安装流程一键逆序生成，装配逻辑、拆装路径提前验证，不用等现场装完再拆改；
·同步完成节拍仿真推演，精准核算单工序焊接时长、跳转耗时、设备利用率，输出最优节拍方案，投产前就锁定产能目标。
这一步相当于把90%的试错成本消化在数字世界，设备进厂一次安装调试成功，改造周期与返工风险大幅下降。
三、SOP指导：交互式三维课件，把经验装进数字系统
焊接工序的第二大痛点，是“经验传不下去”。传统纸质SOP讲不清空间装配关系，新员工培训靠“师带徒”，还要占用真机停机实操，既影响产能，又有安全风险，老师傅一退休，工艺水平就跟着滑坡。依托DPE的AI生成能力，数字样机可以直接转化为交互式三维SOP课件，让操作标准从“文字描述”变成“可视化可交互指导”。
1. AI自动生成标准化作业指导
AI可基于数字样机自动生成构件讲解、拆装步骤、操作要点与考核节点，分钟级输出可拆解、可演示、可考核的三维视听课件。从设备结构认知，到换型操作步骤，再到安全规程，所有作业标准都以三维动画形式直观呈现，构件关系、操作路径清晰可见，彻底解决纸质SOP“看不懂、记不住、做不准”的问题。

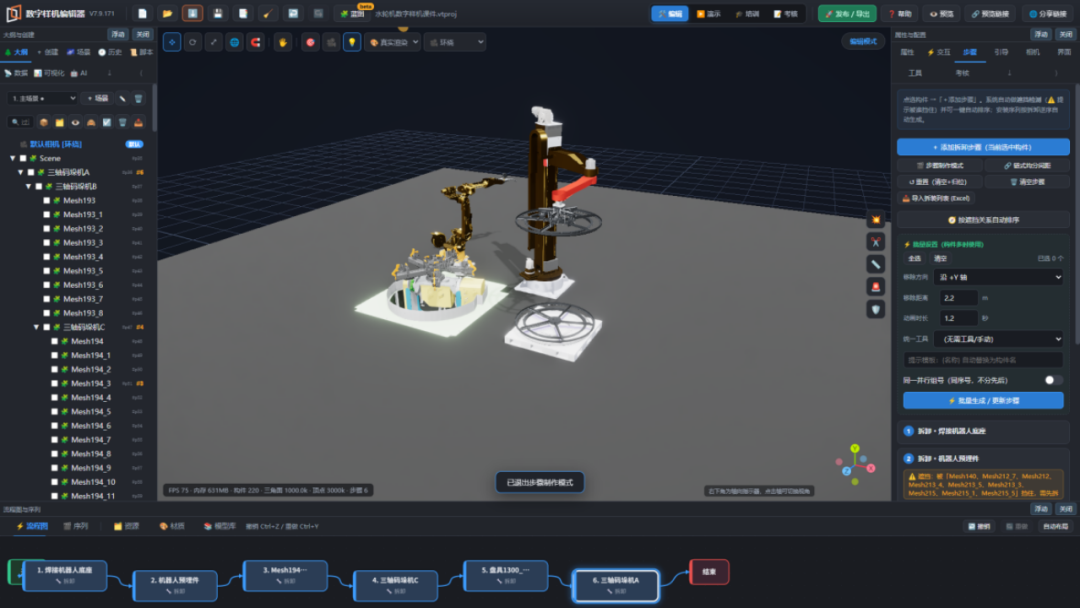

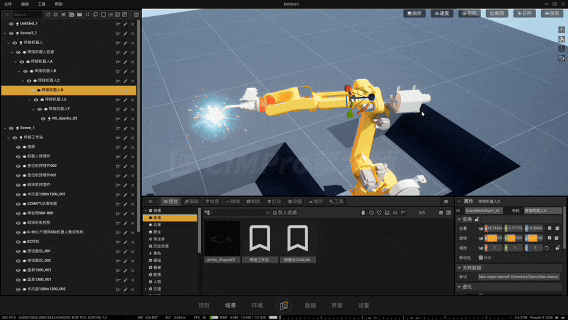

图5 一键拆解装配零件（演示）
2. 扫码即学，培训不占生产时间
课件以链接形式发布，员工手机、电脑扫码即可学习，无需安装任何软件，跨终端免安装。新员工可以先在数字样机上反复练习拆装、换型操作，熟练后再上真机，培训全程不占用生产停机时间，上手速度大幅提升，同时规避了新手实操的安全风险。更重要的是，所有工艺经验都以数字资产的形式沉淀下来，不再依赖个人经验，人员流动也不会造成工艺断档。
四、产线运维：孪生体实时闭环，让生产从“看得见”到“控得住”
前期用DPE完成的数字样机资产，可直接导入CIMPro孪大师数字孪生开发平台，升级为产线级数字孪生体，无需二次建模，真正实现“一次建模、全流程复用”，正式接入物理产线后，开启全周期智能化运维。

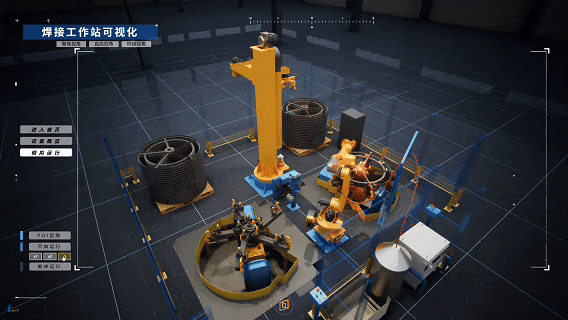

1. 虚实同步，生产状态全景可视化

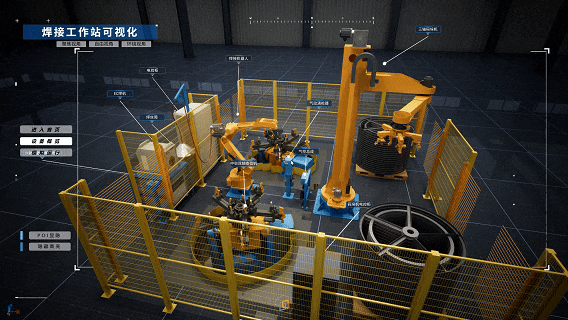

焊接电流/电压、送丝速度、保护气流量、焊接节拍、良品率、NG焊点分布等全量过程数据，实时驱动三维场景同步运行，生产数据不再是孤立的表格与曲线，而是对应到具体设备、具体焊点的空间化呈现。同时支持车间监控视频实时贴入三维场景，实景、模型、业务数据同屏叠加，配合NG焊点热力图分析，哪个工位节拍慢、哪个位置缺陷多，一眼就能定位，运维效率大幅提升。
2. 孪生推演，工艺调优形成闭环
针对多规格产品换型难、工艺调优靠试错的问题，平台内置时间轴仿真编辑器，可对不同规格的换型节拍、焊接参数进行模拟推演，在数字环境中快速验证最优方案，确认后直接下发至物理产线。由此形成“孪生推演-参数下发-数据回流-模型迭代”的物理AI闭环，工艺调优从“现场反复试焊”变为“数字快速迭代”，换型时间大幅缩短，焊材浪费显著降低。
3. 轻量运维，产线自主可控
整个平台以浏览器为唯一入口，工厂工艺与设备人员可自主完成模型导入、课件更新、页面调整，无需依赖技术厂商驻场支持，日常运维门槛低、响应快，长期使用成本大幅降低。
五、落地见效：实打实的提效账本
这套“装配拆解预演+SOP可视化指导+产线孪生运维”的全链路方案，落地成效十分扎实：
·产能人效双提升：试点站单班定额从65片提升至105片，人效提升61.5%；一期覆盖74种工件规格，满足86.9%的产能需求，综合人效提升64.9%。
·工艺质量双优化：配套单面焊接工艺升级，焊接效率提升40%以上，焊材消耗降低30%以上，连续11个月无质量不良反馈。
·培训成本大幅下降：三维交互式SOP替代传统师带徒，新员工上岗周期显著缩短，且培训全程不占用真机生产时间。

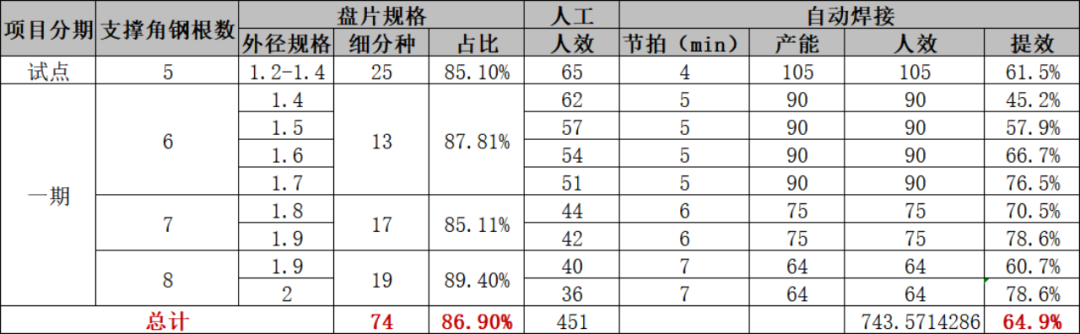

图6 试点与一期盘片规格覆盖及人效提效对比
目前，该焊接工作站智能升级项目已申报视听系统典型案例，其技术路径与落地模式为离散制造行业提供了可复制的数字孪生参考范本。
六、结语：智能工厂的核心，是可落地的数字能力
随着2026年度卓越级智能工厂项目名单的公示，智能制造已经从“概念普及”进入“实效验证”的新阶段。很多企业做智能化改造，总想着先堆硬件、上设备，却忽略了数字能力的沉淀。而这个案例的核心启示在于：数字孪生不是展厅里的展示大屏，而是贯穿装配拆解、SOP指导、产线运维全流程的生产工具。用DPE打好数字样机的基础，用孪大师跑通产线运维的闭环，一次建模、全链路复用，才能真正把数字能力转化为生产效益。这不仅是单个焊接站的升级路径，更是广大离散制造企业落地智能工厂的可行方向。
