电解铝生产线做数字孪生，难点在哪？强磁场数据漂移、多机构并联装配、车间级千万面模型？
铝是地球上含量最高的金属元素，但你在自然界里捡不到一块单质铝。它太活泼，见到氧就牢牢抱住不撒手，人类直到十九世纪末才找到把它拆出来的办法。这个办法一百四十年没变过，今天全世界每一吨原铝，走的还是同一条路子：熔盐电解。

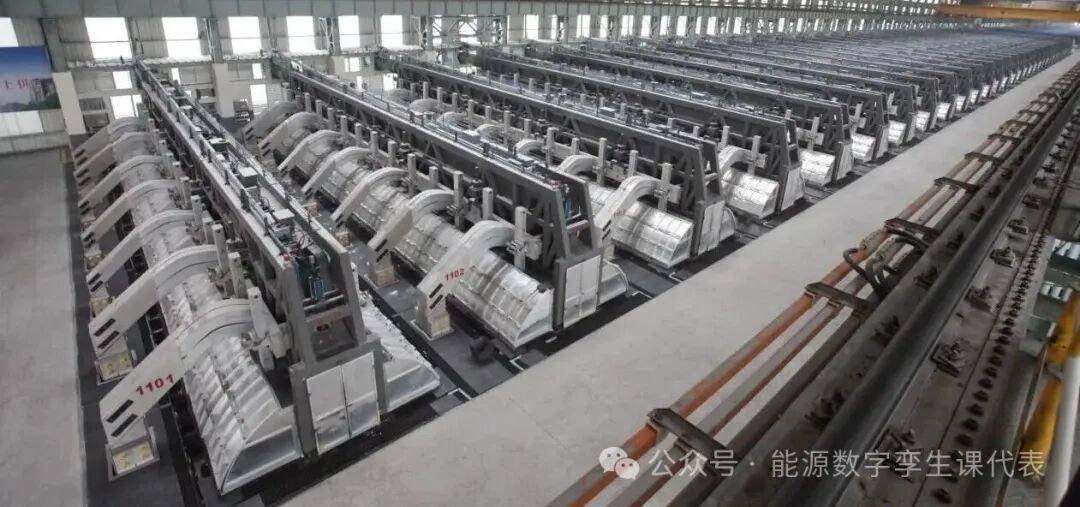

一条电解铝生产线，本质上是一座把电变成金属的工厂。它耗电量大到什么程度，行业里有句玩笑，铝厂建在哪，取决于电价便宜不便宜。这种工艺极端、环境恶劣、又高度依赖设备连续运转的产线，做数字孪生的难度，比大多数工业场景都要高一档。今天我拆了电解铝生产线的六个技术深水区，看完，你也能上手做数字孪生产线还原。预焙阳极电解槽是整条线的心脏，现代主流 500kA 及以上，600kA 超大型槽已经在工程上跑起来了。
真空抬包靠负压把槽内的高温铝液吸出来，密闭保温转运到铸造车间。氧化铝贮仓与下料系统负责储存原料并向电解槽定量加料。运输机动车负责车间内物料和设备转运。
槽控机和计算机系统监控每台槽的电压、电流和工艺参数，实现智能控制。烟气净化系统处理氟化氢等烟气，保证排放达标。

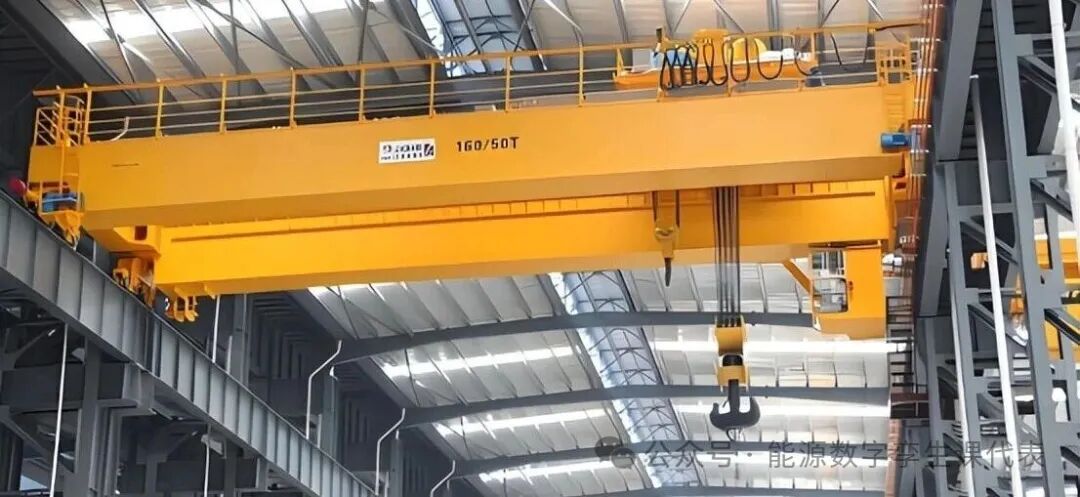

它是大型预焙阳极电解铝生产线的关键工艺设备。这个设备本质上是一台桥式起重机，但把打壳、更换阳极、捞渣、加料、出铝、提升阳极母线以及电解槽检修这些核心工艺操作，全部集成在一台车上，所以该设备又称铝电解多功能天车。注意它的设计前提：专为电解车间内高温、强磁场、多粉尘、含腐蚀性气体的恶劣环境设计。
主副起升、打壳、加料、捞渣多套机构并行，通用串联装配器只能装一条链。要在一台设备上表达多分支运动，需要按机构拆分成多个可独立驱动的子设备，再用时序把它们编排起来。
磁场干扰导致信号漂移，采集数据是断断续续的。数字孪生不能一断流就模型乱跳，必须能判断断流、保持最后有效工况、等新帧来了再接上。
十几家厂商、十几种协议，逐一对接的成本极高。网关层要同时吃下工业现场常见的几种输入方式，不能有遗漏。

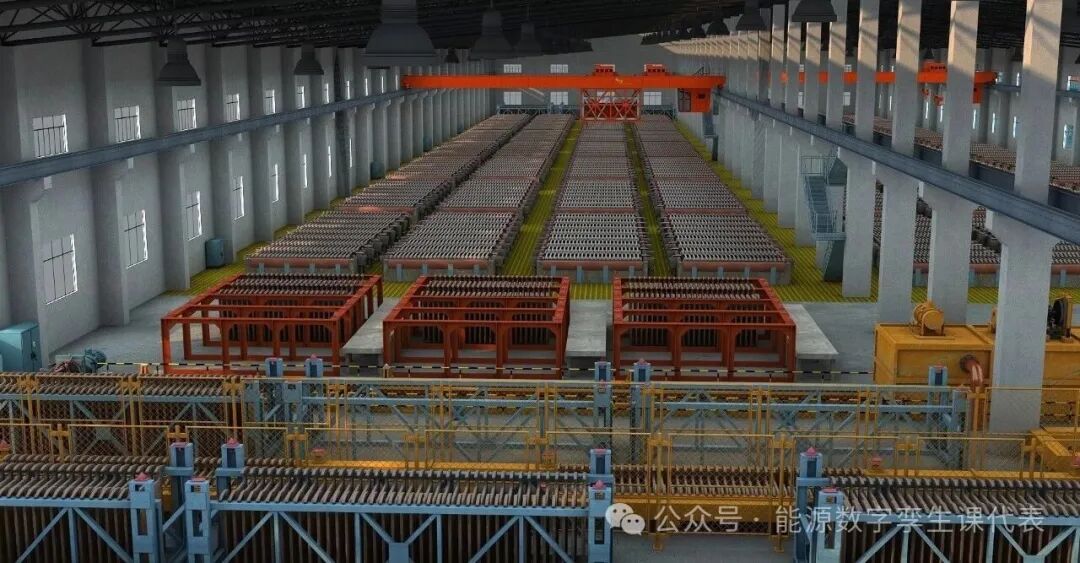

一个车间几百台电解槽，加上厂房结构、母线、烟道、天车、输送系统，三角面数量轻松破千万。既要看全景，又要看得清单台槽的某个部件，靠堆硬件不现实。
难点五：温度场、流场、烟气这些看不见的东西怎么表达
铝液在槽内的流动、电解质的温度分布、烟气的走向，这些是工艺人员真正关心的，但它们没有几何形状。需要把外部求解的仿真结果接进三维场景，还要能剖切、能看剖面的数值分布。
换极作业时，天车吊具和槽上部结构的空间关系、检修需要的操作空间、保温层的包络范围，这些都要能在三维里量出来，而不是靠老师傅目测。

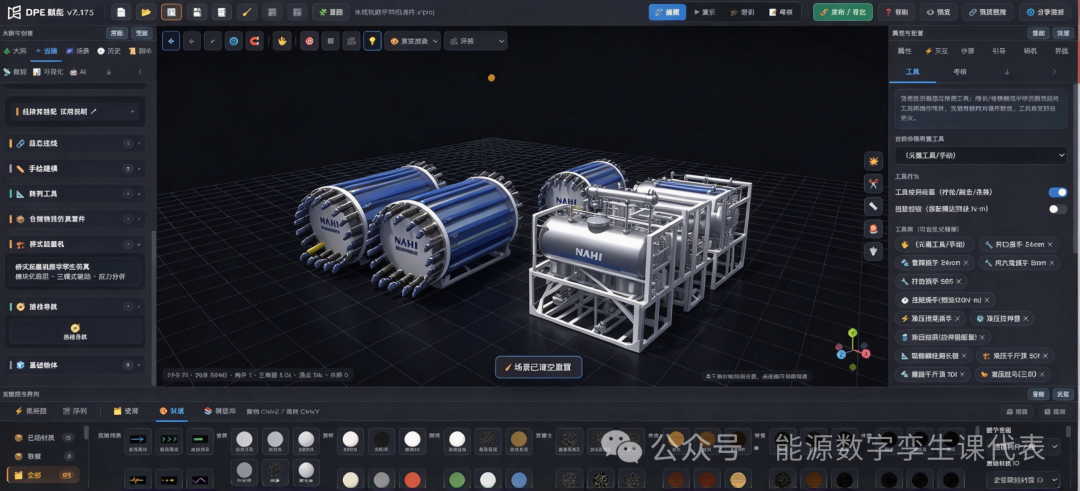

下面按难点逐条对应。这里说的 DPE，是CIMPro孪大师体系里做数字样机的那个 Web3D 编辑器。

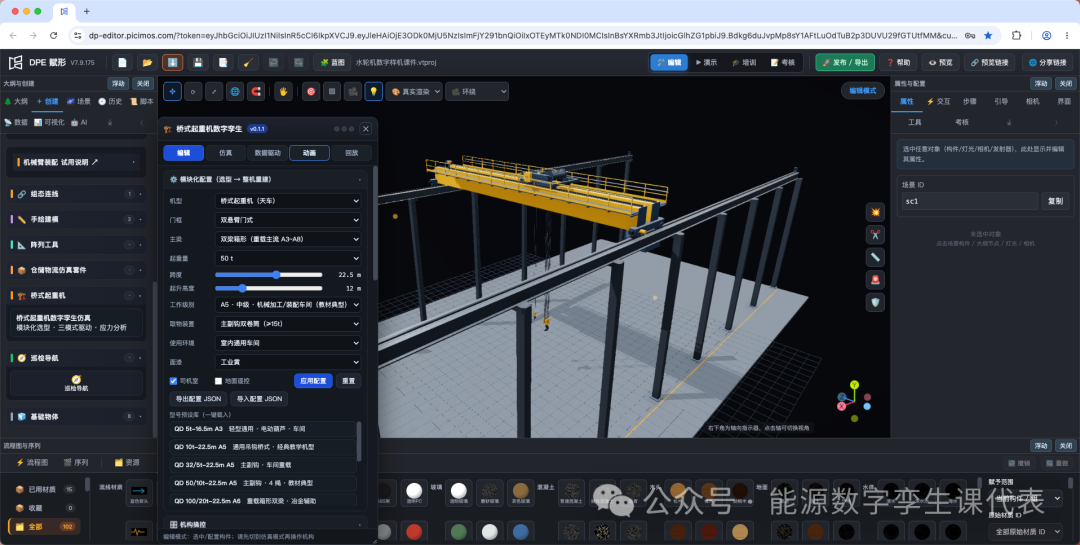

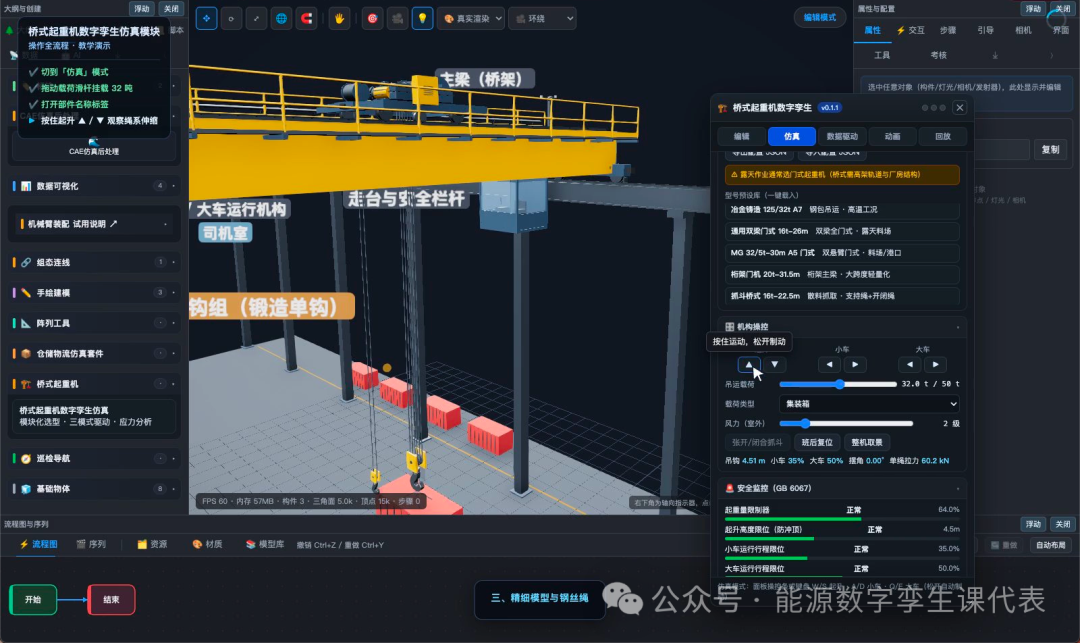

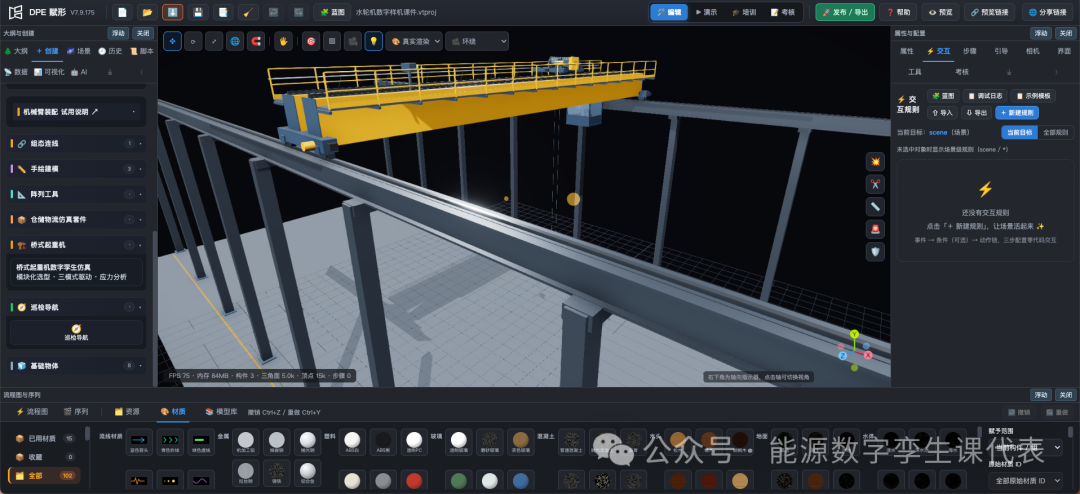

这是最直接对上的一块。模块在创建面板里独立成组，打开后是一整套工作区面板，分五个模式：编辑、仿真、数据驱动、动画、回放。面板自上而下分七区：模块化配置、机构操控、安全监控、有限元应力分析、数据驱动接入、实时曲线录制回放、视图与标注层。模型按真实构造分件。主梁、端梁、走台、司机室，小车上有起升电机、减速器、制动器、带绳槽的卷筒。钢丝绳按滑轮组倍率铺开，绳路跟着倍率联动，起升时绳长随机构伸缩、卷筒同步转动。这一条对多功能天车很实用。多功能天车的打壳、加料机构都是靠卷筒和钢丝绳驱动的，绳路不对，动作看着就假。而DPE可以像操作真机一样控制。面板上起升、小车、大车各有一组按住生效的按钮，松开按设定的加速度限制减速。

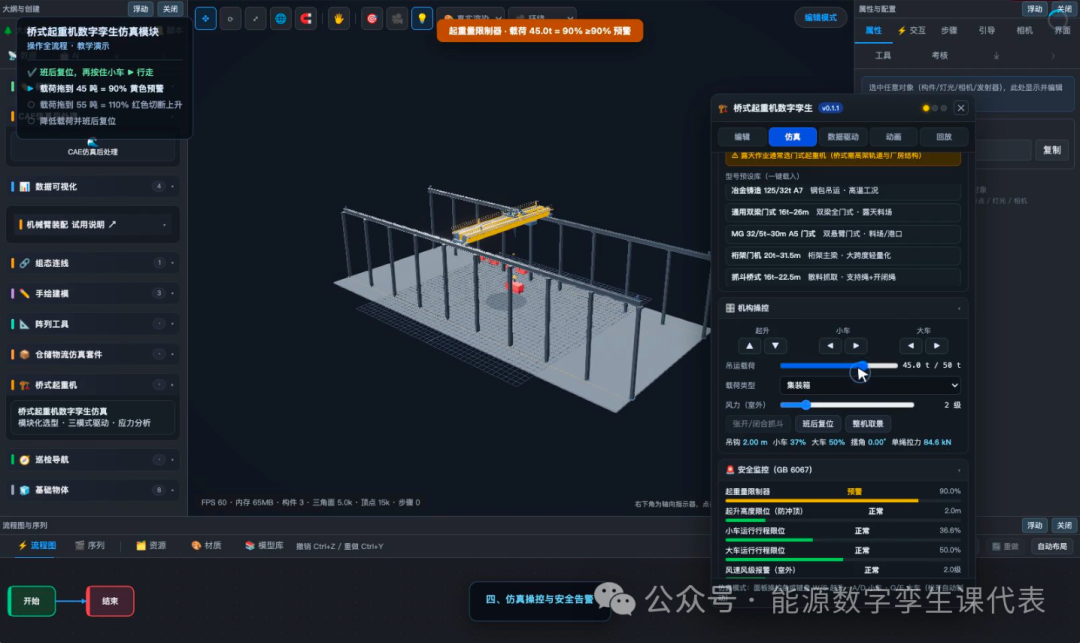

起重量限制器分三级：达到 90% 黄色预警，达到 100% 橙色报警，达到 110% 切断起升动力，但仍允许下降。起升高度限位：接近上限先减速提示，到上限切断上升，防冲顶过卷扬。运行行程限位：大车和小车到极限位置停止并接触缓冲器。风速报警（室外机型）：6 级预警，7 级停止作业，同时提示夹轨器等抗风防滑装置。超速保护：起升速度超过额定 115% 触发紧急制动。告警在三维模型顶部的三色指示灯、面板灯、事件记录三处同步，事件可查。这套规则的价值在于，工艺上的安全边界不用再靠人去盯，可以变成系统里可复现、可回放的判定。

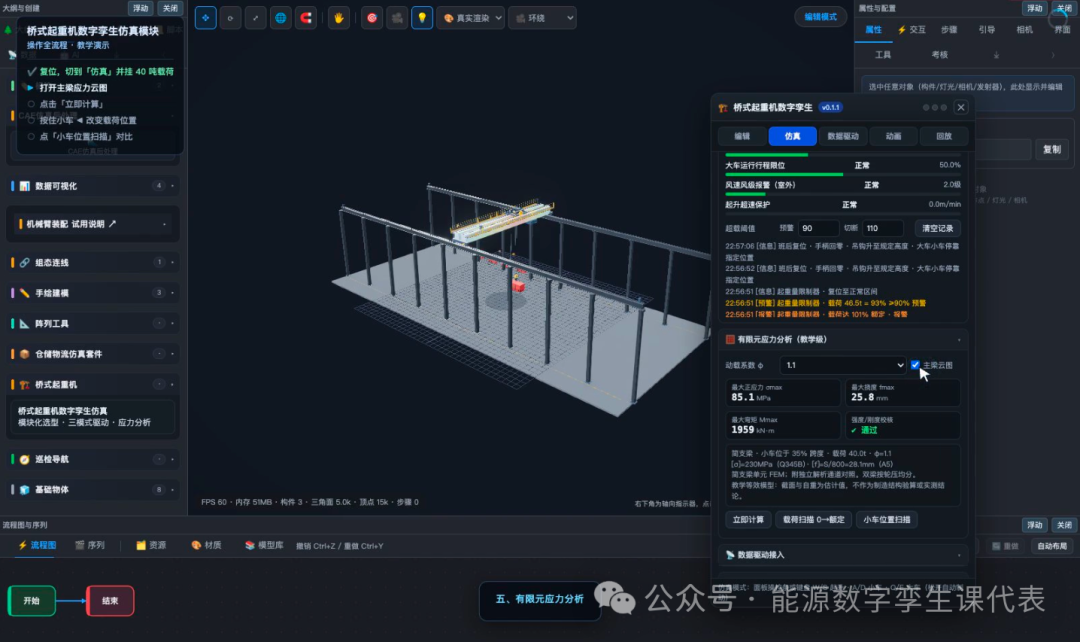

模块内置教学级线弹性梁与刚架模型。桥式用平面梁单元，门式用含支腿的二维刚架，半门式用不同支承条件，悬臂计入梁长。输入是配置、载荷、小车位置和动载系数。输出是最大弯矩、正应力、挠度，可切换应力云图显示，挠度以计算数值给出。还有两个扫描功能比较实用：载荷扫描和小车位置扫描，用来比较不同工况下的结构响应。对多功能天车来说，小车停在跨中和停在端部的受力差别很大，扫一遍就清楚了。

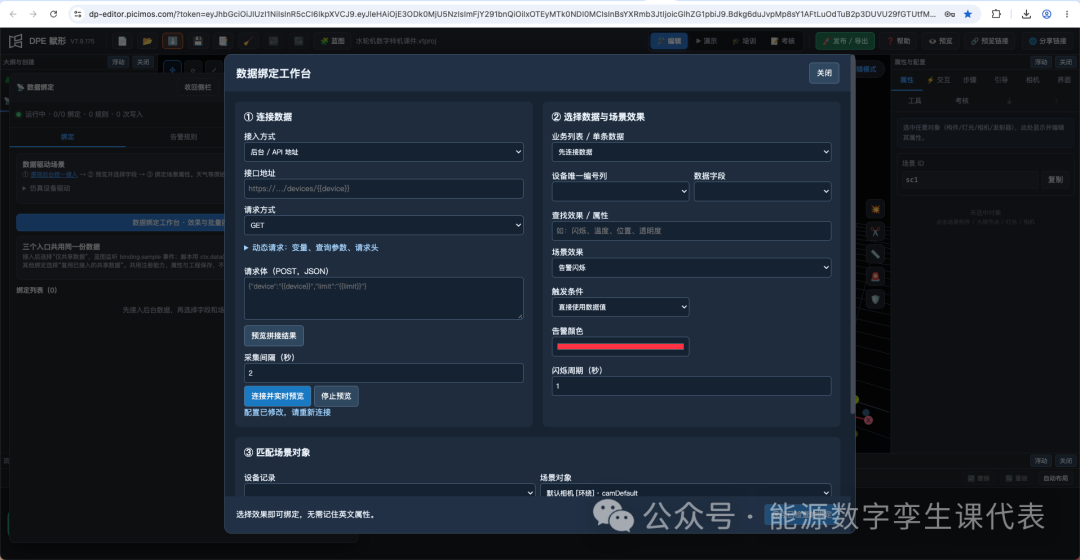

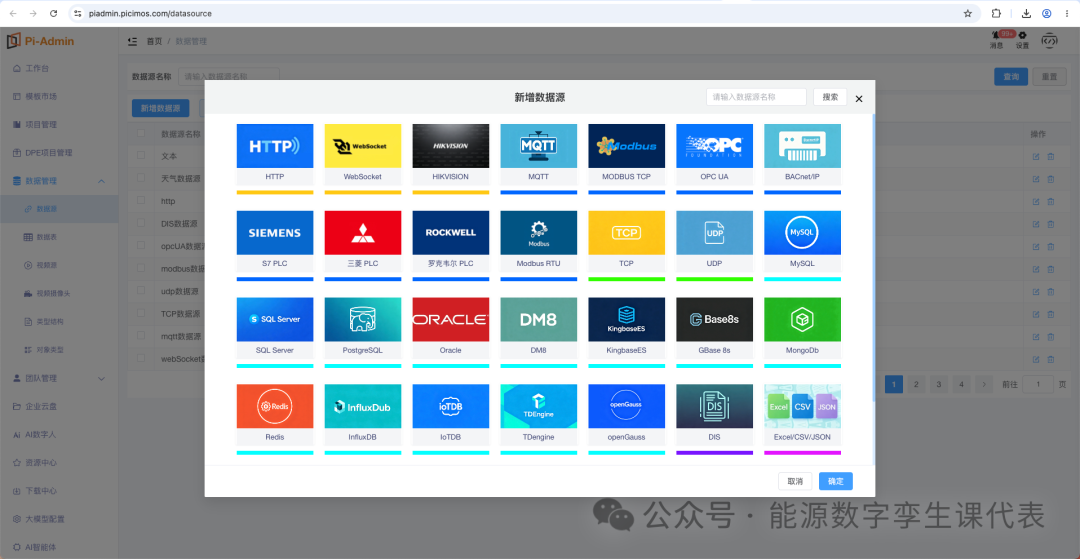

启动数据网关后，支持五种输入：UDP JSON、CSV 回放、Modbus TCP 轮询、MQTT 订阅、OPC UA。电解车间里那些不同年代、不同品牌的 PLC，基本能被这五种覆盖住。没有实机的时候，还可以用内置的模拟 PLC 工具造数据，内置九段作业循环，走 Modbus 和 UDP 两个口子。断流处理是这里的重点：断流超过 500 毫秒会给出提示，并保持最后有效工况，维持数据驱动模式等待新帧，不会自动填入模拟运动。这一条正好对应强磁场下的信号漂移。数据掉了，模型不动，等人来修，而不是自己编一段动作糊弄过去。
实时曲线按 10Hz 采样，六个通道：吊钩高度、小车速度、大车速度、载荷、摆角、单绳拉力。通道可勾选、可冻结、可导出 CSV。录制是一键的，导出 CSV。新格式同时保存大车和小车绝对位置、吊钩高度、双向摆角、载荷及速度，回放按记录时间还原。回放支持载入录制 CSV 或网关录制的 JSONL，可播放、暂停、倍速、拖进度条、循环。这套录制回放对换极作业分析很有用。作业过程录下来，回办公室慢慢看，哪一拍慢了、哪一段路径绕了，一帧一帧对。

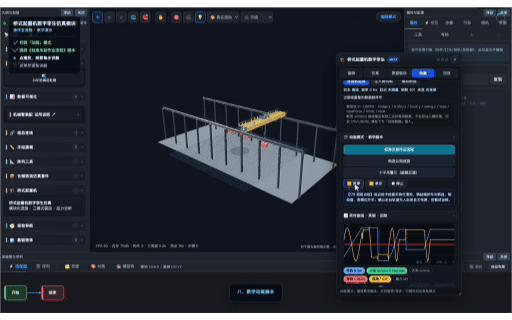

动画模式内置三套脚本：标准吊装作业流程、构造认知巡游、十不吊警示（超载反演）。标准吊装作业流程分九步：班前点检、试吊验闸、正式起吊、复合吊运、对位落料、班后复位。支持暂停、单步、停止，每步有讲解字幕。这个框架可以直接往换极作业上套。打壳、拔残极、清槽、装新极、收边、覆盖料，每一步都能做成可单步讲解的脚本。标注层提供跨度和起升高度尺寸线、部件名称标签。知识卡片在演示模式下点击部件弹出讲解，编辑模式下点击仍是编辑器选择，互不干扰。把这些功能拼起来，一条电解铝生产线的数字孪生大致能做四件事。大车小车走到哪、吊具在什么高度、载荷多少、摆角多大，六通道曲线同步看，过程能录能放。
将流程做成可单步讲解的脚本，配上考核模式，新人不用在高温强磁场的车间里拿真车练手。
换吨位、换跨度、换小车位置，应力云图和挠度数值跟着变，选型阶段的直观对比。
几百台槽的电压、温度、铝水平、分子比挂在三维模型上，从车间全景钻到某台槽的某个部件。
电解铝是典型的流程工业，工艺参数看不见摸不着，设备又常年跑在恶劣环境里。所以数字孪生在这里的价值就不只是好看，而在于能真实用在员工作业前的培训，充当维修维护时的电子手册。还有更多AI功能等待你的发掘，只要输入指令就可以让AI变成你的装配助手，操作简单、流程清晰，让装配效率大幅提升！此外DPE正接入Workbuddy的专家+技能+连接器，持续迭代中～
