全球95%以上的国际数据传输依赖海底光缆。140万公里的海缆躺在海底，连接着各大洲的互联网命脉。但海缆一旦出问题，定位和修复的代价极其昂贵——深潜打捞一次成本上千万美元，而且从发现故障到修复完成，可能需要几周时间。
海底光缆的运维管理面临一个根本矛盾：缆在海底，人在船上，地形在暗处。铺设阶段，铺缆船在海面作业，但海缆的实际敷设轨迹、埋深、与海底地形的相对关系，操作员看不到；运维阶段，海缆的埋深状态、裸露情况、受损位置，全靠定期巡检和事后排查，缺乏实时感知；故障定位时，OTDR（光时域反射仪）能测出故障点距岸端的距离，但这个距离对应海底什么位置、水下地形如何、附近有没有其他管线——这些信息散落在不同系统中，拼不出一张完整的图。
国内某海缆运营企业，负责多条国际及国内海底光缆的运营维护，海缆总长数千公里。在多次海缆故障处置过程中，团队深刻体会到：故障定位慢、协调链路长、抢修方案缺乏直观的可视化支撑，是影响修复效率的核心瓶颈。
该企业基于CIMPro孪大师，打造了一套海底光缆数字孪生可视化平台，覆盖路由一张图、铺缆作业、断点定位全流程，将海缆运维从"水下黑箱"升级为三维可视化的透明管控模式。
海底光缆数字孪生可视化平台功能拆解
一、全球海缆路由一张图
路由全息可视化：在三维地球场景中，1:1还原海缆路由的完整走向，包括登陆点、海底转折点、分支点、中继器位置。支持从全球视角逐级缩放至单段海缆的精细查看。

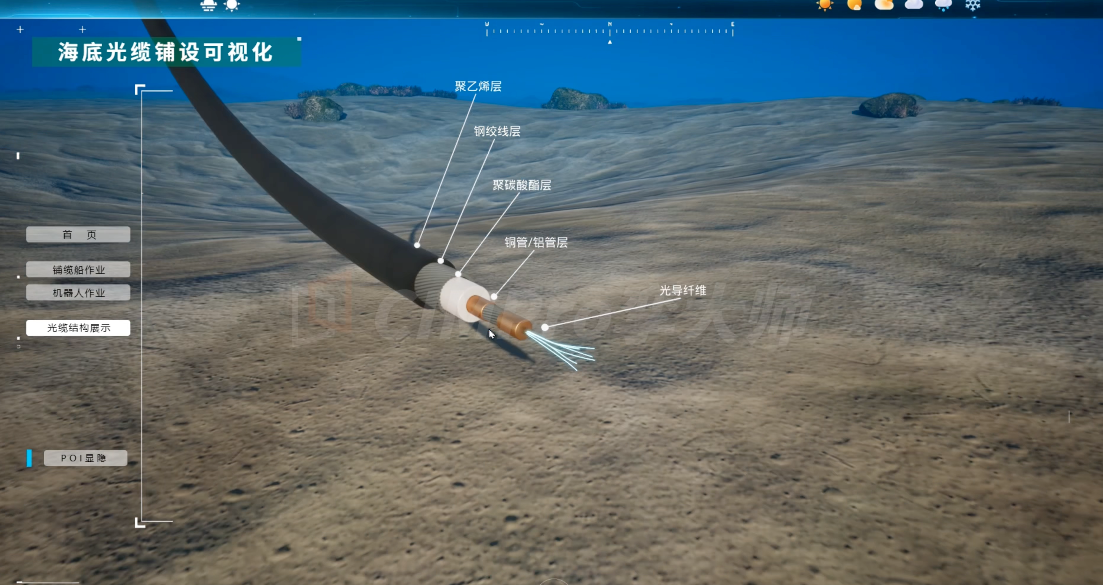

结构逐层拆解：在三维场景中，将海缆结构逐层剖切展示，从外到内依次呈现：聚乙烯外护层→钢丝铠装层→聚碳酸酯层→铜管→光纤单元。每层结构附有材料参数和功能说明，辅助培训和技术交底。
海底地形融合：将海缆路由与高精度海底地形数据融合呈现，操作员可直观看到海缆经过的海底山脉、海沟、平原等地貌特征，以及海缆与海底的相对位置关系。
二、铺缆作业模拟可视化

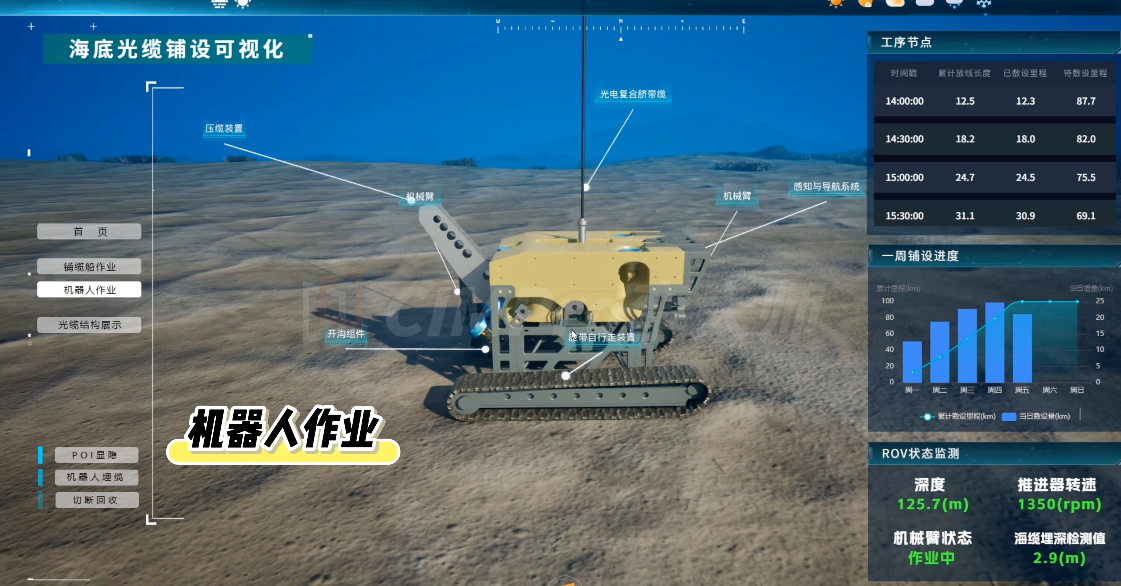

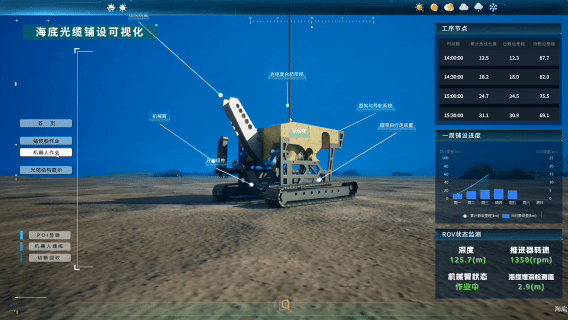

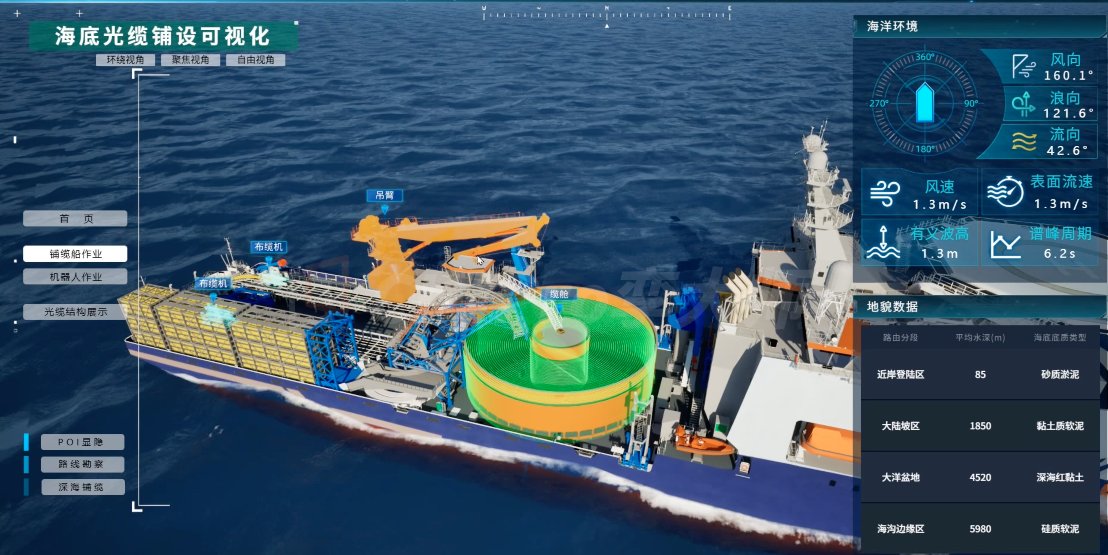

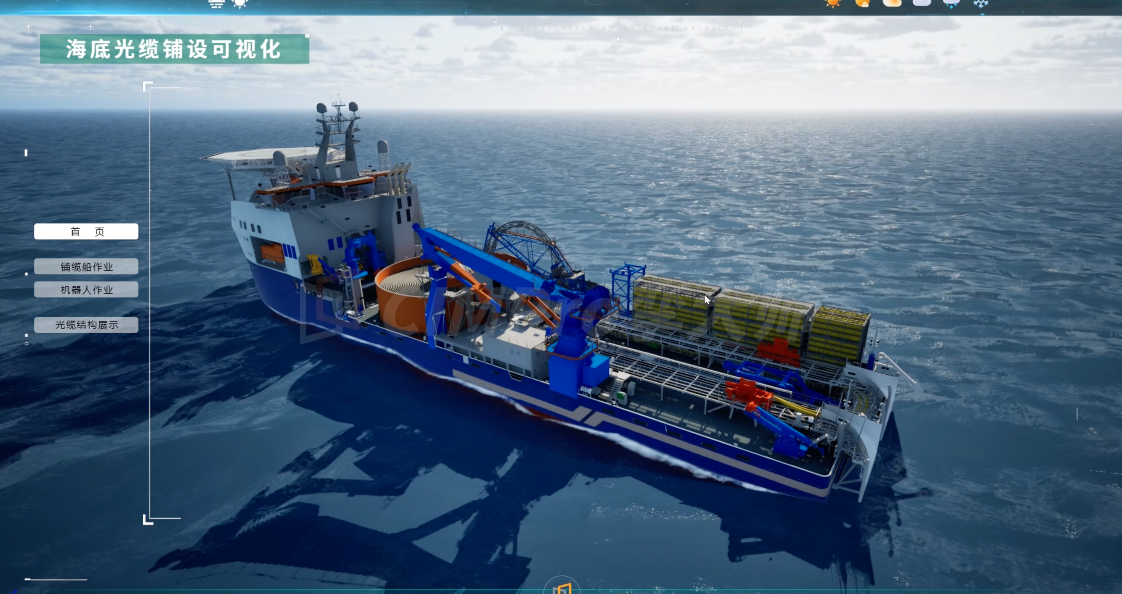

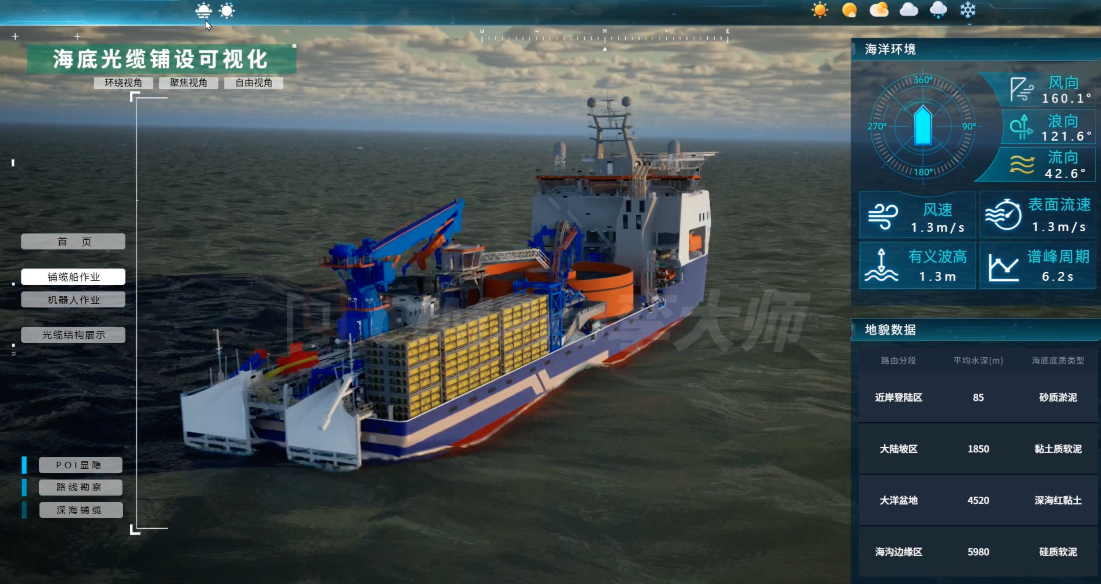

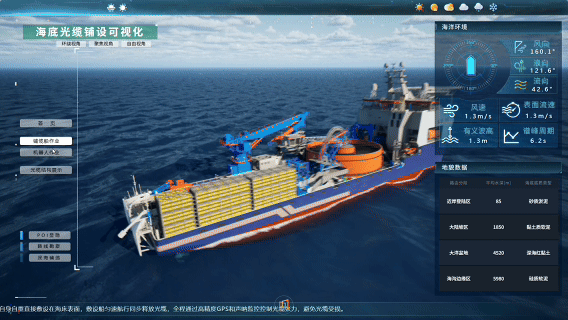

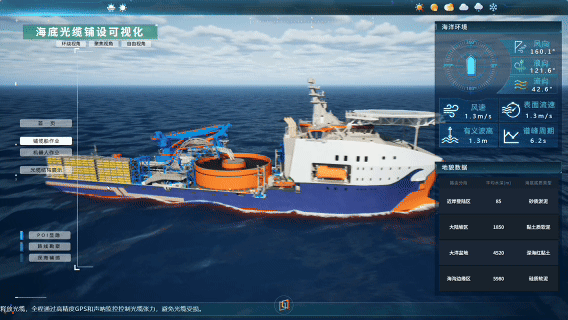

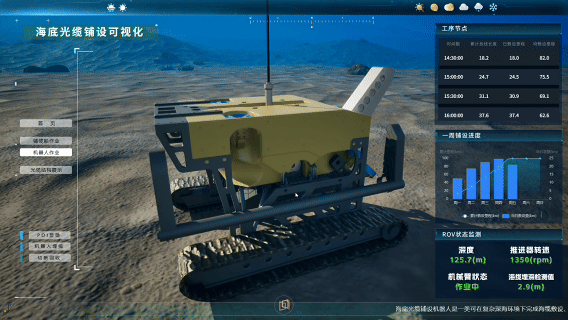

铺缆船作业模拟：1:1还原铺缆船的船体结构和甲板铺缆设备（鼓轮机、张力机、埋设犁等）。模拟可视化铺缆船沿预设路由航行的全过程，实时显示船速、张力、放缆速度、埋设深度等关键参数。
浅海埋设模拟：模拟可视化浅海段使用埋设犁将海缆埋入海底2米以下的全过程。系统实时呈现埋设犁的入土深度、犁刀角度、牵引张力。当埋深不足或犁刀偏转时，对应位置以黄色标记。
深海敷设模拟：模拟可视化深海段海缆直接抛放沉降的全过程。系统根据海缆自重、海水密度、流速等参数，动态计算海缆的沉降轨迹和着底点偏移量，辅助精确控制放缆余量。
三、运维监测与断点定位
AIS船舶动态叠加：实时接入海缆走廊沿线的AIS船舶数据，在三维场景中呈现船舶位置和航向。当船舶在海缆上方抛锚或拖网作业时，系统自动识别并以红色高亮预警，防止船锚损伤海缆。
断点精准定位：当OTDR检测到光缆故障时，系统自动将故障距离换算为地理坐标，在三维场景中精确定位故障点位置。同时高亮故障点附近的海底地形、水深、距最近登陆点距离，辅助制定抢修方案。
埋深状态监测：结合定期巡检的声呐探测数据，在三维场景中以颜色梯度呈现各段海缆的埋深状态。绿色表示达标埋深，黄色表示埋深不足，红色表示裸露。当海缆裸露段长度超过阈值时，自动生成加固工单。
四、海洋环境与风险预警
洋流冲刷模拟：接入洋流数据，模拟可视化洋流对海缆覆盖层的冲刷效应。系统动态呈现冲刷导致的埋深变化趋势，辅助预测潜在裸露风险。
渔业活动预警：接入渔船AIS数据和作业类型识别，当拖网渔船接近海缆走廊时，系统自动发布预警并建议协调驱离。
地震海啸预警：接入海底地震监测数据，模拟可视化地震引发的海底滑坡和海啸对海缆的冲击效应，辅助灾害评估和应急资源调配。
零代码一站式数字孪生开发工具
很多船舶海洋行业的数字化项目，从立项到交付动辄数月，数字孪生3D可视化部分的开发周期往往是最不可控的变量。而本项目能在数天内快速落地，核心在于选对了开发工具——CIMPro孪大师。
零代码/低代码开发
传统方式做三维可视化，需要专业三维开发团队、大量手写代码。CIMPro孪大师支持拖拽配置，内置海量模型库、特效库、UI组件库等现成资产与模板，平台内置的API接口也支持与React、Vue等主流前端框架集成，降低二次开发难度。
多源数据融合
平台可接入OTDR光时域反射数据、AIS船舶定位、声呐探测数据、洋流监测、地震预警等实时数据流，将海缆状态、海底地形、船舶动态在统一三维场景中融合呈现，实现"数据驱动模型变化"的动态映射。
仿真动画与交互能力
平台内置动画编辑器，支持通过关键帧拖拽实现铺缆船航行、海缆敷设沉降、埋设犁作业等工艺流程动画。可根据海缆及铺缆设备结构精确拆分模型，针对每段作业工序独立编排动画序列，提供点击式触发、自动循环等多种动画控制方式，适配运维汇报、故障评审等不同场景的演示需求。
私有化部署与国产信创适配
平台支持私有化部署模式，满足海缆运营企业对数据安全的要求。基于自研图形引擎PiCIMOS，完全自主可控，兼容国产软硬件环境。
目前，海底光缆数字孪生3D可视化平台已在多个海缆运维项目中投入应用，为海缆管理从"经验驱动"向"数据驱动"转变提供了可复用的技术范式。
