面向电磁空间作战的电子对抗仿真可视化平台

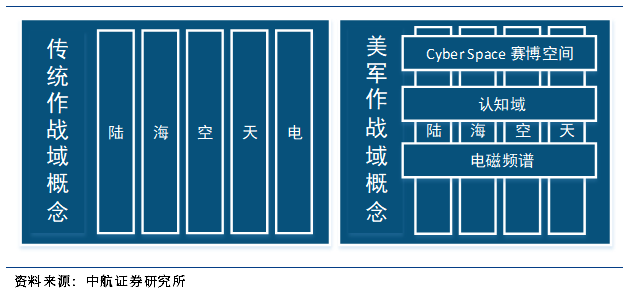

在现代化战争中，电磁空间已成为决定胜负的“第五维战场”。从俄乌冲突的实战可见，电子对抗已从单一设备间的信号博弈，演变为贯穿侦察、通信、打击全链条的体系对抗。谁掌握制电磁权，谁就握有战场主动权。

然而，电磁对抗本质是“看不见的战争”。雷达探测、通信组网、干扰压制——这些复杂交叠的电磁活动，在传统训练与研发中难以被直观感知、分析和优化。

如何将无形的电磁对抗，转化为推演可视的数字过程？

这正是电子对抗仿真可视化平台要解决的核心问题。

电磁对抗：看不见的战斗

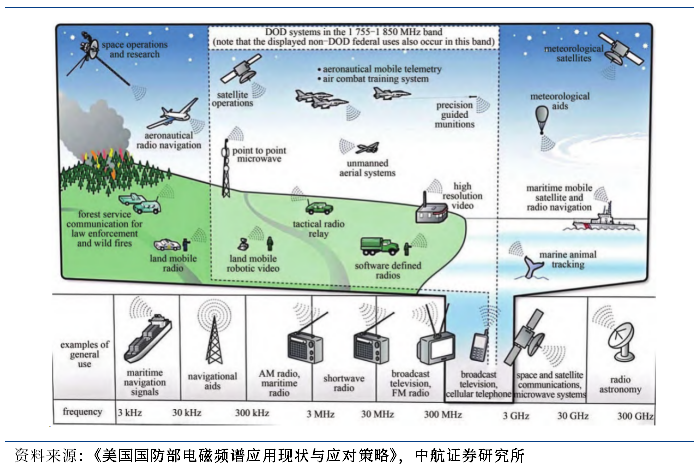

依托电磁频谱域，利用电子设备和器材所进行的电磁频谱斗争，即电子对抗，是指利用电磁能、定向能确定、扰乱、削弱、破坏、摧毁敌方电子信息系统和电子设备，并为保护己方电子信息系统和电子设备正常使用而采取的各种战术技术措施和行动。

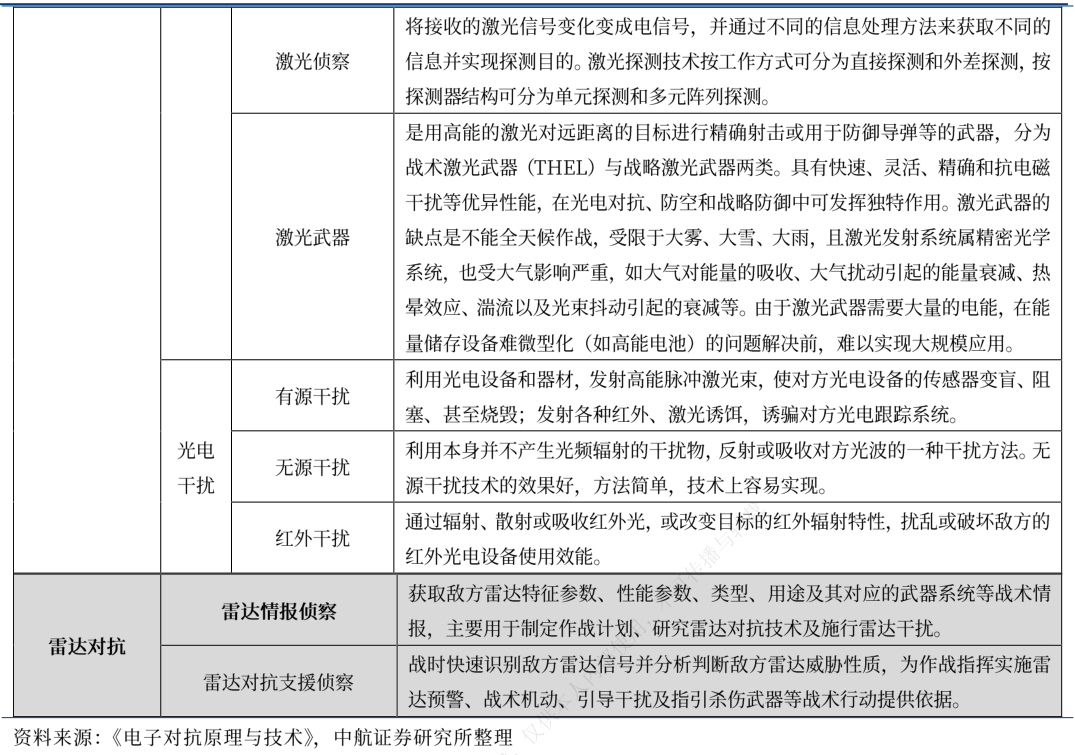

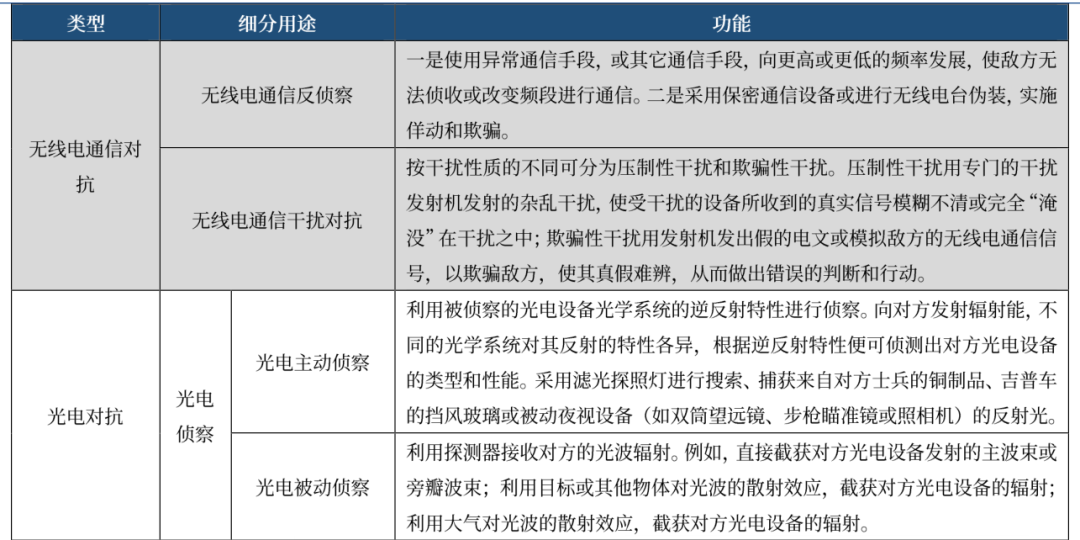

其基本手段主要包含“侦察与反侦察、干扰与反干扰、摧毁与反摧毁”，而具体的对抗手段按电子设备的类型主要可分为无线电通信对抗、光电对抗和雷达对抗三大类。相比于无线电通信对抗以及光电对抗，雷达对抗目前在电子对抗中占据当代核心地位。

电磁空间作战的痛点与仿真可视化需求

电磁空间作战的复杂性，让在为军队构建电子对抗仿真可视化系统时，面临三大核心挑战：

01 “看不见”的战场：抽象数据难以呈现

战场上，雷达波束、通信链路、干扰扇区这些电磁活动都不可见、不可触。要将几百页的频谱与信号分析报告、二维图表和复杂的数据表格转化为一个能直观呈现雷达波束如何扫描、干扰扇区如何压制、通信链路如何中断的三维动态战场，需要极高的经验和专业知识门槛，并投入昂贵的图形引擎专家和漫长的开发时间，导致成本高、交付周期不可控。

02 数据打通难，协同效率低

现代电磁作战涉及侦察、干扰、通信、打击多平台联动，但雷达、通信、干扰等模型数据源异构、协议不一，往往需要投入大量研发资源进行数据对接和定制化呈现开发，才能直观展示电磁行动与战术效果之间的因果关系。

03 缺乏复盘回放分析工具

一次电子对抗演练结束，胜负已分，但“何以取胜”或“为何失败”却缺乏直观、可追溯的证据。难以回看具体的干扰压制的动态过程、雷达探测范围的实时变化、以及通信链路中断的精确时空节点。一套仿真可视化系统交付后，如果仅能“推演”而不能“复盘”，其训练和评估价值将大打折扣。

面对上述挑战，电子对抗仿真可视化系统的构建，需要超越传统的图表呈现，形成一套贯通“信号-装备-体系”的全链路可视化支撑能力。其核心在于，将仿真计算产生的海量、多维、动态数据，实时转化为可直观理解、可交互分析、可回溯复盘的三维动态战场镜像。

电磁对抗仿真可视化平台的重要构成

这一过程的实现，依赖于几个关键层面的可视化构建：

1. 信号与环境的可视化复现

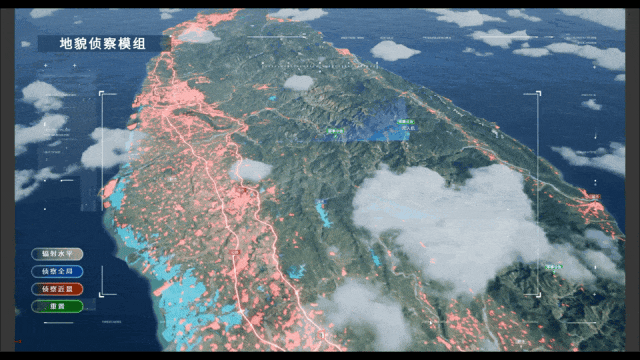

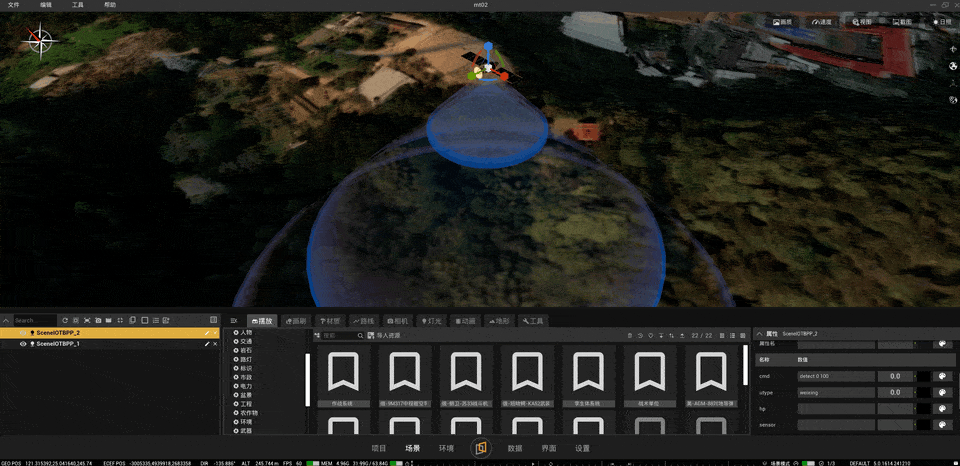

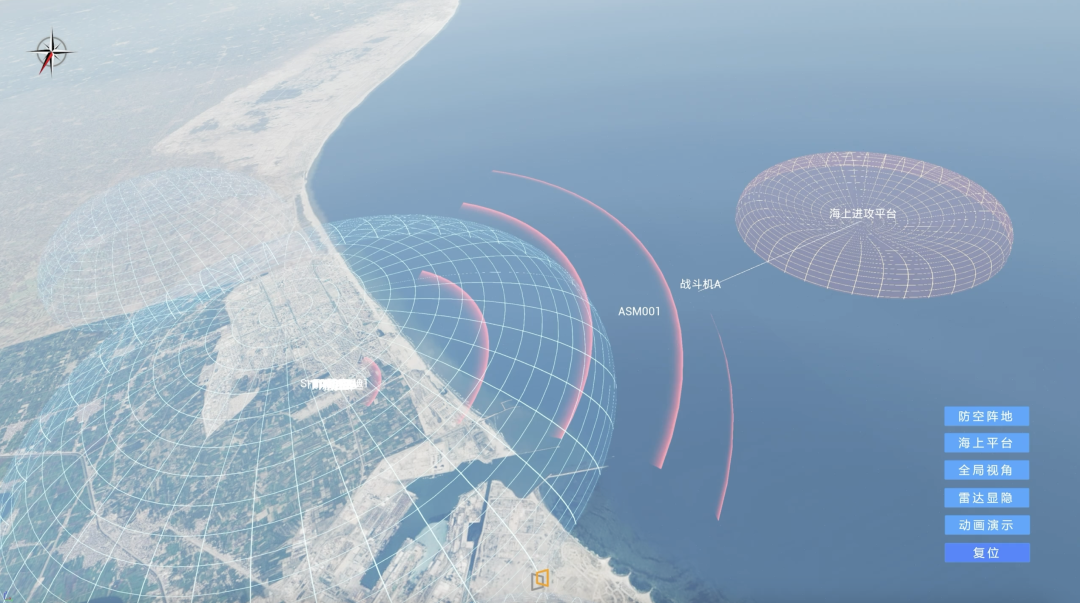

将载频、波束、干扰样式等抽象信号参数，转化为动态的雷达扫描扇区、通信链路光束、电磁干扰包络，在三维地理空间中直观呈现，使复杂的电磁态势一目了然。

2. 装备与交互的动态化映射

在可视环境中，精准映射雷达探测、干扰决策、通信响应等装备行为的逻辑与状态，实时展现装备之间、装备与环境之间的动态对抗关系，让交互过程“看得见”。

3. 体系与协同的全链路推演

基于统一的时空框架，将多平台、多行动的协同过程（如侦察-干扰-打击链）进行连贯可视化推演，清晰呈现战术意图、行动时序与协同效果，支撑体系效能评估。

4. 过程与效果的可回溯复盘

记录推演全过程的时态数据，支持任意时刻的态势回溯、视角切换与剖面分析，将“何以取胜”或“为何失败”转化为可量化、可追溯的视觉证据。

通过构建这种层次化、沉浸式的可视化能力，真正将仿真数据转化为指挥决策的直观依据、战术训练的生动课堂与战法创新的高效沙盘。

电子对抗仿真可视化实现的关键技术

要构建一个贯通全链路的仿真可视化系统，其核心并非仅是“渲染画面”，而在于建立一套能将数据、逻辑与认知无缝连接的可视化表达与交互体系。这需要攻克以下关键技术层次：

01 多源异构数据的实时融合与驱动

仿真系统通常由多个专业计算模块（如雷达模型、通信模型、干扰模型）构成，其输出数据格式、频率、协议各异。可视化引擎需具备灵活的数据接入能力，能够实时接收并融合这些多源、异步的异构数据流，并将其转化为为统一的时空描述，确保三维场景与仿真数据同步。

02. 复杂电磁现象的高性能可视化表达

如何将抽象的电磁信号（如波束、扇区、链路、干扰样式）和装备行为，转化为既符合物理直觉又支持高效渲染的视觉元素，是一大挑战。这需要一套专为电磁对抗设计的可视化符号库与渲染管线。例如，用动态体渲染表现雷达探测包络，用粒子流与光束表现通信链路与干扰，并确保在大规模实体、复杂地形下仍能保持流畅的实时渲染性能，实现从微观信号到宏观态势的无损视觉转换。

03. 面向推演与复盘的场景回放管理

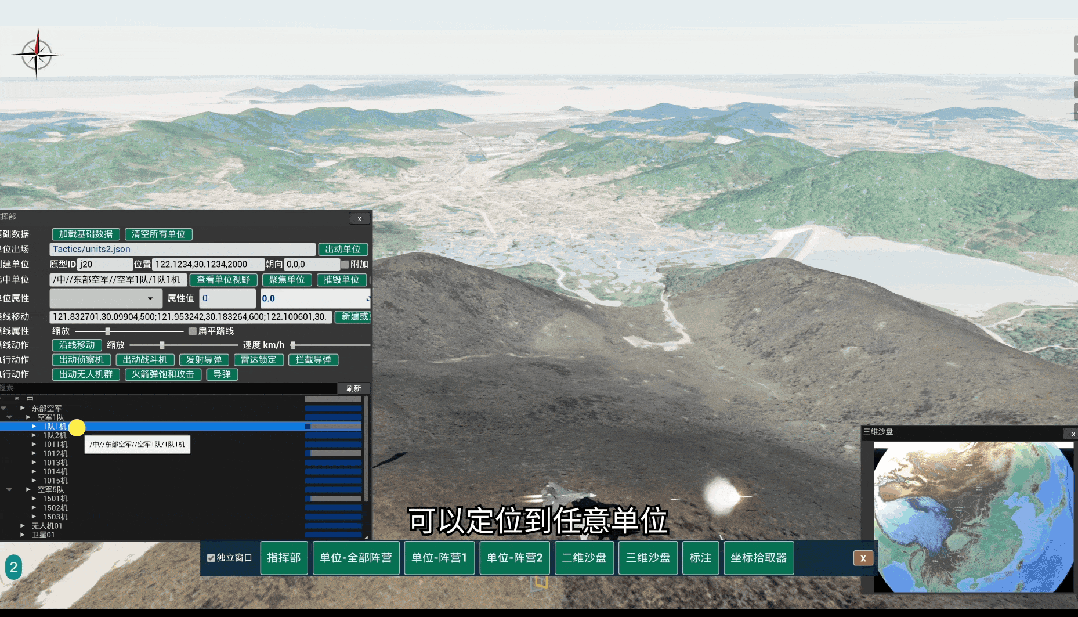

一次完整的仿真推演是一个随着时间动态变化的过程。可视化系统必须具备完整的时态数据管理与回放控制能力。这意味着不仅能实时呈现当前时刻的“快照”，更能支持任意时刻的暂停、回放与多视角分析，将推演转化为可追溯、可复现的“数字录像”，支撑深度战术复盘。

04. 低门槛的交互式场景构建与编辑

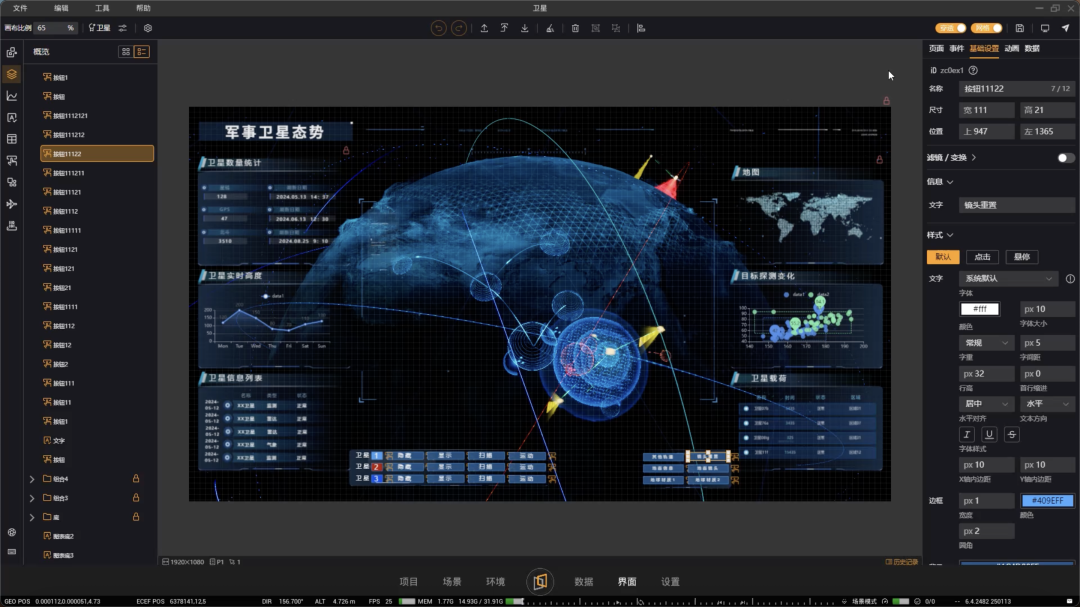

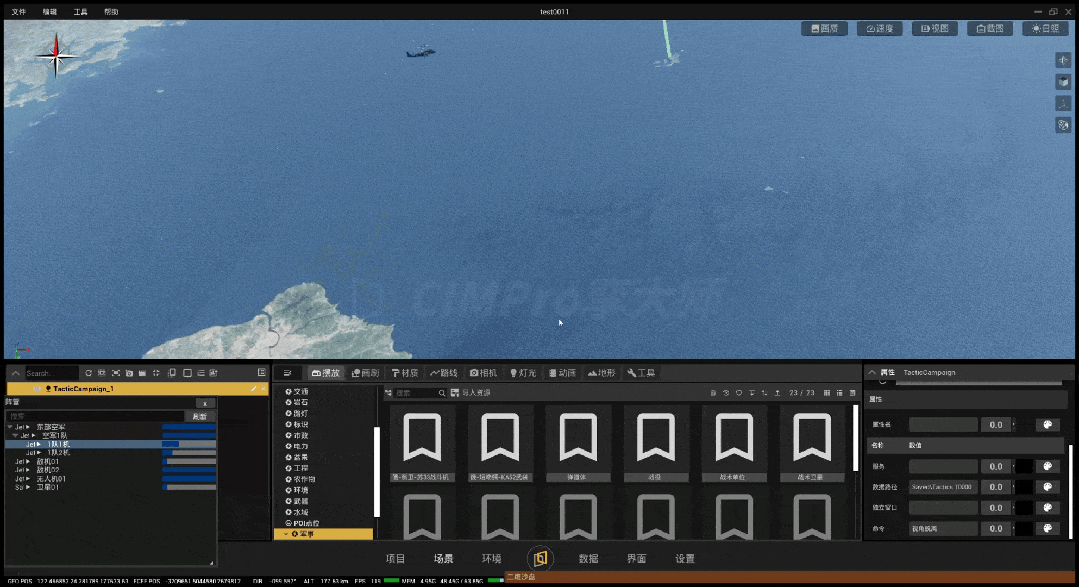

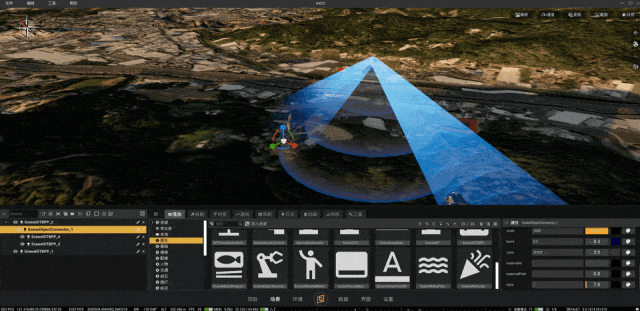

仿真想定多变，客户需求各异。一个高效的可视化系统应允许用户快速构建和修改三维战场环境、部署与配置各类实体模型、定义其外观与行为表现，通过孪生体编辑器用拖拽、配置等低代码方式，将抽象的仿真想定快速转化为具象的可视化场景。

仿真可视化平台如何解决真实业务挑战

上述关键技术如何在实际应用中落地并产生价值？以下案例展示了CIMPro孪大师作为专业的仿真可视化平台，如何帮助用户攻克典型业务难题，实现从“数据仿真”到“决策支撑”的能力跨越。

01 某新型电子战吊舱效能评估

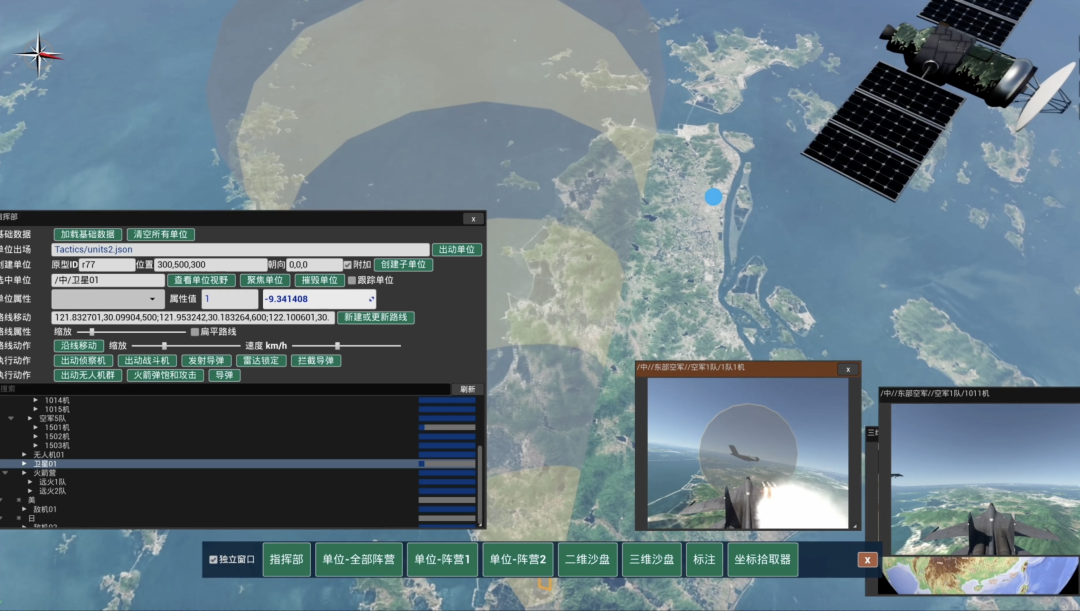

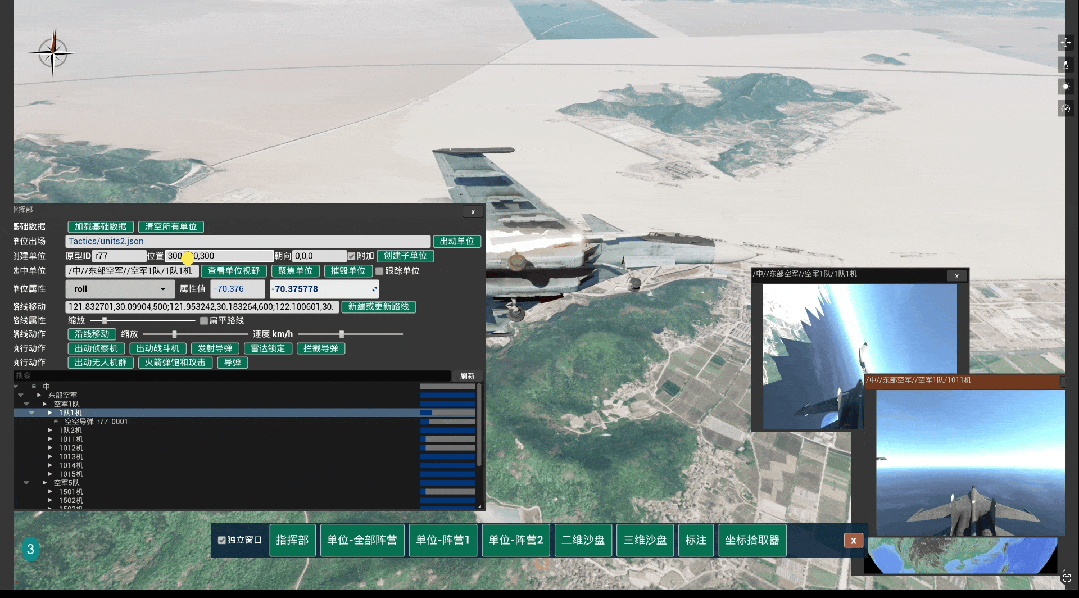

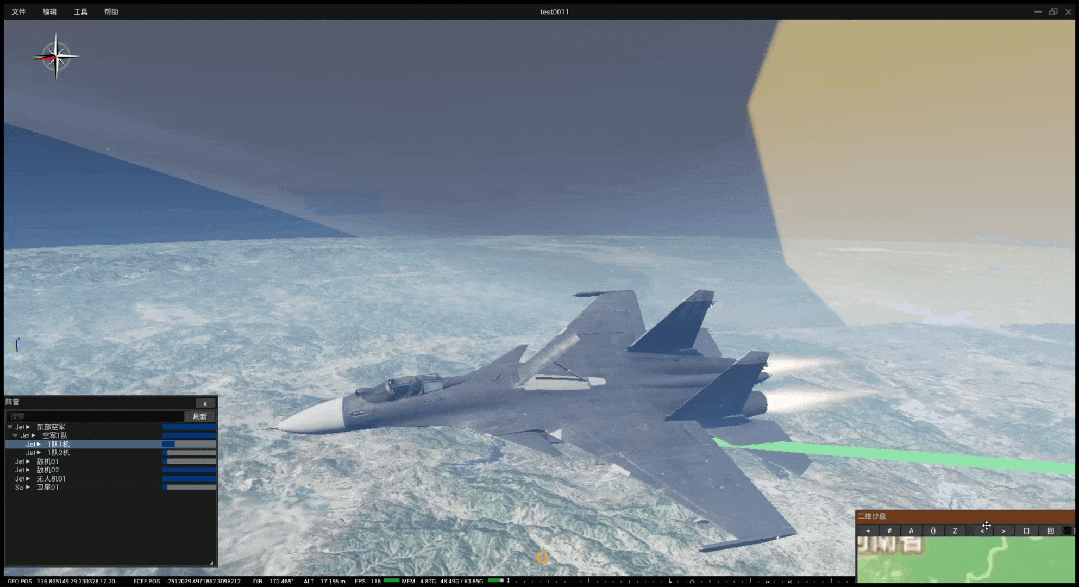

为验证某新型机载电子战吊舱在复杂环境下的干扰效能，传统外场试验成本高、极限场景难复现。通过仿真可视化，在数字空间中构建高逼真对抗场景，动态呈现干扰波束覆盖范围与雷达探测能力衰减过程，并支持全过程回放与量化分析。将数月试验周期压缩至数周，在零风险环境中精准完成性能边界探索与战术优化。

02 多域协同作战体系推演可视化

在验证“侦察-干扰-打击”跨域协同作战时，传统手段难以直观评估体系配合短板。通过可视化平台，将无人机、干扰车、战机等要素在统一三维时空中实时同步呈现，清晰呈现电磁行动与火力打击的因果及时序关系。使体系协同从抽象概念变为可观察、可测量的直观过程，显著提升联合作战方案的可靠性与科学性。

03 战术训练沉浸式复盘

通过可视化系统提供双视角沉浸终端，实时呈现雷达受扰、通信中断等效果，导调方可快速编辑想定生成多变场景，并利用三维沙盘回放功能对训练全过程进行精细化复盘。将电磁对抗从“听报告”转变为 “亲眼见、动手练” ，加速实战能力生成。

CIMPro孪大师是一款国产自研数字孪生融合引擎。如同“滴滴打车”在“百度地图”的基础上进行功能开发一样，你也可以用 “三维模型”打底，基于CIMPro孪大师进行功能扩展，开发自己的数字孪生应用。

CIMPro孪大师解决了“多源异构数据导入”，“零代码和低代码双开发模式”和“极致可视化渲染”的问题，你只需要专注于业务功能的开发。业主方可以基于CIMPro孪大师进行项目管理和展示，设计单位可以基于CIMPro孪大师搭建评审汇报工具，施工单位可以基于CIMPro孪大师进行施工进度模拟和管理，运维单位可以基于CIMPro孪大师进行机电管线的运维……
