这是「航海小知识」第1期。每次一个船舶海洋行业小概念，帮你把专业术语翻译成人话。今天是第一期，聊聊电子海图。下一期讲AIS——每艘船自带的“身份证+广播器”，关注我获取每日航海干货与资讯。
01
02
| 航线规划 | |
| 实时定位 | |
| 航行监控 | |
| 信息查询 | |
| 数据叠加 |
03
1. S-57 vs S-101：电子海图正在“换代”

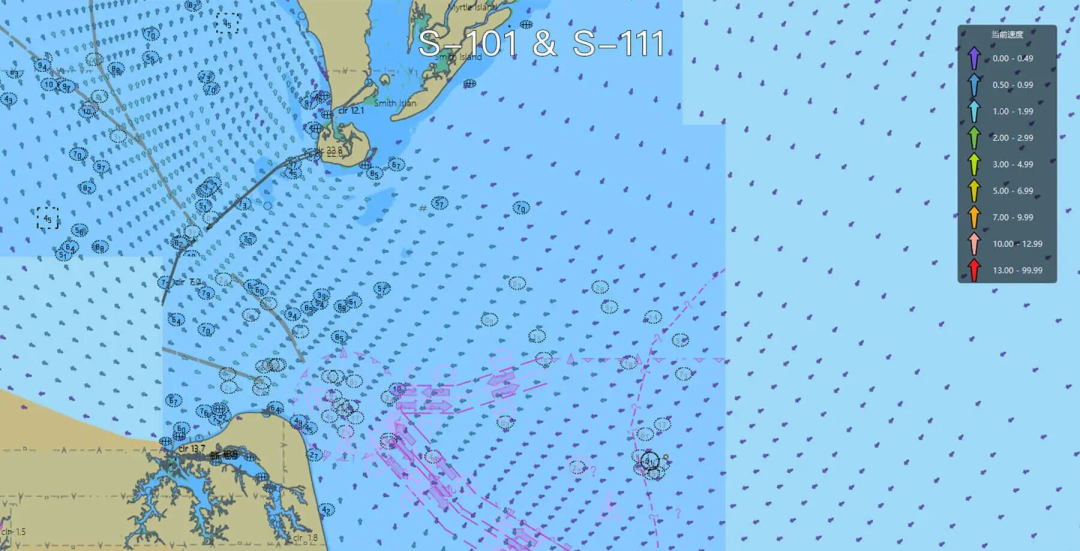

目前全球通用的S-57标准已经服役超过30年，面临格式封闭、扩展困难、无法与其他航海数据融合等局限。新一代S-101标准基于S-100框架，采用开放数据模型，支持“即插即用”——可以与潮汐（S-104）、高精度水深（S-102）、海流（S-111）等数据无缝叠加，实现动态安全等深线等智能功能。
关键时间节点：根据国际海事组织要求，2029年1月起，所有新安装的电子海图系统必须全面符合S-100框架标准。

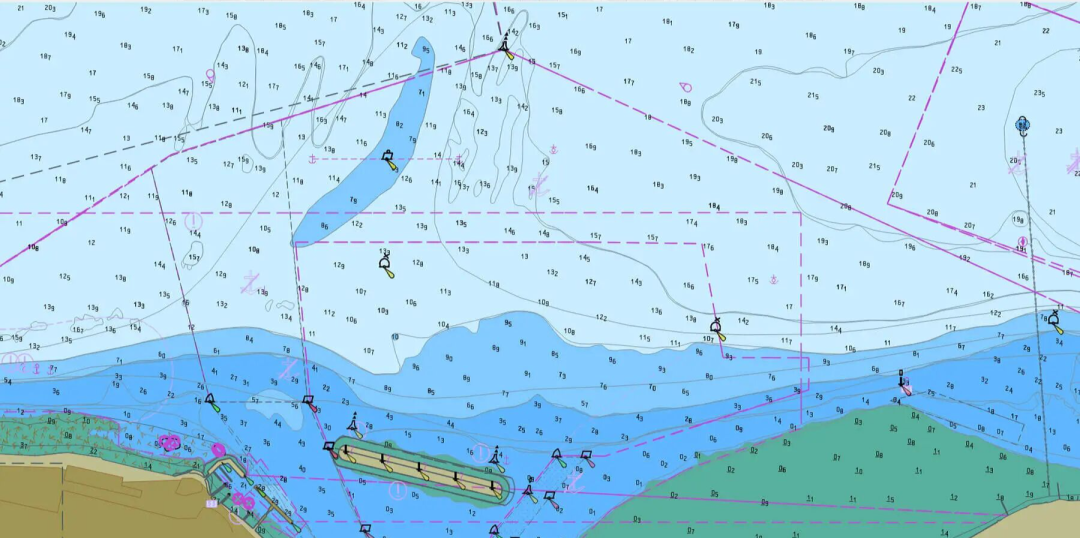

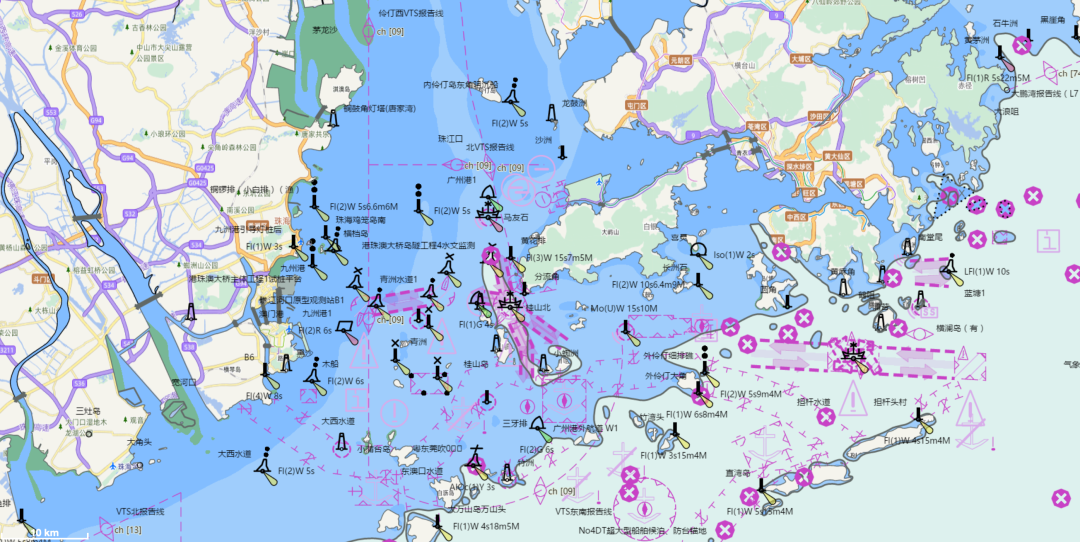

S-57与S-100电子海图
2. 电子海图“罢工”了怎么办？
这是一个真实存在的痛点。曾有船舶在台湾海峡航行时，两台电子海图系统在5分钟内相继崩溃，全部退回Windows桌面。应急处置方法包括：立即将航线输入雷达备用、联系供应商寻求技术支持、从备份恢复数据等。
3. 我国首套S-101电子海图已亮相
2025年10月，我国首套S-101标准电子海图在北外滩国际航运论坛亮相，由东海航海保障中心研制。该成果已在长江口、珠江口开展示范应用，融合潮汐、高密度水深、富余水深等数据，可实现动态安全等深线和乘潮通航航线规划。
04
船舶驾驶：驾驶台ECDIS终端，辅助船长规划航线、避碰决策

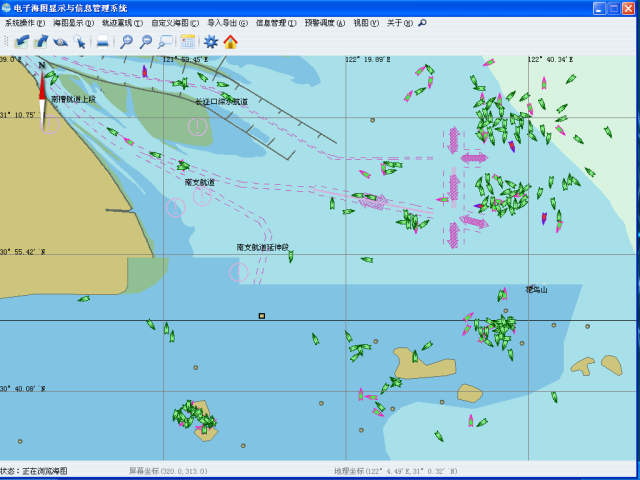

VTS海事监管：岸基VTS系统以电子海图为底图，叠加雷达和AIS，监控辖区船舶动态
港口调度：调度中心用电子海图查看航道拥堵、泊位占用，优化进出港计划
航海教学：航海院校用电子海图模拟器培训学员
数字孪生：作为三维场景的“地理底图”，叠加船舶、设备、环境数据
05

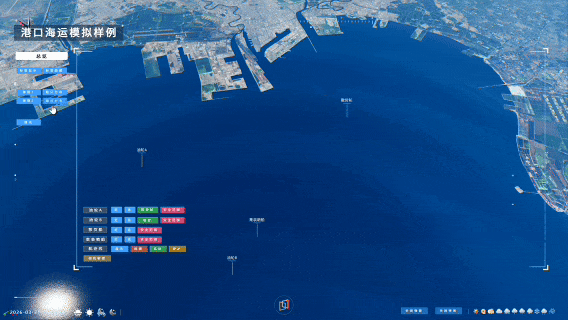

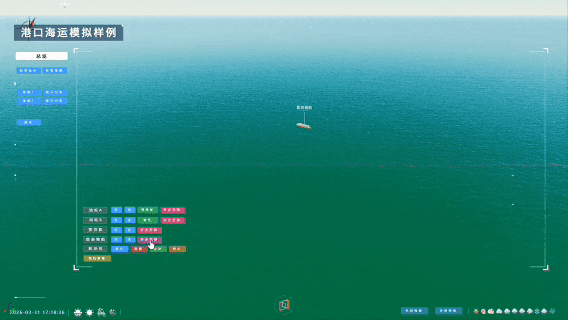

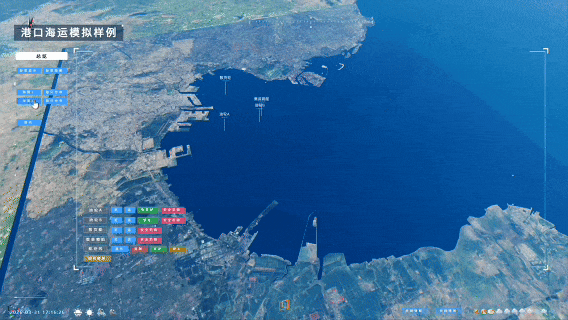

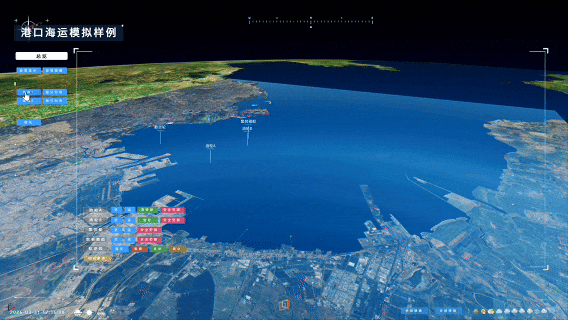

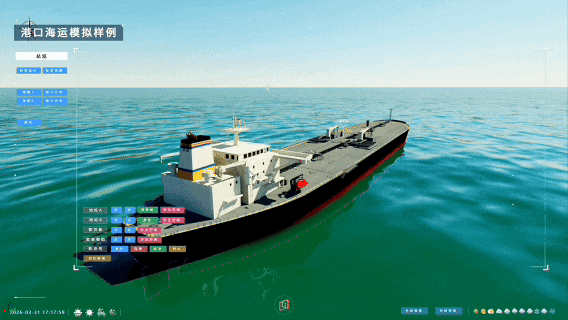

在数字孪生场景中，电子海图的价值在于“打底”。把S-57或S-101数据接入三维环境，水深变成热力图或等高线，航标、碍航物精准定位——这张底图就有了。
底图服务：将S-57/S-100标准电子海图接入三维场景，水深以热力图或等高线呈现，航道、航标、碍航物精准定位
数据融合：在电子海图之上叠加AIS实时船舶数据、雷达目标、水文气象信息
场景联动：点击海图中的航标弹窗显示详细信息，船舶偏离航道时自动高亮警示
多海图切换：支持不同比例尺、不同数据源的海图切换，适配不同监控粒度
典型应用：港口海运数字孪生、VTS船舶交通服务可视化、智慧航道、航海模拟训练。
