"十五五"规划明确提出加快数字技术与实体经济深度融合，数字孪生作为新型基础设施的核心技术，正从概念验证走向规模化应用，成为能源行业智能化转型的关键抓手。

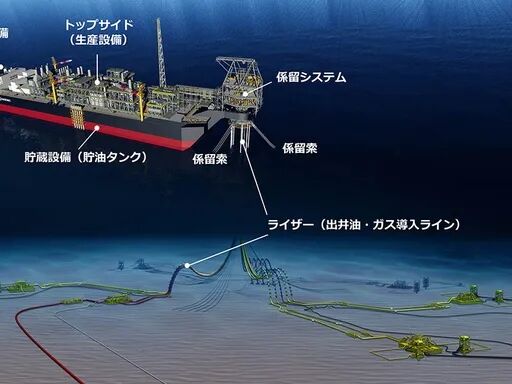

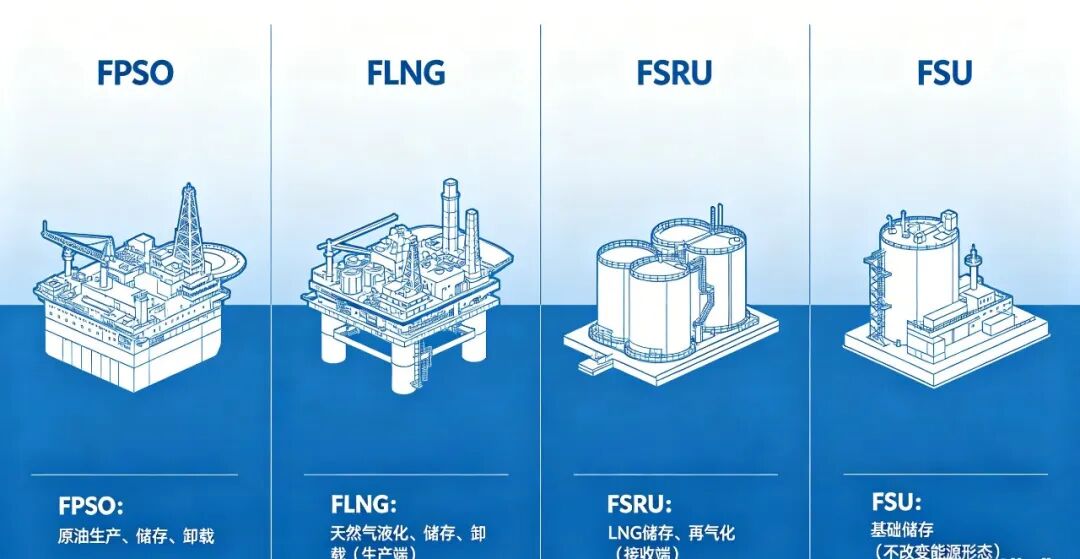

什么是FPSO/FLNG/FSRU/FPU
为什么选择数字孪生做海上能源运维？
海上运维的现实困境
传统海上能源设施运维面临三大痛点
环境恶劣
成本高昂
风险难控

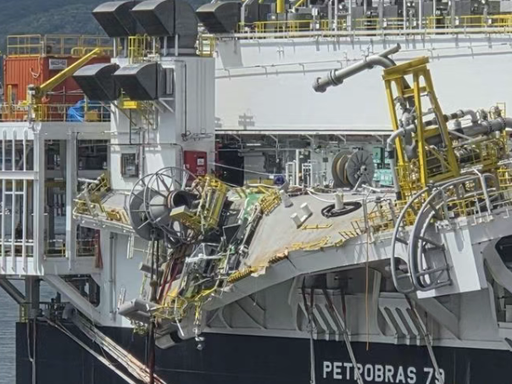

2025 年 9 月 3 日，在韩国巨济市的韩华海洋造船厂，为巴西石油（Petrobras）建造的 FPSO P-79 在进行尾部起重绞车负载测试时，支撑结构发生坍塌，导致 3 人坠海，其中 39 岁的巴西籍船东代表 Rodrigo Reis Barreto 从约 10 米高处坠海身亡，另外 2 人成功获救，此次事故的原因是绞车及支撑结构因超重而失效、坍塌。
海上平台距离陆地数百公里，运维人员往返一次耗时数天，一旦设备故障，响应周期长、抢修成本高。
更棘手的是，海上设备常年暴露在盐雾、台风、巨浪等极端环境中，腐蚀老化速度远超陆地设施，但传统巡检模式难以实时掌握设备状态，往往等到故障发生才被动应对。
数字孪生的技术实现路径？
数字孪生通过构建与物理实体1:1映射的虚拟模型，将FPSO/FLNG/FSRU/FPU的全生命周期数据汇聚到三维可视化平台中，实现状态可感知、风险可预警、决策可辅助。
运维人员无需出海，即可在数字孪生平台上实时监控设备运行参数、模拟故障场景、制定检修方案，大幅降低人员安全风险和运维成本。
30万预算如何分配？
以往传统数字孪生项目开发，往往依赖专业编程与 3D 引擎深度定制，从场景建模、数据对接、交互逻辑到系统联调全流程需从零构建，不仅周期动辄数月、跨角色协作复杂，更因高度依赖专业技术团队导致人力与研发成本居高不下，大量重复造轮子工作严重制约项目落地效率。
费用项目 | 金额 | 说明 |
|---|---|---|
软件授权 | 5万元 | CIMPro孪大师单项目授权，含零代码开发平台、3D编辑器、数据接口、私有化部署等全部功能 |
三维建模 | 8-12万元 | FSU主体结构建模：船体、储油舱、系泊系统、甲板设施、管线阀门、消防系统等核心部件 |
专题页面 | 6-8万元 | 4大功能页面（总览、设备监控、预警管理、运维调度）+ 两侧数据图表（产量曲线、设备状态、报警统计等） |
交互功能 | 3-4万元 | 设备点击查询、漫游导航、剖切透视、数据联动等交互逻辑开发 |
数据对接 | 4-6万元 | 多源数据整合：SCADA实时数据、历史数据库、气象海况数据、运维管理系统等 |
私有化部署 | 0元 | 软件已涵盖，支持本地服务器部署 |
信创适配 | 0元 | 完全自主知识产权，支持国产操作系统和数据库 |
合计：30万元左右（具体根据项目复杂度调整）
FPSO/FLNG/FSRU/FSU 及 LNG 码头 三维建模清单
FPSO（浮式生产储卸油装置）三维模型清单
1. 船体结构（Hull）
主船体（双壳体）：船首、船中、船尾、舷侧外板、双层底、纵舱壁、横舱壁、强框架、舷侧纵骨 液舱系统：原油储罐（多舱）、含油污水舱、清水舱、淡水舱、压载水舱、燃油舱、滑油舱、污油舱 船体开口：货油舱口、通风筒口、人孔、梯口、管弄口 首尾结构：首尖舱、尾尖舱、舵穴、锚穴、球鼻艏（可选）

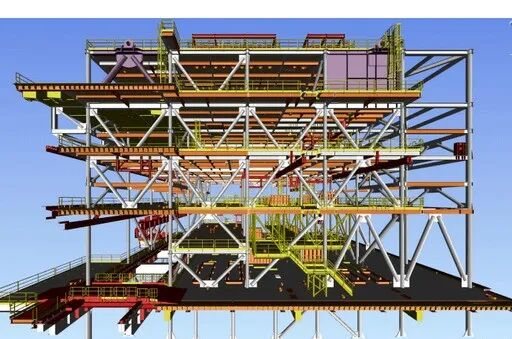

2. 上部工艺模块（Topside Modules）
原油处理模块：油气分离器（一级 / 二级 / 三级）、脱水装置、脱盐装置、电脱盐、原油稳定塔、过滤器 气体处理模块：气体压缩机、干燥器、脱硫装置、脱碳装置、天然气凝液回收装置 水处理模块：生产水处理、注水系统、海水淡化、污水处理装置 动力模块：主发电机（燃气轮机 / 柴油）、应急发电机、配电板、变压器、开关柜、配电柜 热站模块：蒸汽锅炉、热介质锅炉、换热器、蒸汽分配站
3. 系泊与定位系统
单点系泊系统：内转塔 / 外转塔、旋转接头、系泊缆 / 钢臂、锚链、浮筒、海底锚基 多点系泊：系泊桩、锚链 / 缆绳、导缆器、绞车、张力器、弃链器 动力定位（DP）：推进器、舵机、推力器、DP 控制舱、传感器（可选）
4. 外输与装卸系统
原油外输臂（旋转 / 伸缩型）、紧急脱离装置（ERS） 软管 / 硬管外输系统、漂浮软管、海底软管、管汇、阀门组 穿梭油轮系泊设施：碰垫、系泊桩、快速脱缆钩
5. 生活与公用模块
生活楼（上层建筑）：办公室、控制室、宿舍、餐厅、厨房、医务室、洗衣房、娱乐室 直升机甲板：直升机平台、系留装置、加油设施、消防设施 登船梯、引航员梯、安全通道、栏杆、平台、格栅
6. 安全与消防系统
火气探测系统：火焰探测器、气体探测器、烟雾探测器、手动报警按钮 消防系统：消防泵、泡沫站、水喷淋、二氧化碳灭火、干粉灭火、消防栓、消防炮 救生设备：救生艇、救助艇、救生筏、救生圈、救生衣、撤离通道 应急关断系统（ESD）、紧急停车系统（ESD）、放空火炬、分液罐
7. 管缆与辅助系统
工艺管线：原油、天然气、污水、海水、蒸汽、热水、化学药剂管线 仪表与控制：DCS 系统、PLC 柜、仪表箱、变送器、调节阀、流量计 电气系统：电缆、桥架、接线箱、照明、防雷、接地、通信设备 起重设备：起重机（克令吊）、叉车、升降机、吊机基座
FLNG（浮式液化天然气装置）三维模型清单
1. 船体结构（Hull）

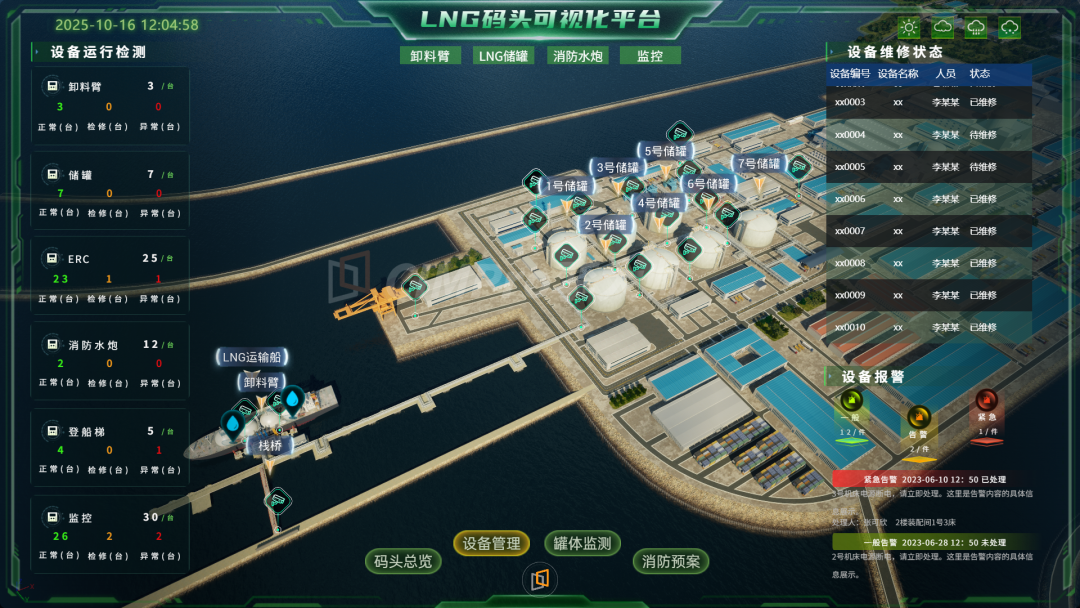

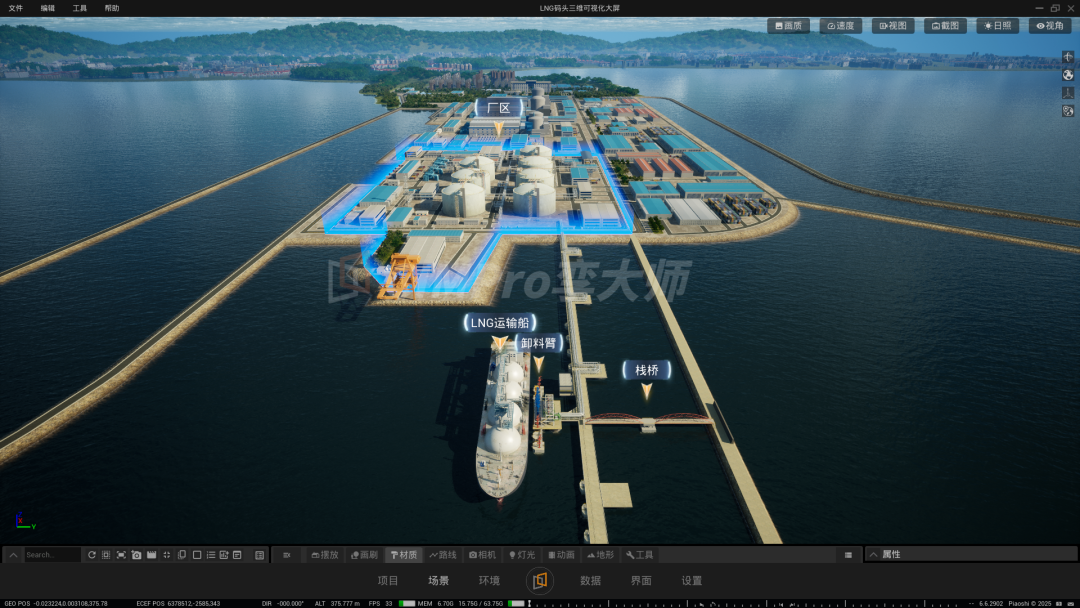

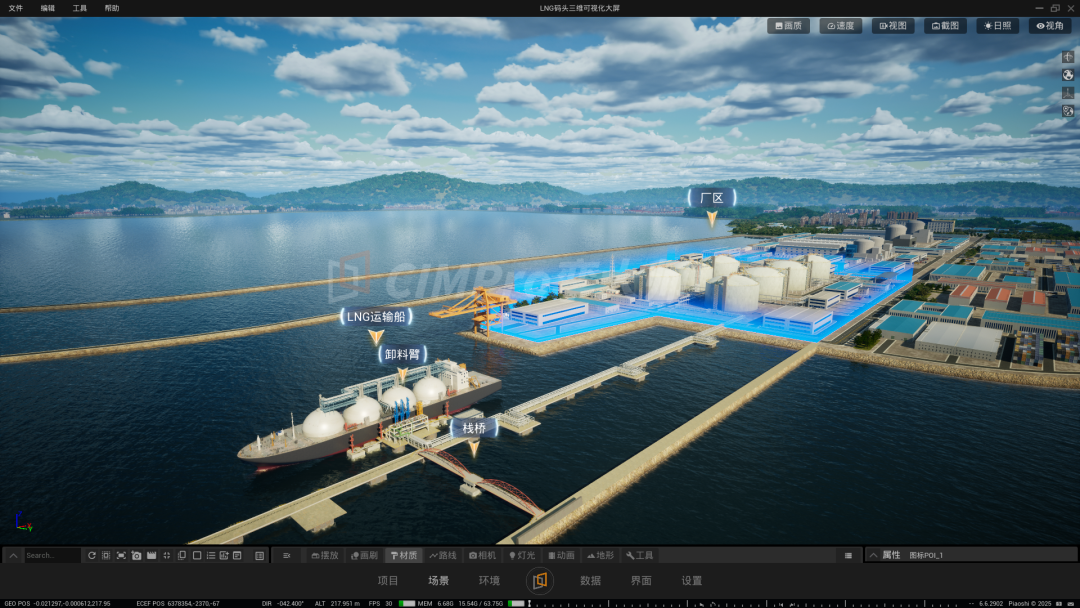

双壳体船体：LNG 货舱区（薄膜型 / MOSS 型）、隔离空舱、舷侧、双层底、纵 / 横舱壁 液舱：LNG 储罐（4–8 个）、LPG 舱、凝析油舱、压载舱、燃料舱、淡水舱 船体开口：液舱穹顶、气体穹顶、检修口、通风口、管弄 基于CIMPro孪大师开发的LNG码头数字孪生平台
上部液化工艺模块
原料气预处理模块：入口分离器、脱硫、脱碳、脱水、脱汞、重烃去除 天然气液化模块：液化冷箱（MFC）、压缩机（制冷剂 / 混合冷剂）、膨胀机、储罐冷却系统 LNG 处理模块：LNG 输送泵、浸没式泵、闪蒸罐、BOG 压缩机、再冷凝器 公用工程模块：电站、热站、仪表风、氮气、冷却水、化学药剂系统
系泊与定位
转塔式单点系泊、多点系泊、动力定位（DP3）、锚链 / 缆、旋转接头、海底基座
LNG 外输系统
LNG 装卸臂（超低温）、紧急脱离装置（ERC）、LNG 传输管线、保冷层、外输泵 穿梭 LNG 船系泊、碰垫、快速脱缆、软管 / 硬管外输系统
安全与低温防护
低温泄漏收集系统、LNG 喷淋防护、水幕、消防泡沫、惰性气体系统、火炬 / 放空系统
开发过程详解

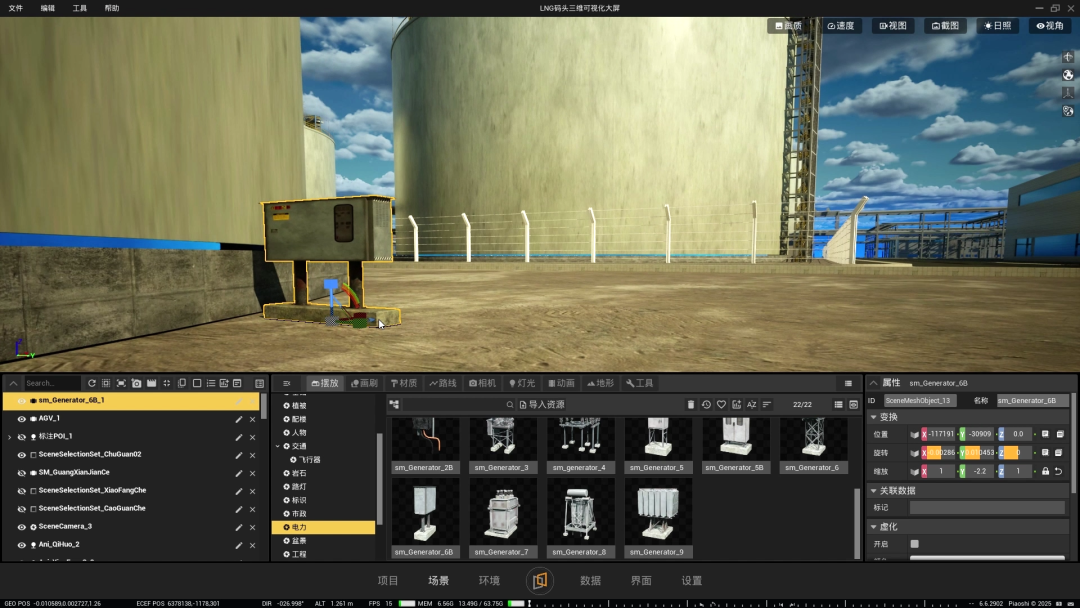

第一步：导入模型，搭建三维场景
在CIMPro孪大师中导入FSU的三维模型文件（支持FBX、OBJ、GLTF等主流格式），结合软件内置的3D模型库、材质库、粒子特效库，快速完成场景美化。针对FSU的核心部位进行精细化建模：
船体结构：浮式储油平台主体、压载舱、储油舱
上部设施：甲板设备、管线阀门、起重机、直升机甲板
系泊系统：单点系泊装置、锚链、立管
安全系统：消防设施、救生设备、应急关断系统

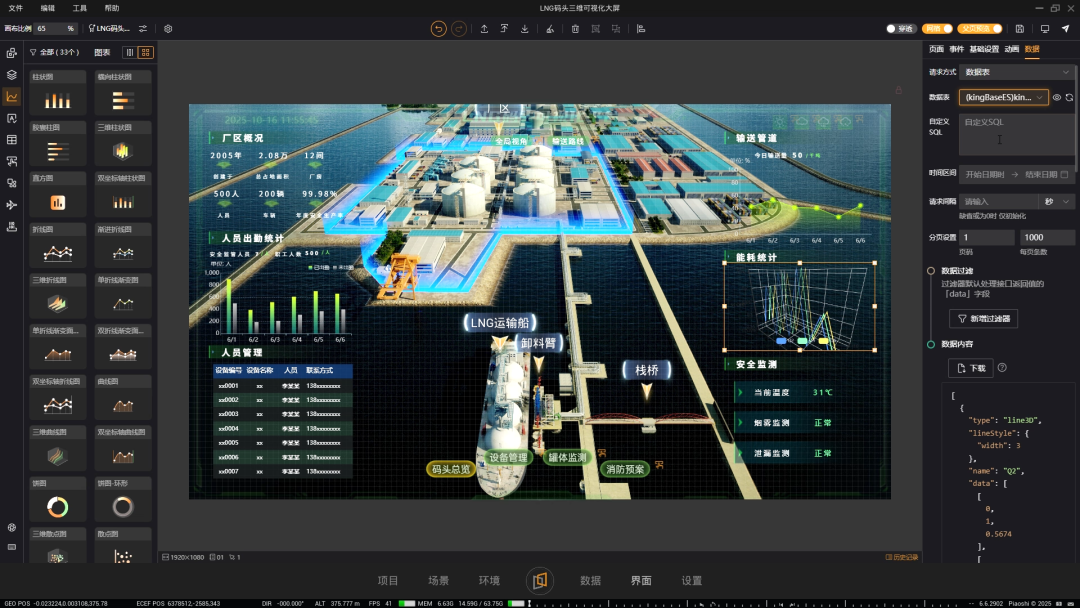

第二步：UI编辑，定制监控界面
基于CIMPro孪大师的可视化UI编辑器，选择现有模板进行快速定制。主要页面包括：
四大核心页面：

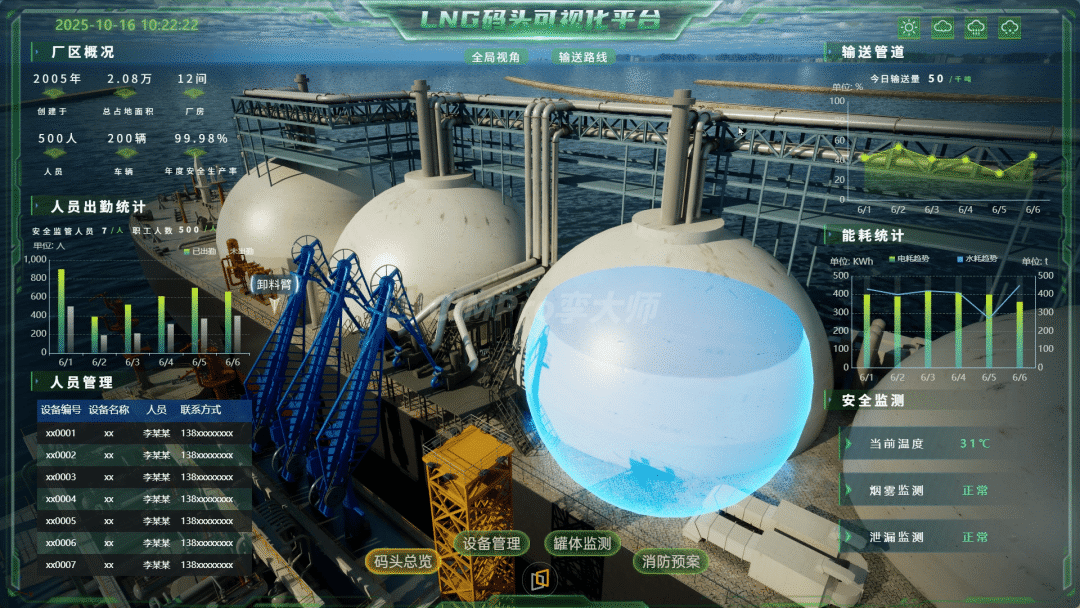

总览页面：FSU整体三维模型 + 关键运营指标（储量、产量、人员、设备状态）
设备监控页面：设备树结构 + 三维定位 + 实时参数 + 运行曲线
预警管理页面：报警列表 + 空间定位 + 处置流程 + 历史追溯
运维调度页面：巡检任务 + 检修计划 + 人员定位 + 工单管理
两侧数据图表： 油气产量趋势、设备健康度评分、报警统计、能耗分析等可视化图表，直接替换模板中的示例数据即可。
第三步：数据对接，实现实时联动
将各业务系统的数据接入CIMPro孪大师的PiAdmin数据管理平台：
实时数据：通过OPC/Modbus协议对接SCADA系统，获取温度、压力、流量等实时参数
历史数据：对接历史数据库，支持趋势查询和对比分析
业务数据：通过API对接运维管理系统，同步工单、巡检记录等信息
环境数据：接入气象海况预报系统，叠加风浪流场可视化
数据接入后，在软件的界面功能模块中绑定数据源，即可实现三维模型与业务数据的实时联动——点击设备自动弹出参数面板，数值超限自动变色预警。
第四步：发布部署，灵活应用
开发完成后，CIMPro孪大师支持一键打包发布：
C/S模式：打包成独立的EXE可执行文件，直接在企业展厅大屏上运行，无需网络依赖，性能更优
B/S模式：生成Web访问链接，可通过浏览器访问，与企业现有业务系统（OA、ERP、SCADA等）无缝集成，支持多终端协同
