项目案例｜某智慧SMT芯片自动贴片产线数字孪生平台

※该项目已脱敏转化为项目模板

使用地址：https://cimpro.cn/sceneItem?id=1160451383955165184

该项目基于CIMPro孪大师开发，用户可基于此模板自由编辑场景、调整UI图表及设置交互标签，快速适配实际业务需求，如设备异常告警、远程人员巡检。其国产信创兼容性与一站式零代码开发流程，显著降低开发门槛，为智慧产线项目提供高效、可复用的参考范式。

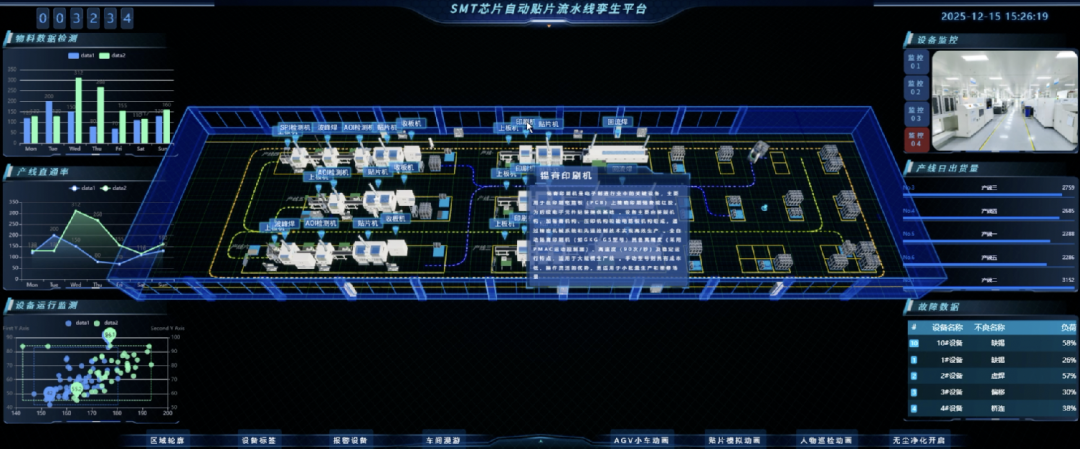

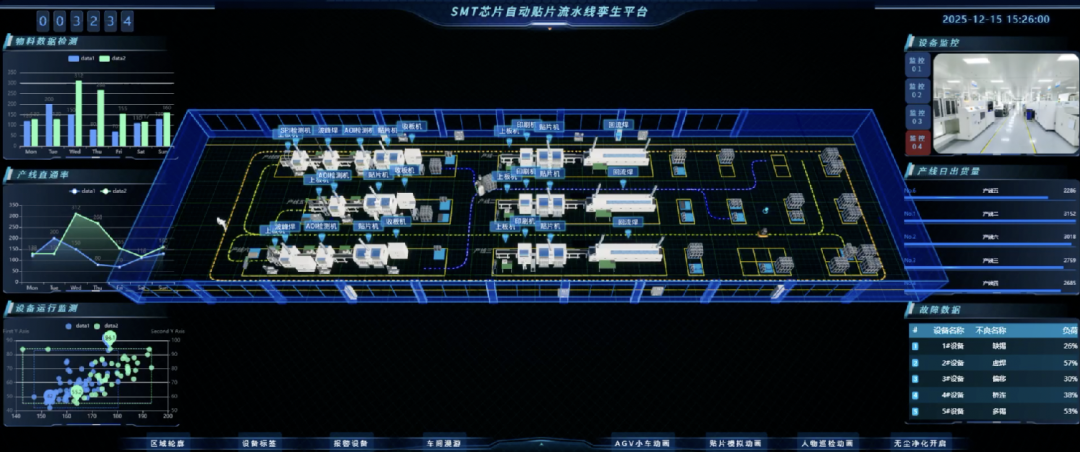

1. 产线总览

• 基于高精度三维建模，逼真还原SMT整条流水线的布局、设备联动关系与物料流转路径

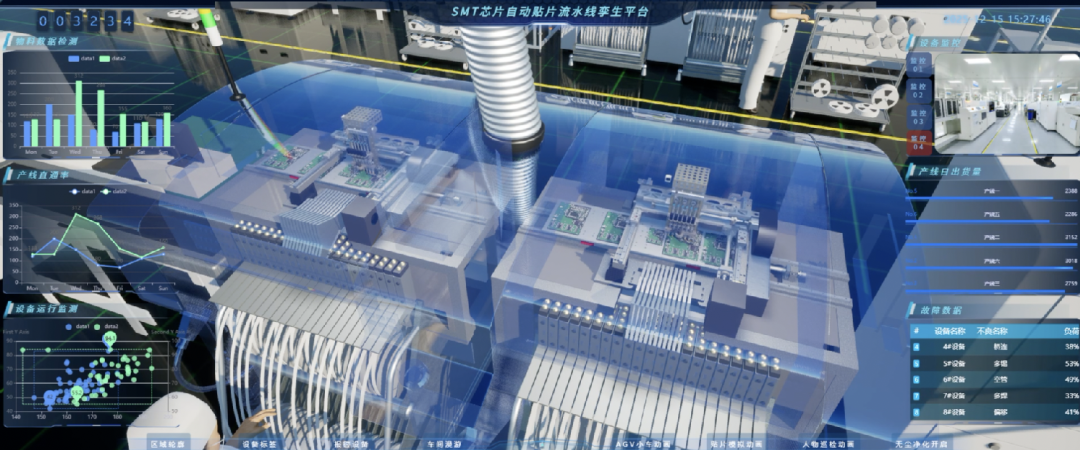

• 支持从车间级到设备级（如贴片机吸嘴）的多层级钻取浏览，直观展示各工作站实时状态（运行、待机、报警）

• 通过统一看板集成计划达成率、产线日出货量、设备运行状态、故障数据等核心指标，实现整线运行效能一屏感知

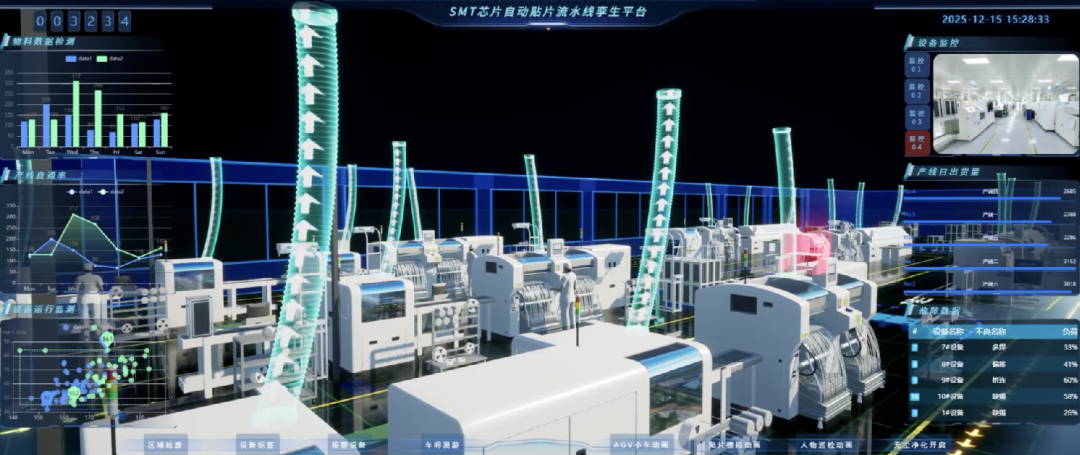

3. 设备信息

• 贴片机：吸嘴真空值、贴装压力、XY轴定位精度、Feeder站位信息

• 回流焊炉：各温区实时温度曲线、链条速度、氧气浓度

• 健康度预测：基于设备振动、电流等数据，进行异常预警与预防性维护提示

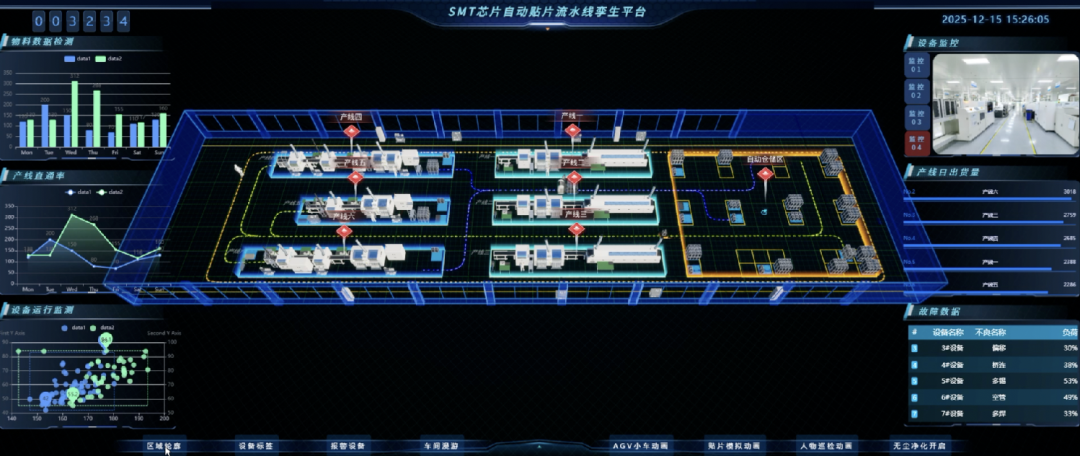

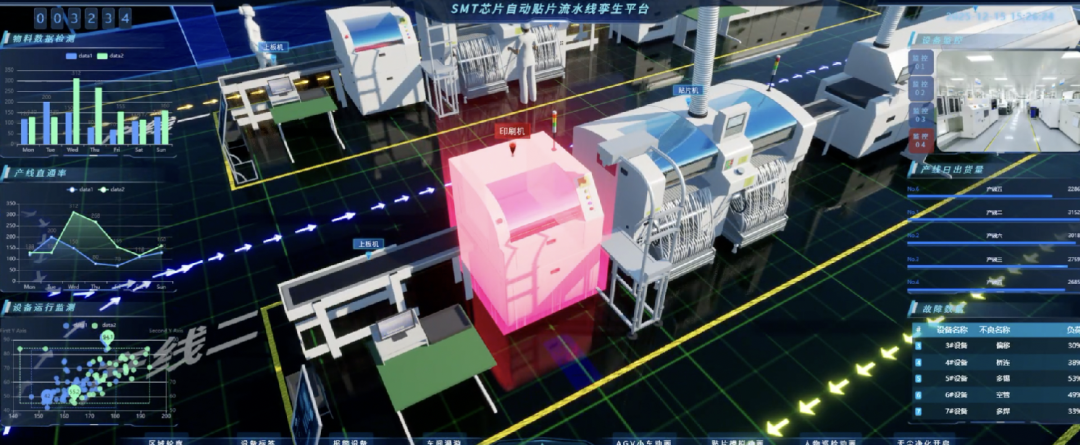

支持设备异常报警高亮（如将抛料率超阈值的Feeder标红），设置一键定位报警设备交互。

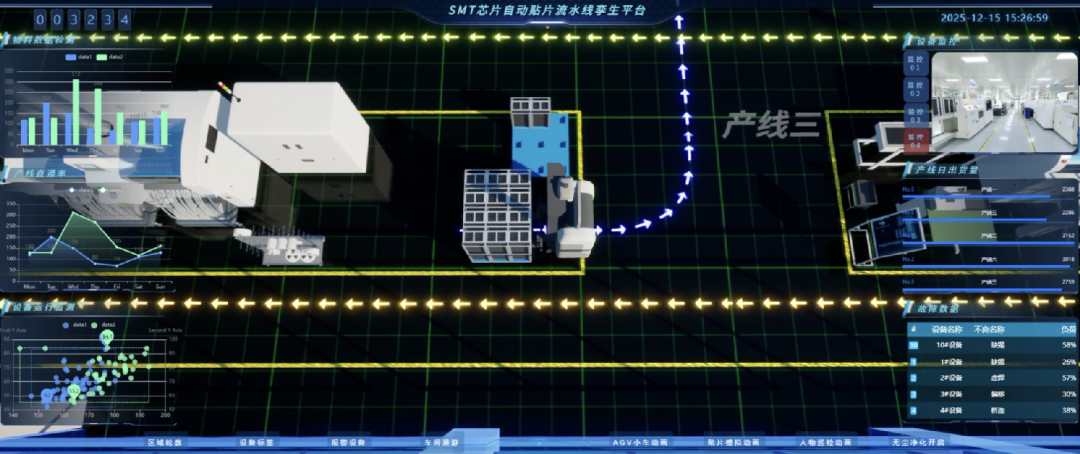

4. 物料追溯

集成接入WMS数据，实现物料全生命周期可视化管理：

• 物料库存：实时显示料盘库、Feeder车库存，预警缺料风险

• 上料防错：虚拟映射现实Feeder换料过程，核对站位料号与实际扫码信息，防止误贴

• 全程追溯：输入产品序列号或PCB条码，可反向追溯该产品所使用的所有元器件批次、贴装该元器件的设备、时间及当时工艺参数


5. 工艺模拟

在虚拟环境中，对新产品导入流程进行仿真与优化：

• 贴装程序模拟：导入Gerber和贴装程序，在三维环境中模拟贴片路径，优化贴装顺序与Feeder布局，减少换线时间

• 炉温曲线仿真：根据PCB板特性、元器件布局和锡膏类型，模拟回流焊温度曲线，推荐最优炉温参数，减少实物试错

• 瓶颈分析：通过离散事件仿真，预测在不同订单组合下的产线产出与瓶颈工位，为生产排程提供决策依据
