海底光缆数字孪生：海缆结构剖切、铺缆船、水下机器人作业模拟可视化全拆解

当你给地球另一端的人发邮件、打视频，有没有想过，这些数据是怎么传输到万里之外的呢？通过无线电，还是卫星？其实，它们走的是网线——海底光缆。

全球95%以上的国际数据传输，都依赖总长超过140万公里的海底光缆完成。它们像大洲间的数字血管，承载着跨境贸易、金融交易和无数人的日常沟通。

作为承载全球流量的数字基础设施，海底光缆已是当下大国博弈的战略要地。这场激烈争夺的背后，是全球AI大模型对带宽和低延迟、高可靠性传输的饥渴。预计2025年至2027年，全球相关投资将达创纪录的130亿美元，几乎是前三年的一倍。

然而，海底光缆的铺设和维护，是一项极端复杂的超级工程，要面对数千米深的水压、复杂多变的海底地形、以及波涛汹涌的海面环境。

7月17日（本周五）14:00有一场海上风电&海缆铺设可视化的数字孪生开发实战教学直播公开课，技术老师会从零开始带你搭建可落地的三维场景。点击预约👇🏻

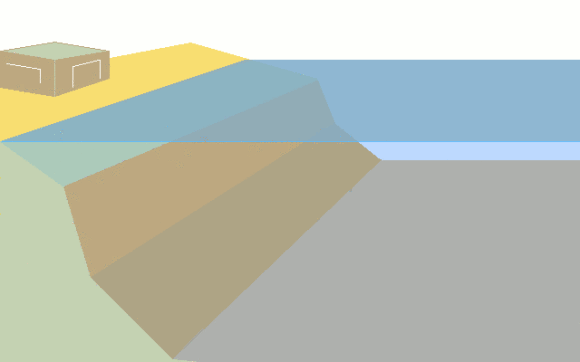

海底光缆铺设绝非“扔下去就行”。它是一套精密的工程流程：

1. 勘察清理：首先需结合多年水流数据与海域水深，避开海底岩石、陡坡等复杂地形，规划出最安全的“水下公路”。

2. 光缆敷设：在浅海，专用光缆船会拖拽一个“海底犁”——缆线埋设机，用高压水柱冲开泥沙形成缆沟，再引导光缆入沟。在深海则直接抛放，依靠光缆自重沉底。

3. 冲埋保护：在人类活动频繁的浅海，光缆需埋入海底2米以下，以防船锚误伤。深海则依赖光缆自身7层“铠甲”（从聚乙烯护套到钢绞线）抵御鲨鱼与腐蚀。

这是一场看不见的“水下穿针引线”，能干这活儿的全球也没有几家公司。

铺设只是开始，长达25年的服役期才是真正的考验。传统运维面临三大“盲区”：

• 数据与“盲操”困境：光缆下水后，人在船上、缆在海底、地形在暗处。操作员只能通过有限的传感器数据操控埋设犁的深度和姿态，海缆路由、船舶AIS、水下机器人数据分散在不同系统，管理者缺乏全局态势。维修时，OTDR（光时域反射仪）测出的断点距离，与真实海底地形无法直观对应，维修船只能“盲操”。

• 水下“黑箱作业”：铺设时的埋深是否达标？洋流冲刷是否导致海缆裸露？这些关键状态无法实时感知，直到损伤发生。

• 结构损伤“看不见”：深海高压、洋流涌动、能见度为零。一旦设备故障，深潜器打捞维修成本极高，一次打捞费用可能高达千万美元。海缆外层护套磨损、内部绝缘层老化等隐形损伤，必须物理切割才能检查，代价巨大。

全球海缆路由可视化：在三维数字地球上，直观展示海缆的布局、登陆站与中继站位置，点击可查看属性信息。

船舶动态实时呈现：融合AIS与卫星定位，实时呈现作业船舶的航速、航向与航线，辅助精准调度。

海洋环境构建：平台内置动态海洋环境系统，能够实时接入或模拟可视化风向、浪向、流向、风速、表面流速、有义波高、谱峰周期等关键海况参数。

作业全程模拟与监控：在三维场景中模拟可视化铺缆船航行、海缆放线与埋设全过程，实时监测敷设埋深、缆线张力等关键指标。

驾驶舱视角切换：支持环绕、聚焦、自由视角等多种模式。操作员可以“自由飞行”到船体任意位置，查看设备状态。例如，通过“聚焦”视角锁定布缆机，观察其送缆速度是否与船速匹配。也可切换至机器人“第一人称视角”，如同自己潜入海底，通过其搭载的摄像头和声呐“眼睛”查看光缆铺设质量、调整开沟深度、检查接头盒固定情况。

实时数据驱动：GPS、缆长计数器、张力传感器等数据实时接入三维场景。当缆绳张力异常升高时，布缆机模型自动变为红色并闪烁，同步触发告警。

光缆结构拆解：平台支持将光缆模型进行拆解透视，通过滑条或按钮，像“剥洋葱”一样逐层剥开光缆的物理结构：最外层的聚乙烯层（保护铠甲）→钢绞线层（承重拉力）→聚碳酸酯层（抗压支撑）→铜管铝管层（供电回路）→最核心的光导纤维（信号通道）。

工程模拟培训：当光缆出现故障时，专家可以远程在数字孪生场景中“拆开”故障段光缆的结构模型，结合应力分布热力图，清晰判断故障是出在铠甲层断裂还是内部光纤断纤，辅助提升了远程故障诊断的准确性和效率。

断点精准定位：将OTDR测距数据与三维海底地形精准叠加，在场景中标定物理断点，并模拟可视化维修船的行进路线。

隐患识别预警：模拟可视化水下机器人沿路由巡航并呈现外皮破损、埋深不足等隐患，实时动态标注并预警。

结构无损“透视”：支持海缆多层结构（从外层护套到导体芯线）的虚拟剖切与拆解，无需物理破坏即可完成内部“体检”，并模拟可视化洋流冲刷下的老化趋势。

零代码一站式数字孪生开发工具平台

CIMPro孪大师作为一款零代码一站式数字孪生开发平台，其核心能力与海底光缆工程的需求深度契合：

高保真海洋环境1:1复刻：平台内置数字地球与海洋模块，支持导入多波束声呐DEM数据精细雕刻海底地形，集成水动力引擎实时模拟可视化洋流、波浪与能见度，实现从全球态势到毫米级缆线剖切的流畅漫游。

多源异构数据实时融合：支持多种三维模型格式（BIM、工业模型、倾斜摄影、点云）导入，以及海量数据源实时接入（GPS、张力传感器、声呐、MQTT、OPC UA等）。将船端、水下、岸端的碎片化数据在同一个三维场景中实时融合呈现，打通信息孤岛。

零代码高效开发：平台内置海量海洋组件与行业模板，通过拖拽式操作无需编码即可搭建海底光缆三维场景、绑定传感器数据、配置告警规则。从“提需求等排期”到“自己动手马上改”，开发效率大幅提升。

开放的可视化与交互接口：提供标准的API接口，支持二次开发与系统集成。

国产信创适配：支持全栈适配国产软硬件环境，支持私有化部署。所有数据运行在单位内部服务器，满足涉密单位和对数据安全有严格要求的用户的使用需求。

评论“海缆”或点击公众号主菜单“领干货”，领取海缆数字孪生现成模板demo和CIMPro孪大师免费下载试用。

7月17日（本周五）有一场专门针对海上风电&海缆铺设数字孪生开发的实战教学直播，技术老师会从零开始带你搭建可落地的三维场景。感兴趣的话，可以点击预约👇🏻，看看数字孪生怎么把“水下盲区”变成“透明现场”。
