【白话光电能源】别再傻傻分不清：光伏和光热的区别与数字化开发对比

光伏直接“光→电”，光热走“光→热→电”路线。一个是电池板，一个是镜子阵；一个怕阴天，一个能储热。本文带你一次看懂，顺便聊聊数字孪生怎么让这两类电站都变得“看得见、算得准、控得住”。

去年在青海某光热项目现场，一位老工程师跟我说：“光伏和光热，名字就差一个字，但里面的门道差得多。”

这并非夸张。

光伏（Photovoltaic, PV）和光热（Concentrated Solar Power, CSP）虽然都靠太阳吃饭，但发电原理、设备形态、运行方式、电网友好度截然不同。

很多刚入行的技术人员甚至把光热等同于“聚光光伏”，闹出不少笑话。

本文从两种太阳能发电技术入手，深入解析各自的工作原理、适用场景、运维痛点，并探讨数字孪生技术如何让光伏电站和光热电站的管理变得透明可控。

光伏开源模板免费用

扫码回复“光伏”即可获得

光伏 vs 光热：核心区别

根据能量转换路径的不同，太阳能发电主要分为光伏发电和光热发电两大类。

1. 光伏发电（PV）：光→电

工作原理：利用半导体材料（如硅）的光生伏打效应，太阳光照射到电池片上，光子激发电子跃迁，直接产生直流电，再通过逆变器转为交流电并网。

核心特点：设备简单：光伏组件、支架、逆变器、汇流箱；响应快：有光就有电，毫秒级响应；受天气影响大：阴雨天、夜间不发电，出力波动性强；成本低：组件价格十年下降90%，度电成本已低于火电。

塔拉滩共和一期、二期，国能共和三个项目同框图

典型代表：青海塔拉滩光伏园、龙羊峡水光互补电站

适用场景：荒漠、屋顶、水面、农业大棚等大面积光照资源区

2. 光热发电（CSP）：光→热→电

工作原理：用反射镜（定日镜或槽式抛物面）将太阳光聚焦到集热器上，加热工质（导热油或熔盐）产生高温热能；热能被储存在绝热储罐中；需要发电时，通过热交换器产生蒸汽驱动汽轮机组发电。核心是“储热”，让阳光可储存、可调度。

核心特点：自带储能：熔盐储热系统可在无阳光时持续供电数小时甚至十余小时；电网友好：旋转惯量、调频调压能力强，属于同步发电机电源；规模大：单塔装机可达100-350MW，镜场面积数平方公里；成本高：目前度电成本约0.7-1.0元/kWh，远高于光伏。

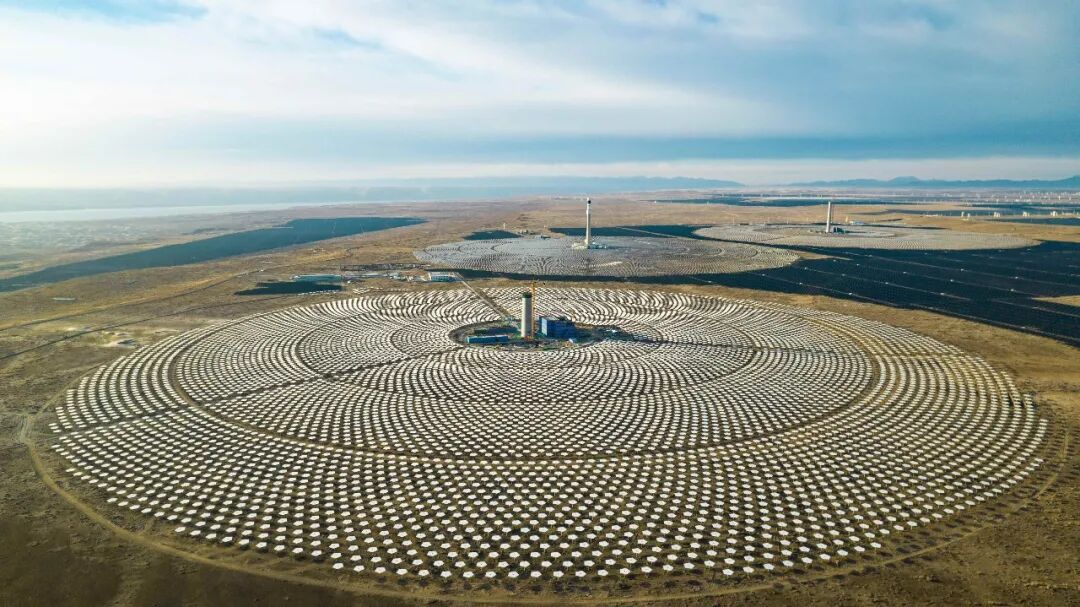

青海亿储格尔木350兆瓦塔式光热发电项目

典型代表：青海格尔木350MW塔式光热（全球单体最大）、中广核德令哈50MW槽式、敦煌大成50MW菲涅尔式

适用场景：西北戈壁、荒漠，作为风光基地的调峰电源，或为工业园区提供蒸汽

两种电站数字化开发难易度

光伏和光热电站的数字化转型，都面临设备数量巨大、数据采集点多、地理位置偏远等共性难题，但具体侧重点不同。

光伏电站：★★★★☆（中等偏难）

核心挑战

设备数量海量：一个百兆瓦电站有几万甚至几十万块组件，每块组件都有电流、电压、温度数据（如果配优化器或智能接线盒），数据量极大；故障定位难：一块组件热斑、一条支路接地，传统方式靠人工抽检，效率低下；环境依赖强：辐照度、温度、风速、积灰程度都影响出力，需融合气象数据做功率预测。

光热电站：★★★★★（较难）

核心挑战

设备类型繁杂：定日镜、吸热器、熔盐泵、蒸汽发生器、汽轮机、冷却塔——专业跨度大；控制精度要求高：定日镜追日误差需控制在毫弧度级，吸热器表面温度需均匀分布，熔盐防冻需加热伴管；储热调度复杂：需根据电价、天气、电网指令动态决定充放热策略，涉及热力学模型；安全风险高：熔盐泄漏、过热器爆管、汽轮机超速等事故后果严重。

数字孪生如何赋能电站

面对上述挑战，数字孪生技术通过构建与物理电站1:1映射的虚拟模型，将海量设备数据汇聚到三维可视化平台中，实现“站况可感知、故障可定位、调度可优化”。

模板开放中：

https://www.picimos.com/sceneItem/355

CIMPro孪大师已推出「光伏储能园区数字孪生模板」和「光热电站数字孪生模板」，均开源免费，覆盖从组件级到整站级的监控、运维、仿真全流程。

第一步：选择模板，快速搭建场景

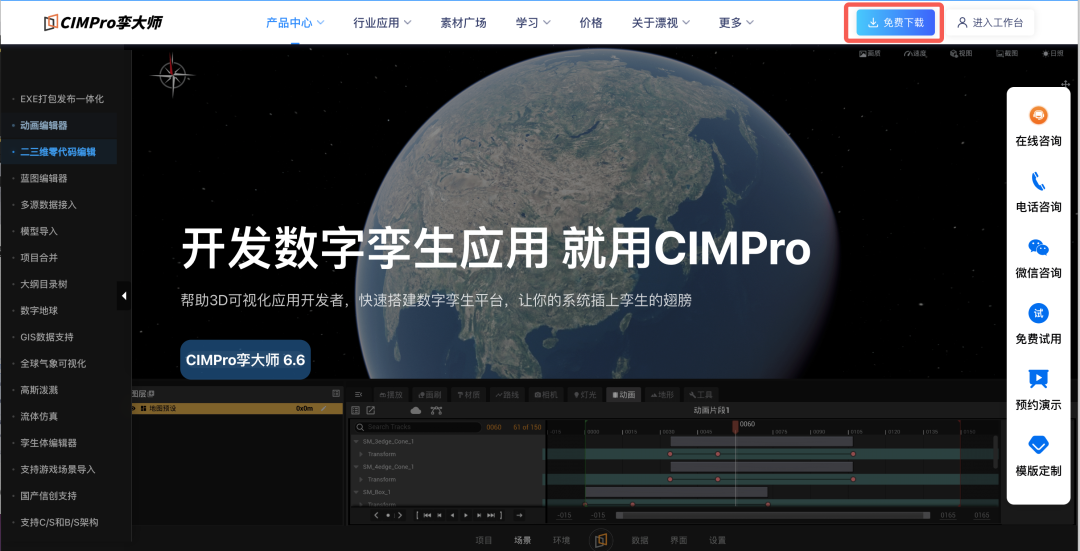

登录CIMPro孪大师客户端，点击【选择模板】，搜索“光伏储能”或“光热电站”，下载即可获得完整三维场景。

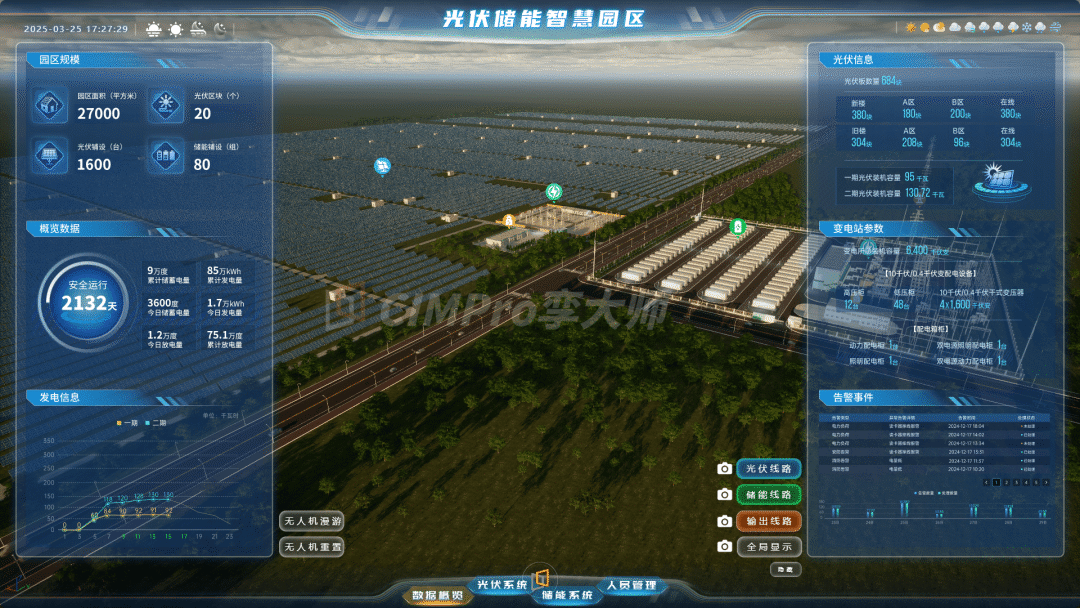

光伏模板：已包含光伏阵列、逆变器、箱变、储能集装箱、EMS系统模型，以及辐照度、温度、功率等数据看板。

光热模板：包含定日镜场、吸热塔、熔盐罐、蒸汽发生器、汽轮机组模型，以及镜场追日动画、熔盐循环粒子特效。

第二步：编辑模型与动画，零代码调参

光伏场景：

组件材质一键替换：选中光伏板，在材质库中切换“单晶硅”“多晶硅”“薄膜”等外观，便于方案汇报。

阴影模拟：利用CIMPro的太阳轨迹系统，设定经纬度和时间，自动计算阵列间阴影遮挡，辅助优化布局。

光热场景：

定日镜追日动画：在动画编辑器中，设置定日镜的方位角、俯仰角关键帧，模拟从日出到日落的追日过程。

熔盐流动可视化：利用粒子系统模拟高温熔盐在管道中的流动，流速、温度可绑定实时数据，动态变色。

吸热器热斑显示：将吸热器表面温度传感器数据映射到模型上，温度超限区域自动变红警示。

第三步：UI编辑，定制监控看板

基于CIMPro的可视化UI编辑器，快速定制两大类电站的核心页面：

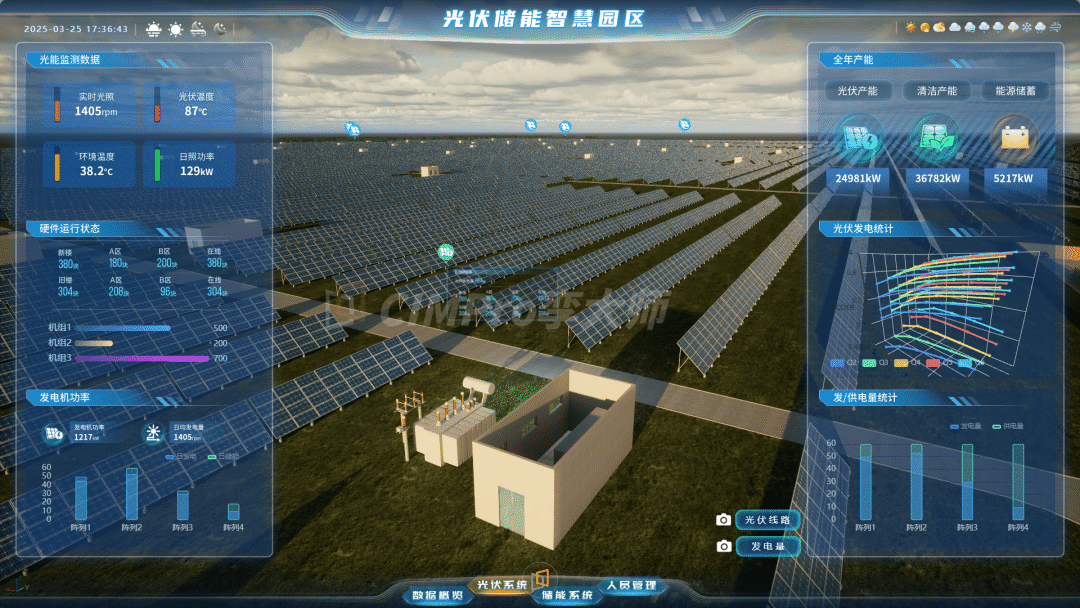

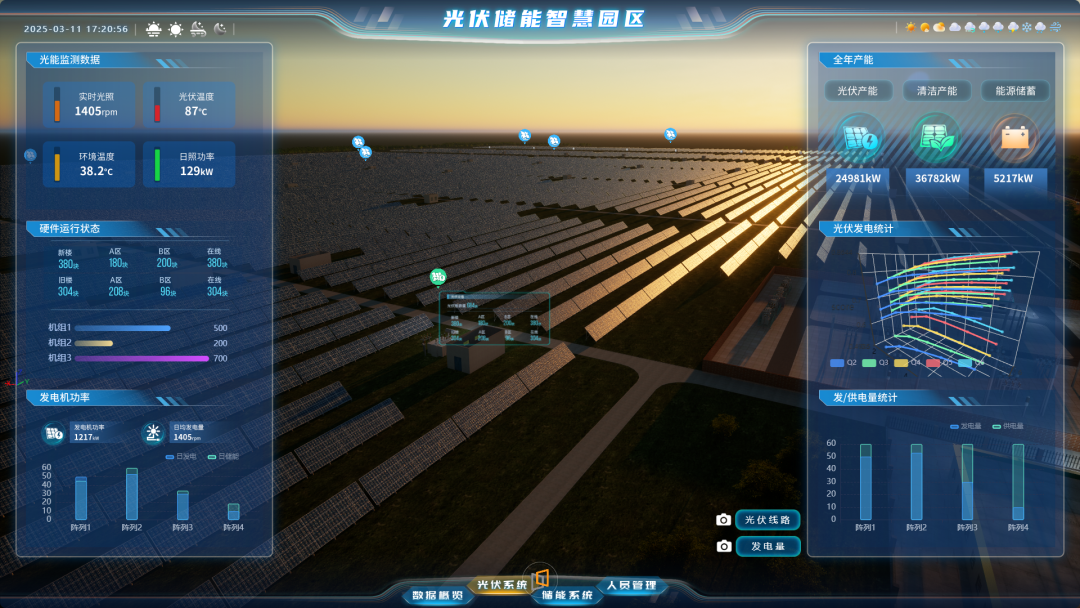

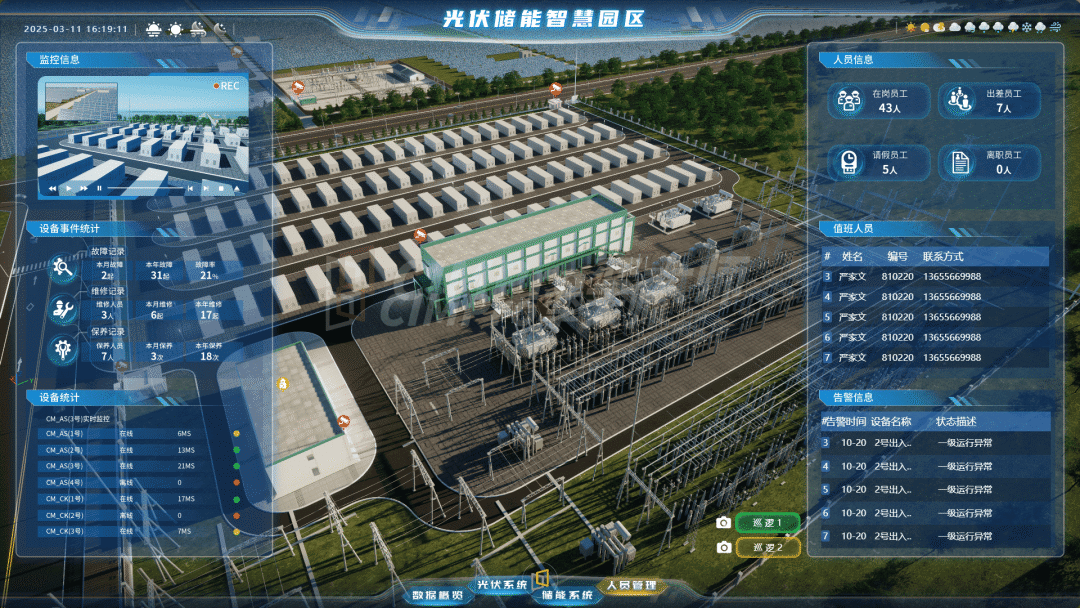

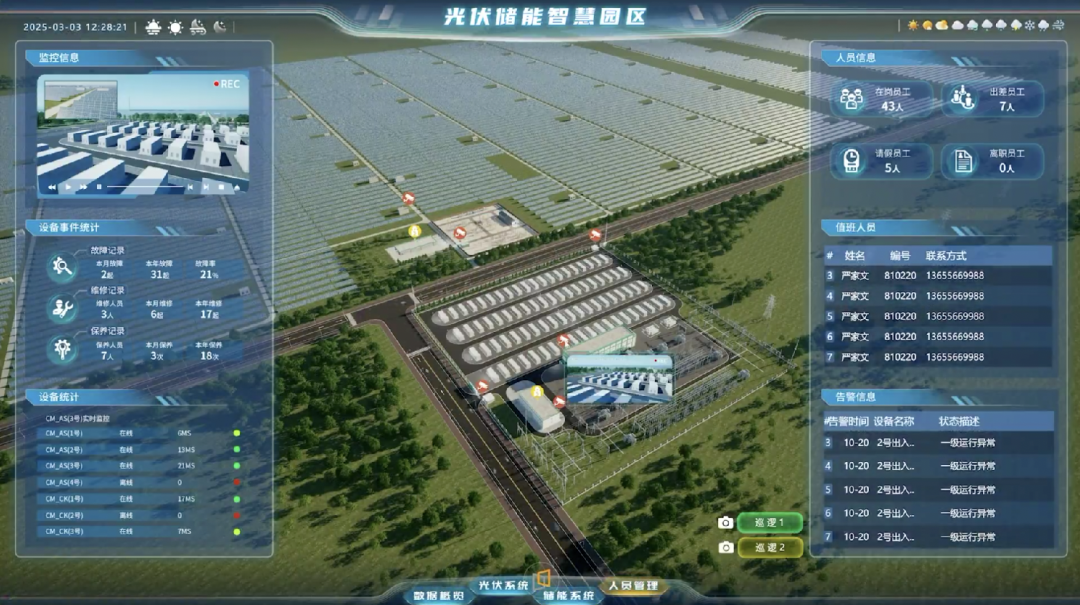

光伏电站监控页：

发电看板：总功率、日发电量、PR值、等效利用小时

逆变器状态：直流侧电压/电流、交流侧功率、效率、故障代码

组件级监控：热力图展示组件温度分布，识别热斑；支路电流对比，定位低效组串

储能看板：SOC、SOH、充放电功率、循环次数

光热电站监控页：

镜场状态：定日镜在线率、反射率、追日误差统计

吸热器参数：出口熔盐温度、管壁温度、热流密度分布

储热系统：熔盐罐液位、温度分层、充放热功率

发电岛：主蒸汽压力/温度、汽轮机转速、真空度、发电机出力

所有图表组件拖拽即用，数据绑定只需选择数据源字段。

第四步：数据对接，实现虚实联动

通过CIMPro的PiAdmin数据后台，对接电站现有系统：

光伏电站数据对接：

实时数据：逆变器、汇流箱、辐照仪、气象站（Modbus/OPC UA）

业务数据：SCADA系统、功率预测系统、AGC/AVC指令

视频监控：接入摄像头RTSP流，关联到三维场景中的监控点

光热电站数据对接：

镜场控制系统：定日镜角度、状态、故障码

热工仪表：吸热器出口温度、熔盐流量、蒸汽参数

储热系统：熔盐罐液位、温度、循环泵状态

发电系统：汽轮机振动、瓦温、发电机数据

数据接入后，三维模型与实时数据绑定：当某台逆变器效率低于阈值时，模型变红闪烁；吸热器局部过热，对应区域高亮并推送告警。

第五步：交互开发，零代码配置

点击设备弹出参数卡：选中逆变器/定日镜→添加“点击”事件→绑定数据面板

设备内部透视：使用“剖切”组件，拖拽查看逆变器内部IGBT模块、汽轮机内部叶片

储能充放电动画：设置“充电”“放电”按钮，触发储能集装箱的粒子流向改变（从电网→电池或电池→电网）

光热储放热模拟：拖拽时间滑块，展示熔盐从吸热器流向热罐、再从热罐流向蒸汽发生器的动态过程

全程无需编写一行代码。

第六步：发布部署

支持打包为独立EXE（用于集控中心大屏）或生成Web链接（用于移动端巡检），也支持私有化部署满足电力行业安全要求。

模板亮点板块直击痛点

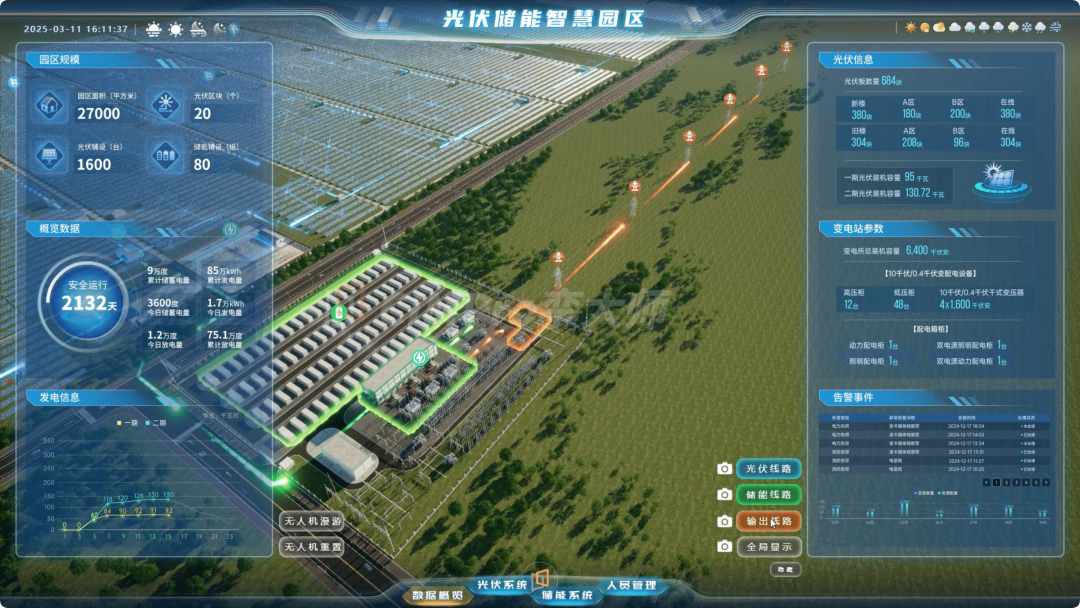

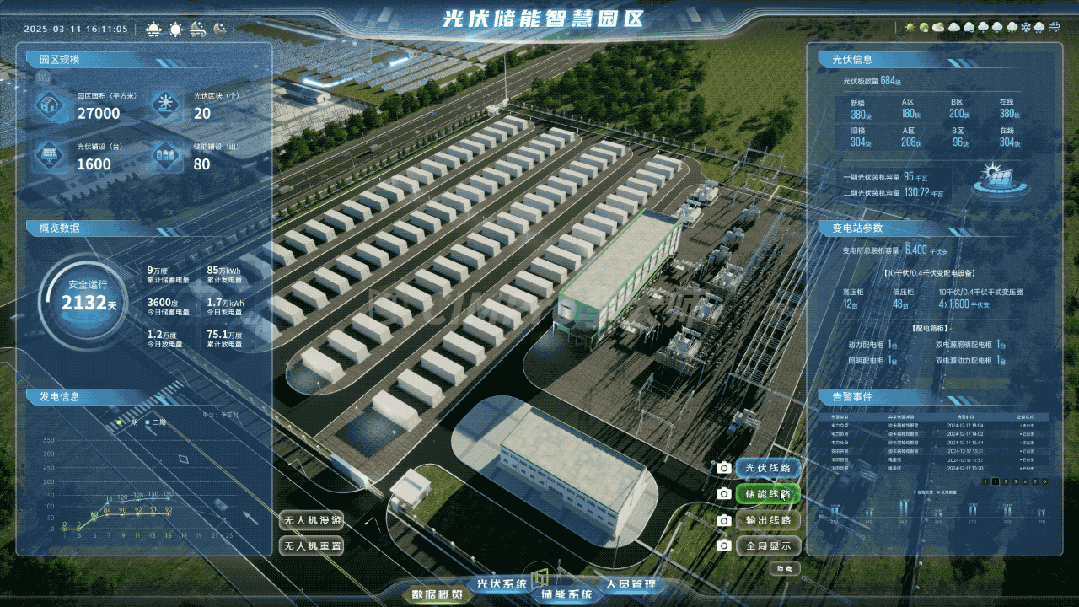

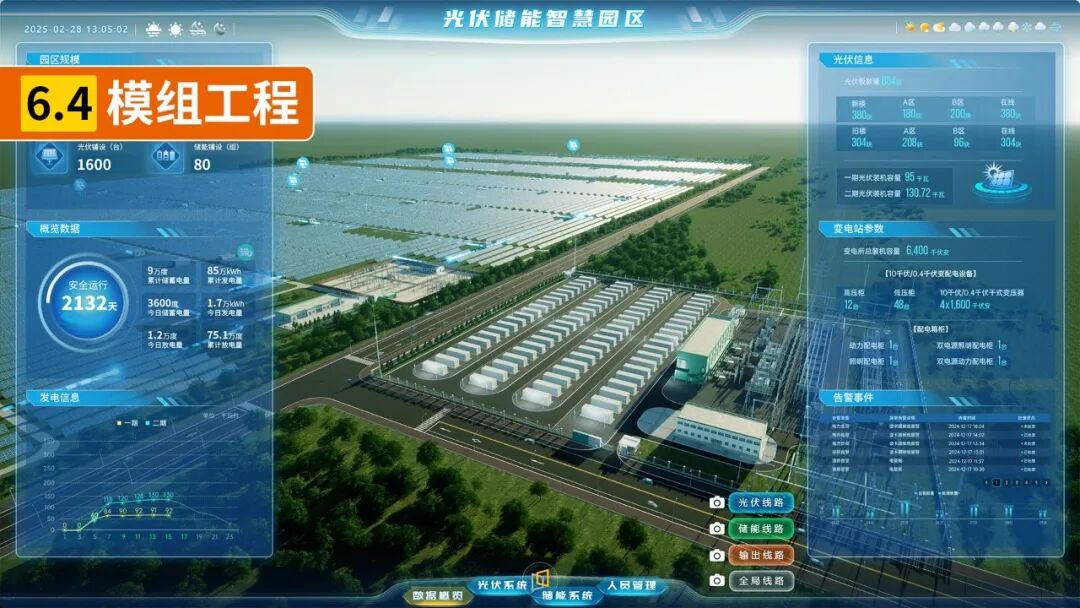

光伏储能模板亮点

01.全链路可视化

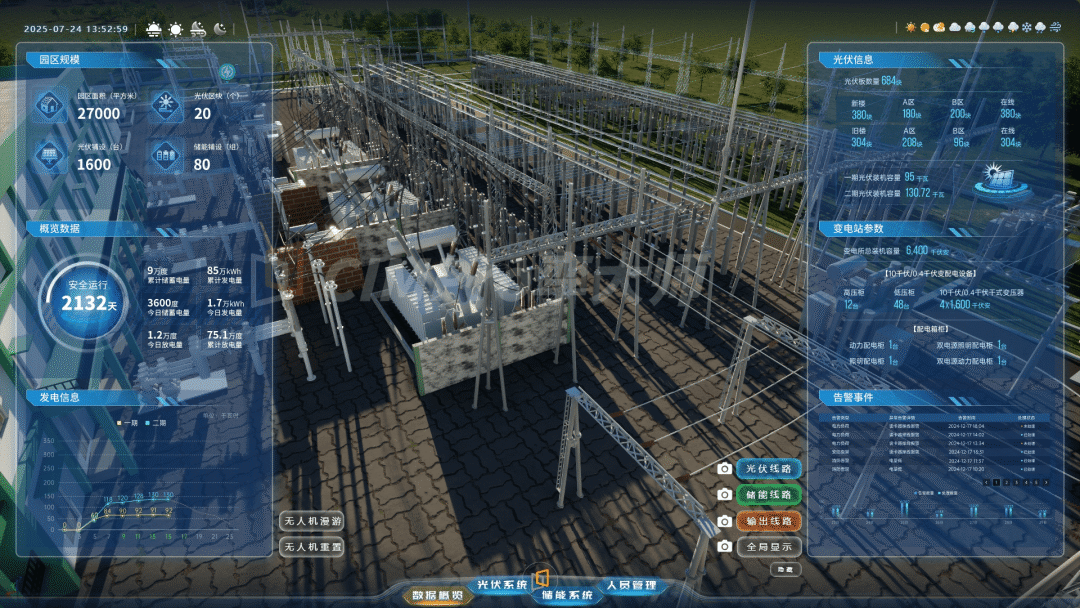

从光伏板发电→逆变器转换→储能充放→升压并网，能量流粒子化展示。

02.智能运维

热力图自动定位低效组串和热斑组件，预测性维护建议。

03.虚拟电厂集成

展示本园区作为VPP节点参与电网调度的状态和收益。

04.碳流追踪

动态计算清洁能源发电占比、碳减排当量，生成可视化碳流图。

光热电站模板亮点

镜场动态模拟：定日镜追日动画、反射光锥可视化，直观展示聚光原理

储热调度仿真：可设定电价曲线，模拟最优充放热策略，计算峰谷套利收益

事故预演：模拟熔盐泄漏、吸热器超温、汽轮机甩负荷等场景，培训运行人员应急操作

镜面清洁度管理：接入清洗机器人数据，展示清洗前后反射率变化，优化清洗计划

快速上手，三步就能跑起来

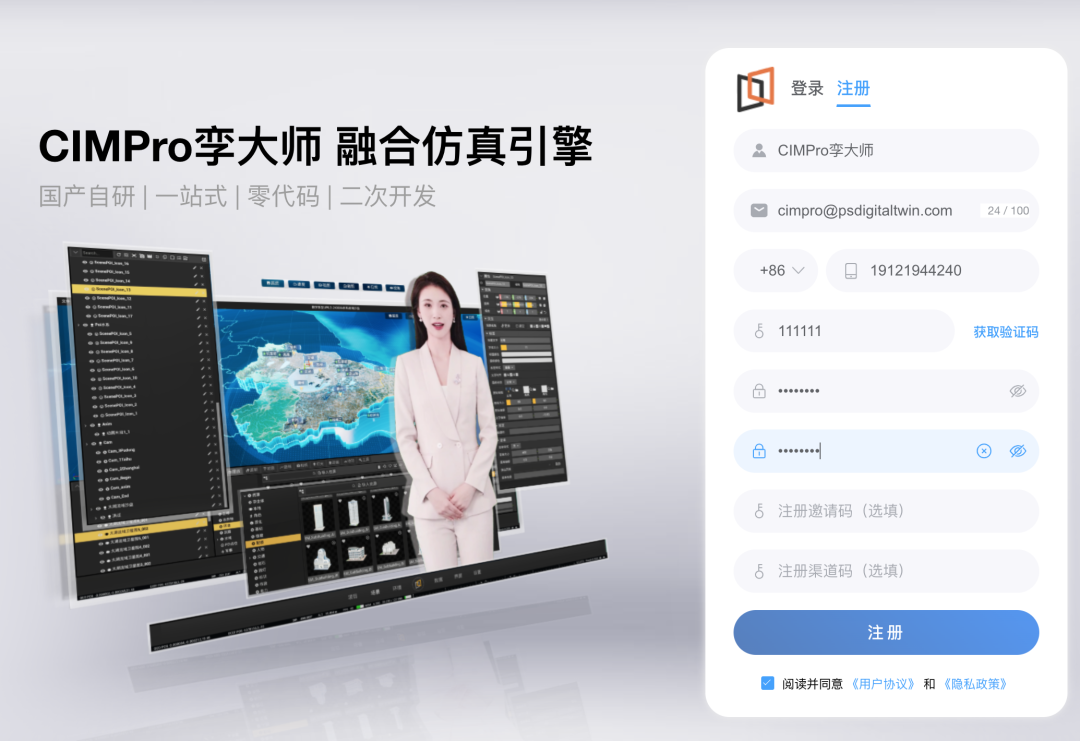

#01-注册安装

登录CIMPro官网注册，下载客户端（支持Windows/国产系统）。

#02-下载模板

客户端内搜索搜索“光伏储能”或“光热电站”，一键下载。

#03-编辑发布

拖拽修改设备布局、替换材质、配置数据源，完成后一键打包EXE或生成Web链接。

光伏和光热，都是取之不尽的清洁能源。

但光伏靠天吃饭，光热靠储调峰——两者不是替代，而是互补。

数字孪生技术让这两类电站的管理从“经验驱动”走向“数据驱动”，让光电能源数字化触手可及。
