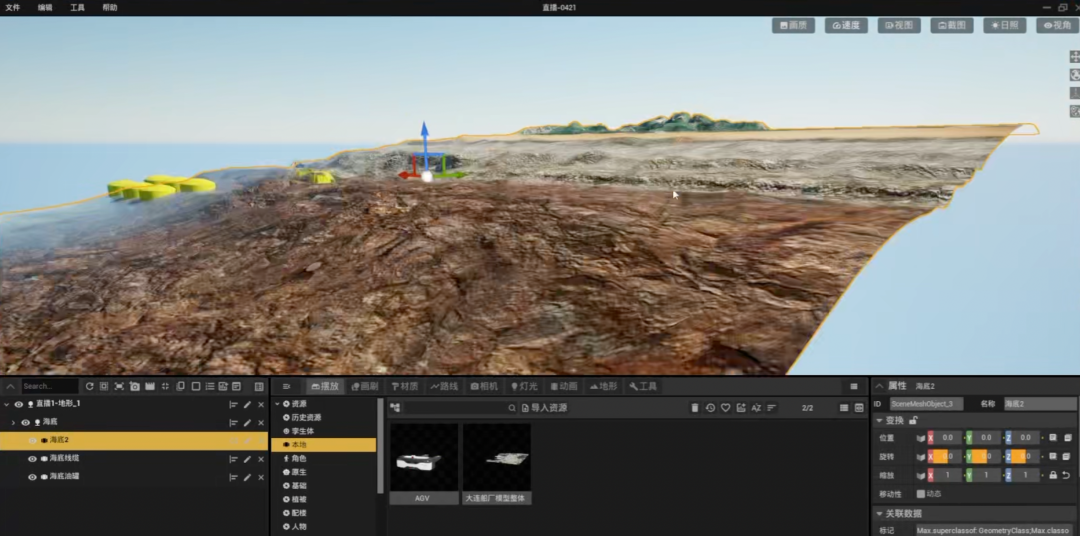

第一步：创建高精度海底地形

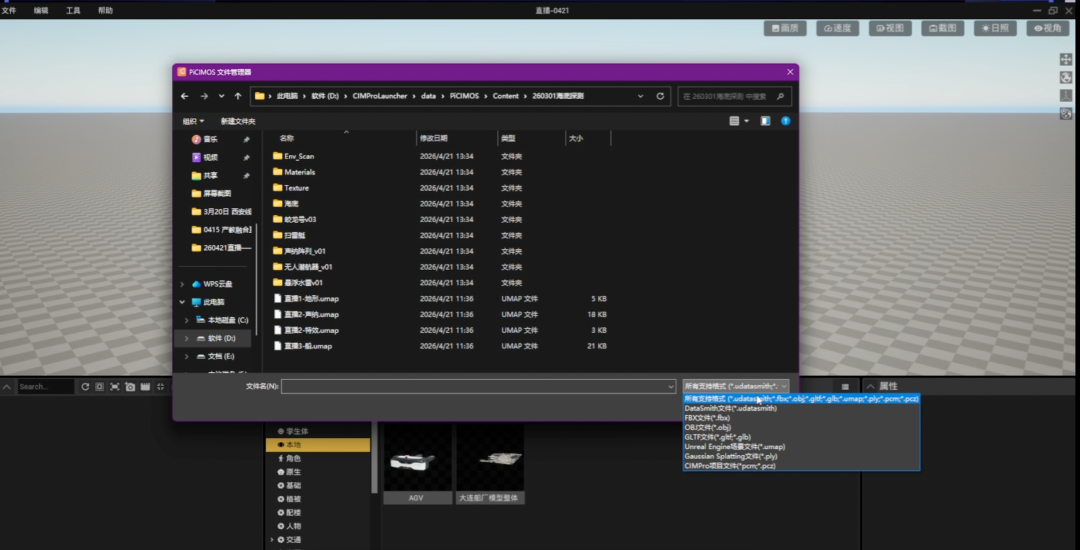

在“模型摆放”中，通过“本地导入”或“地形工具”创建海底场景。支持导入真实GIS地形数据（DEM、SHP），或使用内置地形雕刻工具手动塑造海沟、山脊等地貌。
关键点：导入后需调整地形高度（Z轴），使其与后续添加的“海洋系统”海平面（Z=0）正确匹配，形成自然的深浅过渡。
第二步：配置动态海洋与天气系统
海洋系统：从“原生”组件库拖入“BP_Ocean_System”。必须将其Z轴坐标设置为“0”，这是海平面的基准。在属性面板中，实时调整“风浪等级”（0-6级直观控制浪高）、“波浪频率”和“海水颜色”，预览不同海况。
天气与时间：在“环境”组件中，直接拖拽“时间”滑块，动态改变日照角度；点击“天气”按钮，一键切换晴、雨、雾、雪等状态，实时影响海面材质与水下能见度。
第三步：让舰艇与潜航器“活”起来
导入舰艇、潜航器模型后，为其赋予真实的海洋浮力等物理效果：
赋予浮力：对需要漂浮的物体（如舰艇），使用“Ocean_Floating_Object”组件，绑定模型ID，即可使其随波浪自然起伏摇摆。
关键物理参数：调整“线性阻尼”（控制上下起伏）和“角度阻尼”（控制倾斜）。数值越大，物体运动惯性越大，模拟大型舰艇的稳性；数值小则响应灵敏，模拟小型潜航器。这是实现不同装备动态差异的核心技巧。
数据驱动运动：通过“孪生体编辑器”，以拖拽方式将外部数据（如模拟的GPS轨迹、AIS信号）与模型的“位置”“速度”属性绑定，即可实现传感器数据毫秒级驱动装备运动。
单个模型是静态的，业务价值在于动态流程。下面讲解如何用CIMPro孪大师，零代码实现复杂的探测与作业流程。
第四步：拖线声呐探测全流程
路径绘制：海面没有碰撞体，需先放置一个“平面”作为绘图参照。使用“路线”工具中的“流线”，按住Alt键绘制声呐拖曳的预期路径。
路径动画：在“动画”模块新建片段，将声呐模型拖入。在属性中添加“路径”选项，用吸管工具拾取绘制的航线——模型自动吸附至起点。
特效与镜头联动：
声波特效：从资产库拖入“声呐扫描”粒子特效，作为声呐的子物体加入同一动画，实现同步移动
多机位剪辑：在动画中放入多个预设好的相机（广角、特写、声呐第一视角），在时间轴上通过“Camera Cut”切换镜头，形成多视角流程演示
热力图生成：通过“事件交互”，设置当声呐经过特定区域时，触发显示动态生成的半透明热力图，可视化“信号强度”
第五步：潜水器布放与作业模拟
关键帧动画：在“动画编辑器”中，为母船吊臂的“旋转”属性和潜水器的“位置”属性添加关键帧，零代码拖拽配置吊放、下潜、巡航的连贯动画。
状态驱动显示：为潜水器复制一个副本，赋予高亮材质。通过“事件交互”设置规则：当动画播放到“布放入水”关键帧时，隐藏原始模型，显示高亮模型，直观表达状态切换。
环境数据联动：在UI界面添加数据看板，将潜水器的深度、温度传感器数据（可模拟或接入真实数据流）实时绑定显示，并与三维场景中潜水器的位置联动。
这是战术模拟可视化的核心，涉及规则判断与动态交互。
第六步：磁场引爆推演可视化
磁场可视化：使用“原生”组件中的“球形”或“锥形”特效，调整透明度与颜色，放置在扫雷具下方作为“磁场范围”的视觉标识。
规则触发爆炸：
为每个水雷模型和扫雷具的磁场范围设置“碰撞体”
在“事件交互”编辑器中添加规则：当两个碰撞体重叠时，触发以下动作——①播放“爆炸”粒子特效；②隐藏水雷模型；③在UI日志中记录“目标摧毁”
水雷结构穿透查看：点击水雷POI时，通过“事件交互”触发“模型虚化”或“爆炸图展开”动画，透视展示其内部线圈、引信结构。
第七步：无人潜航器智能路径规划
路径编辑：使用“路线”工具绘制预定航线。通过“路径动画”让潜航器模型沿路径移动，提前验证航线的合理性。
多视角跟随与自由观察：
视角绑定：将预设的“第一人称”“俯视”“跟随”相机拖放为潜航器的子物体
UI一键切换：制作按钮，为其添加“聚焦相机到对象”事件，选择不同相机ID，实现视角切换
相机解锁：制作“解锁”按钮，添加“聚焦相机到对象”事件并选择“脱离”，释放镜头，允许用户自由飞行观察全场
轨迹记录与显隐：使用“路径追踪”组件，绑定潜航器ID，实时记录并显示其航行轨迹。通过UI按钮控制该组件的“显示/隐藏”属性，实现轨迹的灵活管理。
视频教程详解（视频号【数字海洋船说】持续更新船舶海洋孪生开发教程）
